SSCH11-25000/50000 ±0.2%FS 11kW 64Nm 50000rpm Keakuratan Tinggi Biaya Rendah Mesin Turbojet Performance Test Bench System Untuk Mengukur Kinerja Mesin Aero

Deskripsi Produk

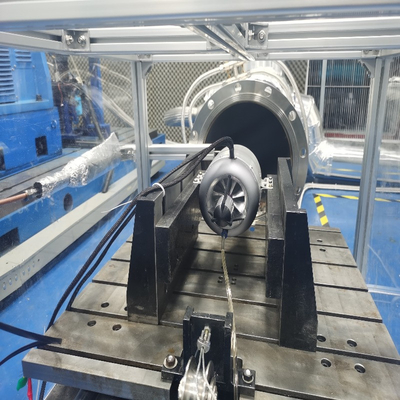

Platform pengujian instalasi mesin turbojet digunakan untuk pengujian dorongan mesin turbojet; Platform pengujian terutama terdiri dari slide resistensi rendah, bracket pemasangan mesin,dan perangkat pengukur dorongan.

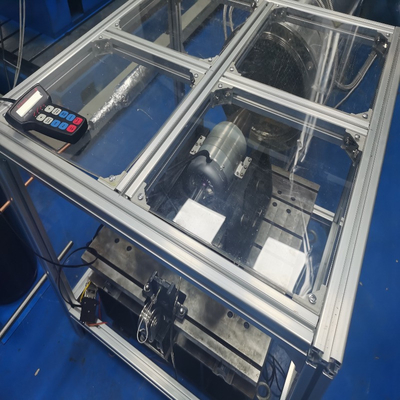

1. Low resistansi meja geser:
Platform geser dibagi menjadi dasar dan platform geser, dan rel geser bantalan linier dengan koefisien gesekan rendah dipasang di antara dasar dan platform geser;Dasar dapat langsung menyambung dengan tablet; Pesawat antara dasar dan platform geser dikerjakan dengan mesin untuk memastikan bahwa rata masing-masing pesawat tidak kurang dari 0,02 mm.
Rel geser bantalan linier yang dipasang di bagian bawah platform geser memastikan paralelisme relatif selama pemasangan, dan paralelisme rel geser dijamin ≤ 0.02mm melalui pemrosesan mekanis dan penentuan posisi.

2. Perangkat pengukuran dorongan:
Perangkat pengukuran dorongan terutama terdiri dari sensor dan konektor pengukuran dorongan presisi tinggi HBM Jerman, dengan akurasi sensor tidak lebih rendah dari tingkat C3.Perangkat pengukur terhubung langsung ke platform geser dalam garis lurus, dengan akurat mengukur dorongan / ketegangan platform saat cenderung bergerak; Platform dilengkapi dengan 2 set perangkat pengukuran dorongan, dipasang di kedua ujung bagian bawah platform;Satu set digunakan untuk pengukuran, dan set lainnya digunakan untuk pengukuran kalibrasi.

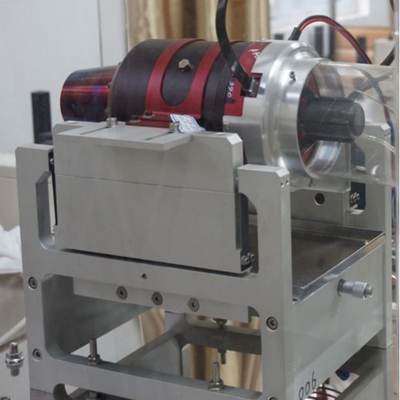

3. Bracket pemasangan mesin:
Bracket pemasangan terbuat dari paduan aluminium berkualitas tinggi yang diproses secara keseluruhan, memastikan kekakuan dan kekuatan keseluruhan; Satu ujung bracket dipasang pada platform geser,dan ujung lainnya terhubung ke mesinAdaptor dipasang di bracket, dan ketika pengguna mengganti mesin, mereka hanya perlu mengganti adaptor untuk memenuhi kebutuhan docking dan pengujian mesin yang berbeda.

Parameter teknis

Struktur dan Komposisi

Struktur kabin di ketinggian tinggi
1Dinding dalam laboratorium: terbuat dari pelat baja tahan karat anti magnetik canggih;
2. permukaan luar kabin: dilapisi dengan bubuk kekuatan tinggi;
3. Penutup: Menggunakan penutup karet silikon canggih, dapat diuji untuk waktu yang lama;
4Bahan isolasi kabin: terbuat dari busa poliuretan tahan api dan kapas serat kaca, dengan efek isolasi yang baik.
5. Pintu kabin: Mengadopsi pembukaan manual melingkar dan dilengkapi dengan mekanisme penguncian manual;
6Penampilan: Pintu berwarna biru RAL5015, dan kabin berwarna abu-abu RAL7035.
7Jendela pengamatan: terdiri dari beberapa lapisan kaca tahan ledakan, memiliki karakteristik ketahanan panas, ketahanan es, ketahanan embun, dan transmisi cahaya yang baik;
8Peralatan pencahayaan: Perangkat pencahayaan dipasang di dalam kotak uji dan menggunakan tegangan yang aman. Saklar kontrol terletak di kabinet kontrol, dan pencahayaan lebih dari 300 lux;
9. bahan isolasi, pendingin, minyak pelincir, dll kabin memenuhi persyaratan lingkungan, dan pendingin dan minyak pelincir akan diobati untuk mencegah kebocoran;

Saluran pembuangan

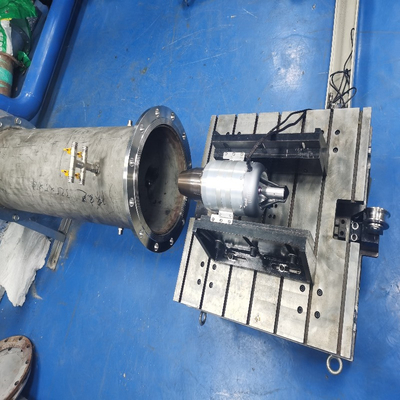

Pipa knalpot terdiri dari bagian adaptor, bagian pengukuran, pendingin knalpot, pipa bergelombang, dan pipa penghubung.dan tubuh pendingin knalpot diproses secara keseluruhan menggunakan 304 stainless steel, dan koneksi dibuat dengan flange longgar. pipa lainnya terbuat dari 304 pipa stainless steel dan dilas dengan flanges. ada pengukuran suhu 8 titik, pengukuran tekanan statis,dan konektor pengukuran tekanan total yang disusun secara seragam di sepanjang keliling pada bagian pengukuranKonektor menggunakan sirip untuk disipasi panas untuk memastikan bahwa suhu kursi sensor tidak melebihi 70 oC.Ekspansi termal dan kontraksi pipa diserap oleh pipa bergelombangSaluran pipa mengadopsi struktur isolasi yang terdiri dari tiga lapisan 304 lembaran stainless steel untuk isolasi.

Pipa Asupan Udara
Pipa pengukuran intake mesin digunakan untuk mengukur tekanan total, tekanan statis, suhu total dan parameter lain dari intake mesin.Diameter bagian pengukuran ini adalah DN150, dan laju aliran maksimum kurang dari 20m/s.
Pipa pengukuran intake mesin menggunakan bukaan dinding untuk pengukuran tekanan statis, probe untuk pengukuran tekanan total, dan tutup suhu total untuk pengukuran suhu total.Hood pengukuran suhu total dan probe pengukuran tekanan total diatur secara bertahap.
Koneksi pipa pengukuran intake mesin membutuhkan pipa penghubung penyesuaian. Untuk uji mesin yang berbeda, posisi pipa pengukuran intake berbeda,jadi pipa penghubung penyesuaian untuk tes mesin yang berbeda juga berbeda dan perlu dibuat khusus.

Profil Perusahaan

Seelong Intelligent Technology (Luoyang) Co., Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam pengukuran peralatan, kontrol, desain, manufaktur,dan layanan penjualan untuk sistem teknik tenaga di berbagai bidang seperti kedirgantaraan, otomotif, dan energi baru; Perusahaan ini terletak di kota peony yang indah di Luoyang.

Seelong mengkhususkan diri dalam penelitian dan pengembangan, produksi, dan layanan peralatan pengujian untuk motor energi baru, sistem tenaga hibrida, mesin, transmisi, dan banyak lagi.Produk utama termasuk dinamometer listrik, sistem pengukuran dan kontrol, catu daya DC, dan sistem jaminan kondisi.mematuhi filosofi bisnis kelangsungan hidup kualitas dan pengembangan layanan, menyediakan pengguna dengan berbagai jenis solusi pengukuran dan kontrol teknik tenaga di berbagai bidang.

Filsafat desain canggih Seelong dan pengalaman industri yang kaya memberikan perusahaan keunggulan teknologi di depan pesaing di industri yang sama,dan produk perusahaan dapat lebih baik memenuhi permintaan pasar yang sebenarnyaSeelong berani dalam inovasi. sementara menghargai terobosan teknologi sendiri dan pengembangan,telah menjalin hubungan kerja sama jangka panjang dan mendalam dengan banyak lembaga penelitian domestik seperti Universitas Tsinghua dan Universitas ShandongIa telah lulus sertifikasi CE, sertifikasi sistem mutu ISO9001, sertifikasi perusahaan tingkat AAA, memperoleh lebih dari sepuluh paten penemuan, dan dua hak cipta perangkat lunak.Ini telah menyediakan peralatan profesional dan layanan untuk lebih dari seratus pengguna baik domestik maupun internasional, Perusahaan ini telah memenangkan kepercayaan pelanggan domestik dan asing dengan produk hemat biaya dan layanan berkualitas tinggi, dan telah membangun kemitraan strategis jangka panjang yang saling menguntungkan.

Perusahaan selalu berpegang pada filosofi bisnis "mengambil inovasi teknologi sebagai misinya dan layanan berkualitas sebagai tujuannya",terus-menerus melampaui tingkat canggih di industri yang sama, mengintegrasikan ke dunia, mengukur dan mengendalikan masa depan, dan menciptakan produk berkualitas tinggi.keandalan, dan nilai tambah.

Semua karyawan Seelong Intelligent Technology (Luoyang) Co., Ltd. dengan hangat menyambut kerjasama yang tulus dari pelanggan domestik dan asing, dan bekerja sama untuk masa depan dan pembangunan bersama.
