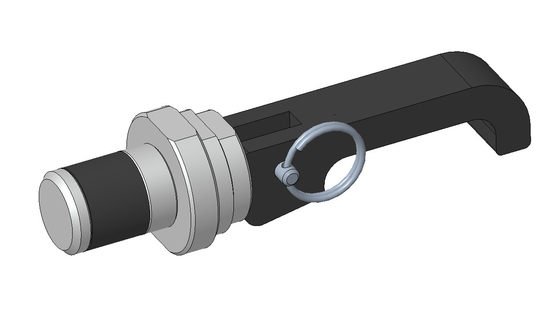

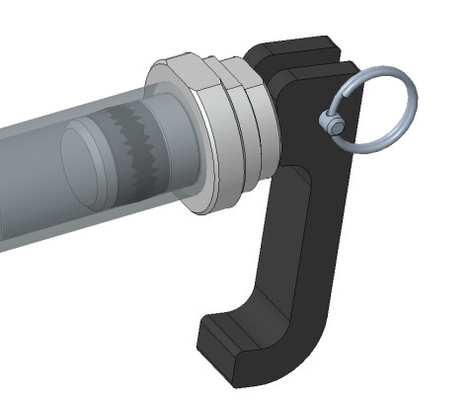

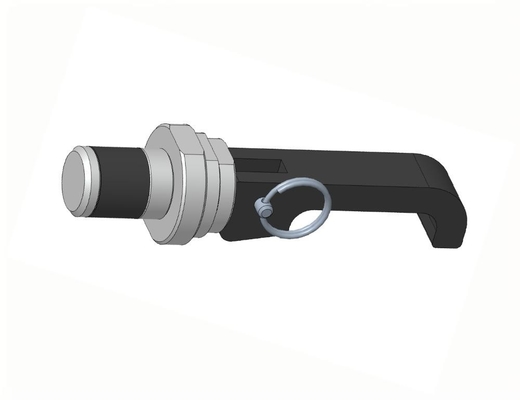

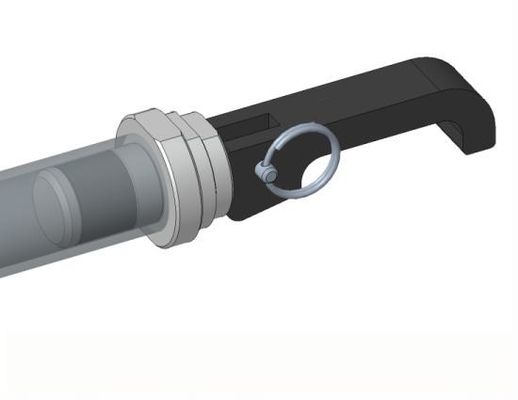

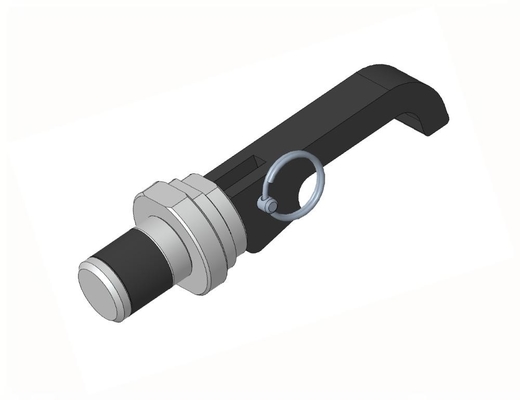

Jenis pegangan Quick Connector TF322 (cocok untuk ruang kecil)
Konektor cepat seri TF322 mengadopsi penjepit gagang eksentrik, yang sebagian besar digunakan untuk tes tegangan rendah manualdi.Struktur kompak, terutama cocok untuk plugging pipa dengan ruang operasi sempit.Ini dapat menyadari tekanan danPengujian kedap udaradari bagian yang akan diuji dengandiameter dalam terkontrolpipa lurus karakteristik, seperti penyegelan dinding dalam pipa lurus, borL lubangdan benang internal.
Konektor cepat TF322Mencapaisegeldiolehberpegang teguh padadinding dalam bagian yang akan diujimelaluisegel depan, sehingga harus dipastikan bahwa permukaan segel dan bagian yang akan diuji kering saat digunakan.Jika permukaan kontak penyegelan terkontaminasi dengan bahan pelincir seperti air atau minyak, itubekerjaTekanan hanya bisa kurang dari 1 bar.
TF322 Keuntungan Konektor Cepat
1) Seal pipa lurus atau borlubang dengan lebartoleransirentang.
2) Cmenjadi diatur secara manual untuk membuat cincin penyegelandiri sendiri.Adaptif.
3)Laut.AkuSederhana untuk diganti dan mudah dirawat.
4) Mringan dan fleksibel, dapat digunakan untuk acara ruang kecil.
TF322 Seri Parameter Teknis
| Antarmuka yang berlaku |
Antarmuka denganyangdiameter dalamterkontrolpipa lurus karakteristik: seperti pipa lurus dinding dalam, borlubangdan benang dalam |
| Bahan tubuh |
Baja tahan karat, bahan lain juga dapat dipilih sesuai dengan kebutuhan pelanggan |
| Bahan segel |
Segel utama terbuat darikaret nitril(NBR) secara default, dan bahan lain dapat dipilih sesuai dengan kebutuhan pelanggan |
| Medium yang berlaku |
Udara kering tanpa minyak atau gas tidak korosif |
| Mode Operasi |
Klem tangan eksentrik |
| Tekanan operasi |
0-3 bar |
| Suhu operasi |
-15°C-+100°C |
| Tingkat kebocoran* |
10-4Apa yang kau lakukan?3/s |
* Ini adalah tingkat kebocoran minimumdariyangproduk standar; Kita dapat menyediakan perangkat denganatingkat kebocoran yang lebih rendah pada permintaan; ini tergantung pada spesifikasi rinci yang diberikan oleh pelanggan (metode pengujian,suhu uji dan tekanan uji) dan kualitas sampel yang disediakan oleh pelanggan (i. yaitu perawatan permukaan permukaan penyegelan, kekasaran dan toleransi dimensi).
TF322 Dimensi Seri(unit: mm)
| ProdukMOdel |
Lubang pipa lurus A |
Nomor Karakter |
Lmenit |
D1 |
L1 |
L2 |
L3 |
L |
| TF322- D10P |
9.5-10.5 |
1 |
16 |
18 |
16 |
48 |
50 |
85 |
| TF322- D11P |
10.5-11.5 |
16 |
18 |
16 |
48 |
50 |
85 |
| TF322- D12P |
11.5-12.5 |
16 |
18 |
16 |
48 |
50 |
85 |
| TF322- D13P |
12.5-13.5 |
16 |
18 |
16 |
48 |
50 |
85 |
| TF322- D14P |
13.5-14.5 |
2 |
24 |
22 |
24 |
53 |
60 |
95 |
| TF322- D15P |
14.5-15.5 |
24 |
22 |
24 |
53 |
60 |
95 |
| TF322- D16P |
15.5-16.5 |
24 |
22 |
24 |
53 |
60 |
95 |
| TF322- D17P |
16.5-17.5 |
24 |
22 |
24 |
53 |
60 |
95 |
| TF322- D18P |
17.5-18.5 |
24 |
22 |
24 |
53 |
60 |
95 |
| TF322- D19P |
18.5-19.5 |
24 |
22 |
24 |
53 |
60 |
95 |
| TF322- D20P |
19.5-20.5 |
24 |
22 |
24 |
53 |
60 |
95 |
| TF322- D21P |
20.5-21.5 |
3 |
29 |
27 |
29 |
55 |
68 |
100 |
| TF322- D22P |
21.5-22.5 |
29 |
27 |
29 |
55 |
68 |
100 |
| TF322- D23P |
22.5-23.5 |
29 |
27 |
29 |
55 |
68 |
100 |
| TF322- D24P |
23.5-24.5 |
29 |
27 |
29 |
55 |
68 |
100 |
| TF322- D25P |
24.5-25.5 |
29 |
27 |
29 |
55 |
68 |
100 |
| TF322- D26P |
25.5-26.5 |
4 |
32 |
32 |
32 |
58 |
75 |
105 |
| TF322- D27P |
26.5-27.5 |
32 |
32 |
32 |
58 |
75 |
105 |
| TF322- D28P |
27.5-28.5 |
32 |
32 |
32 |
58 |
75 |
105 |
| TF322- D29P |
28.5-29.5 |
32 |
32 |
32 |
58 |
75 |
105 |
| TF322- D30P |
29.5-30.5 |
32 |
32 |
32 |
58 |
75 |
105 |
| TF322- D31P |
30.5-31.5 |
5 |
35 |
37 |
35 |
60 |
80 |
110 |
| TF322- D32P |
31.5-32.5 |
35 |
37 |
35 |
60 |
80 |
110 |
| TF322- D33P |
32.5-33.5 |
35 |
37 |
35 |
60 |
80 |
110 |
| TF322- D34P |
33.5-34.5 |
35 |
37 |
35 |
60 |
80 |
110 |
| TF322- D35P |
33.5-35.5 |
35 |
37 |
35 |
60 |
80 |
110 |
TF322 Serangkaian Aplikasi
1.Industri pengujian mesin
2.Industri pengujian energi baru
3. Pengujian instrumen
4Industri pendingin dan pendingin udara
5. Gas, cairan cepat mengisi
6Segel cepat industri umum
