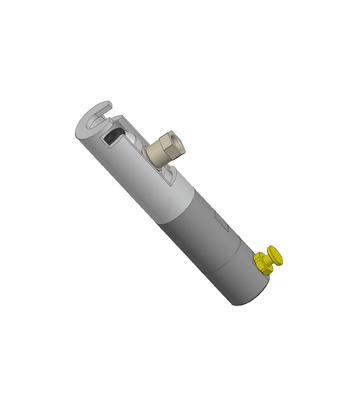

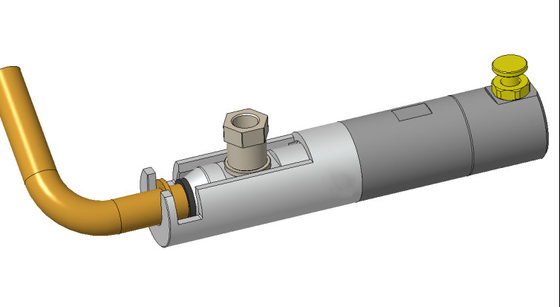

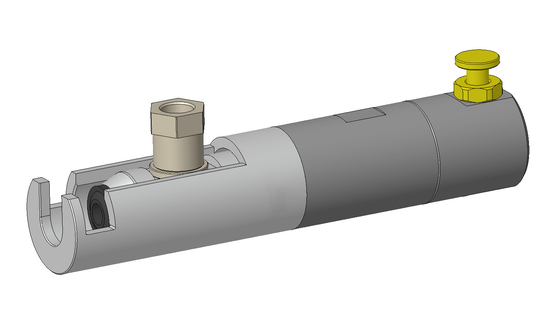

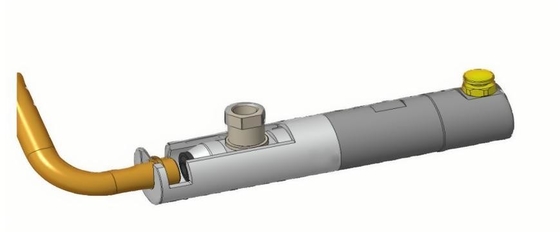

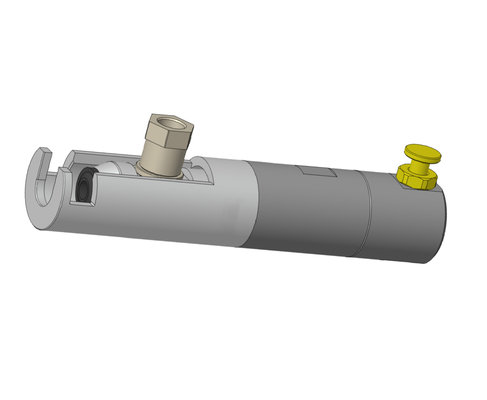

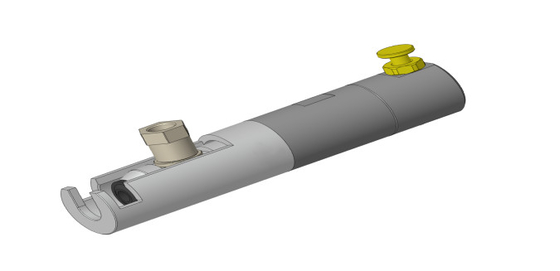

TF550 Series Aluminium Alloy Material Bayonet Type Quick Connect Coupling
TF550konektor serimengadopsi penguncian drive pneumatik, yang sebagian besar digunakan untuk pengujian semi otomatis.Ini dapat menyadari tekanan danPengujian kedap udaradari berbagai pintu pipa berbentuk khusus, serta operasi fungsional seperti pengisian, colokan dan pengosongan.Seperti segel flange, flaring dan mengurangi lubang pipa cetakan.
Pencet jempol,Pneumatikmengemudi,operasi sederhana, aman dandapat diandalkan. Tubuh utama konektor terbuat dari aluminium penerbangan, ringan dan tahan lama, yang sangat mengurangi intensitas kerja operator.
TF550 Keuntungan Konektor Cepat
1) Digunakan untuk menyegel antarmuka flange dengan rentang toleransi yang luas, serta antarmuka berbentuk flange dengan bentuk yang kompleks.
2) Penekan jempol, kontrol pneumatik, operasi sederhana, aman dan andal.
3)Penggantian segel sederhana dan nyaman, dan nyaman untuk pemeliharaan reguler.
4)Tidak ada kerusakan pada tabung uji.
TF550Seri Parameter Teknis
| Antarmuka yang berlaku |
Lubang pipa bentuk khusus: seperti flange, flaring dan diameter pengurangan |
| Bahan tubuh |
paduan aluminium,bahan lain juga bisadipilihMenurut kebutuhan pelanggan |
| Bahan segel |
Segel utama terbuat darikaret nitril(NBR) secara default, dan bahan lain dapat dipilih sesuai dengan kebutuhan pelanggan |
| Medium yang berlaku |
Cairan biasa atau gas non korosif |
| Mode Operasi |
Katup penekan jempol, kontrol pneumatik |
| Tekanan operasi |
0-10bar |
| Suhu operasi |
-15°C-+100°C |
| Tingkat kebocoran* |
10-4Apa yang kau lakukan?3/s |
* Ini adalah tingkat kebocoran minimumdariyangproduk standar; Kita dapat menyediakan perangkat denganatingkat kebocoran yang lebih rendah pada permintaan; ini tergantung pada spesifikasi rinci yang diberikan oleh pelanggan (metode pengujian,suhu uji dan tekanan uji) dan kualitas sampel yang disediakan oleh pelanggan (i. yaitu perawatan permukaan permukaan penyegelan, kekasaran dan toleransi dimensi).
TF550Dimensi Seri(unit: mm)
| ProdukMOdel |
Ukuran segel A |
Nomor Karakter |
D1 |
L |
Pelabuhan uji B1 |
Port drive P1 |
Model kit segel |
Model colokan |
| TF550-D10 |
10 |
1 |
28 |
138 |
G 1/8️ |
G 1/8️ |
TF550-D10-T0701 |
TF550-D10P |
| TF550-D11 |
11 |
28 |
138 |
G 1/8️ |
G 1/8️ |
TF550-D11-T0701 |
TF550-D11P |
| TF550-D12 |
12 |
28 |
138 |
G 1/8️ |
G 1/8️ |
TF550-D12-T0701 |
TF550-D12P |
| TF550-D13 |
13 |
28 |
138 |
G 1/8️ |
G 1/8️ |
TF550-D13-T0701 |
TF550-D13P |
| TF550-D14 |
14 |
28 |
138 |
G 1/8️ |
G 1/8️ |
TF550-D14-T0701 |
TF550-D14P |
| TF550-D15 |
15 |
28 |
138 |
G 1/8️ |
G 1/8️ |
TF550-D15-T0701 |
TF550-D15P |
| TF550-D16 |
16 |
28 |
138 |
G 1/8️ |
G 1/8️ |
TF550-D16-T0701 |
TF550-D16P |
| TF550-D17 |
17 |
2 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D17-T0701 |
TF550-D17P |
| TF550-D18 |
18 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D18-T0701 |
TF550-D18P |
| TF550-D19 |
19 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D19-T0701 |
TF550-D19P |
| TF550-D20 |
20 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D20-T0701 |
TF550-D20P |
| TF550-D21 |
21 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D21-T0701 |
TF550-D21P |
| TF550-D22 |
22 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D22-T0701 |
TF550-D22P |
| TF550-D23 |
23 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D23-T0701 |
TF550-D23P |
| TF550-D24 |
24 |
38 |
143 |
G 1/4️ |
G 1/8️ |
TF550-D24-T0701 |
TF550-D24P |
| TF550-D25 |
25 |
3 |
46 |
148 |
G 1/4️ |
G 1/8️ |
TF550-D25-T0701 |
TF550-D25P |
| TF550-D26 |
26 |
46 |
148 |
G 1/4️ |
G 1/8️ |
TF550-D26-T0701 |
TF550-D26P |
| TF550-D28 |
28 |
46 |
148 |
G 1/4️ |
G 1/8️ |
TF550-D28-T0701 |
TF550-D28P |
| TF550-D30 |
30 |
46 |
148 |
G 1/4️ |
G 1/8️ |
TF550-D30-T0701 |
TF550-D30P |
| TF550-D32 |
32 |
46 |
148 |
G 1/4️ |
G 1/8️ |
TF550-D32-T0701 |
TF550-D32P |
TF550Serangkaian Aplikasi
1.Industri pengujian mesin
2.Industri pengujian energi baru
3. Pengujian instrumen
4Industri pendingin dan pendingin udara
5. Gas, cairan cepat mengisi
6. Umum industri segel cepat
Profil Perusahaan
Seelong Intelligent Technology (Luoyang) Co., Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam pengukuran peralatan, kontrol, desain,manufaktur dan penjualan sistem teknik tenaga di berbagai bidang seperti kedirgantaraanPerusahaan ini berlokasi di Kota Bunga Peony yang indah - Luoyang, ibu kota Tuhan.
Produk utama adalah dinamometer AC, kopling koneksi cepat, sensor torsi, sistem pengukuran dan kontrol dan sistem jaminan kondisi dan produk lainnya.Menetapkan sistem layanan penjualan yang lengkap, mematuhi filosofi bisnis kualitas untuk kelangsungan hidup dan layanan untuk pengembangan, untuk menyediakan pengguna dengan pengukuran teknik tenaga dan solusi kontrol di berbagai bidang.
Filsafat desain canggih Seelong dan pengalaman industri yang kaya memberikan perusahaan Keuntungan teknologi di depan pesaing di industri yang sama,dan produk perusahaan dapat lebih baik memenuhi permintaan pasar yang sebenarnya.Setelah bertahun-tahun pengembangan dan akumulasi, perusahaan telah menjadi perusahaan produksi peralatan pengujian powertrain yang terkenal.Sertifikasi sistem mutu ISO9001, sertifikasi perusahaan tingkat AAA, memperoleh lebih dari sepuluh paten penemuan, dan dua hak cipta perangkat lunak.Ini telah menyediakan peralatan profesional dan layanan untuk lebih dari seratus pengguna baik domestik maupun internasional, Perusahaan ini telah memenangkan kepercayaan pelanggan domestik dan asing dengan produk hemat biaya dan layanan berkualitas tinggi, dan telah membangun kemitraan strategis jangka panjang yang saling menguntungkan.
Perusahaan selalu berpegang pada filosofi bisnis "mengambil inovasi teknologi sebagai misinya dan layanan berkualitas sebagai tujuannya",terus-menerus melampaui tingkat canggih di industri yang sama, mengintegrasikan ke dunia, mengukur dan mengendalikan masa depan, dan menciptakan produk berkualitas tinggi.keandalan, dan nilai tambah.
Semua karyawan Seelong Intelligent Technology (Luoyang) Co., Ltd. dengan hangat menyambut kerjasama yang tulus dari pelanggan domestik dan asing, dan bekerja sama untuk masa depan dan pembangunan bersama.
