SSCH180-4000/15000 ±0.1%FS Akurasi tinggi AC Asynchronous New Energy Motor Electric Dynamometer Test Bench

SSCH180-4000/15000 New Energy Motor Dynamometer Test Bench

SSCH180-4000/15000 Dinamometer Motor Energi Baru Deskripsi Bangku Uji

Dalam bidang kendaraan komersial energi baru dan kendaraan penumpang kelas atas, motor 180 kilowatt menjadi konfigurasi utama sistem penggerak.Kinerja motor bertenaga tinggi ini secara langsung mempengaruhi jangkauan kendaraan dan kapasitas beban beratBangku pengujian dinamometer motor energi baru 180 kilowatt dirancang secara tepat sebagai "tanah pengujian kinerja" untuk jenis motor ini,Memastikan operasi stabil motor bertenaga tinggi dalam skenario aplikasi yang kompleks melalui simulasi kondisi penuh dan pengumpulan data yang tepat.

Bangku pengujian dinamometer dirancang dengan kisaran daya inti 180 kilowatt,yang dapat mensimulasikan kondisi ekstrim seperti kendaraan komersial memanjat (slope ≥ 30%) dan kendaraan penumpang berkecepatan tinggi (kecepatan > 160km/h), dan juga memiliki kemampuan untuk menguji aliran energi bidirectional.Bangku uji dapat memasok listrik yang diregenerasi kembali ke jaringan dengan tingkat pemulihan energi lebih dari 95%, mengurangi biaya konsumsi energi dari tes dan secara realistis menciptakan kembali skenario manajemen energi kendaraan.

SSCH180-4000/15000 New Energy Motor Dynamometer Test Bench Komponen

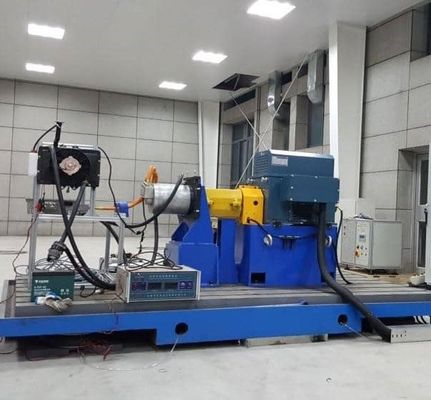

1. 180kW AC motor asinkron

•

Motor asinkron 180kW AC, torsi maksimum 1200N · m (@1500r/min), yang dilengkapi dengan sensor torsi presisi tinggi (keakuratan ± 0,1% FS),dapat memuat kurva tarik dinamis secara real time untuk mensimulasikan fluktuasi torsi ketika truk tugas berat mendaki lereng

•

Ini dilengkapi dengan inverter tiga tingkat dengan frekuensi beralih hingga 10kHz, memungkinkan penyesuaian lancar dari kecepatan motor dalam kisaran 0-15000r/min

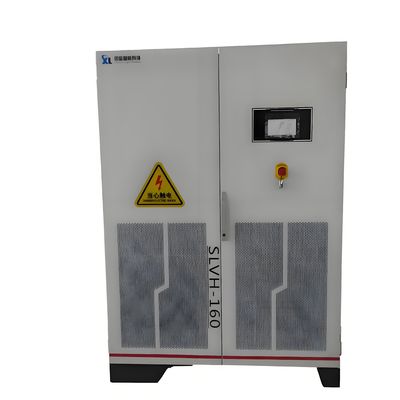

2. Sistem pasokan listrik DC bidirectional

•

Daya nominal: 200kW, rentang regulasi tegangan: 200-850V, mendukung tiga mode kontrol: tegangan konstan / arus konstan / daya konstan

•

Ini dilengkapi dengan algoritma simulasi baterai lithium built-in, dapat mereproduksi karakteristik pelepasan baterai di bawah keadaan SOC yang berbeda,seperti kondisi kerja nyata di mana resistensi internal baterai meningkat pada suhu rendah (-30 ° C)

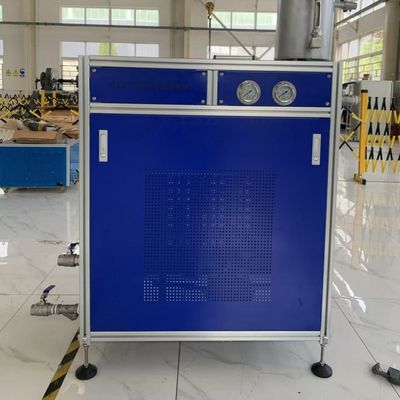

3. Sistem sirkulasi pendingin yang kompleks

•

Daur utama menggunakan larutan air etilenglikol untuk pendinginan, dengan kisaran kontrol aliran 5-50L/menit dan akurasi kontrol suhu ±0,5 °C

•

Dinamometer dan motor uji dirancang dengan sirkuit pendinginan yang terpisah untuk menghindari gangguan kopling termal dalam kondisi suhu tinggi

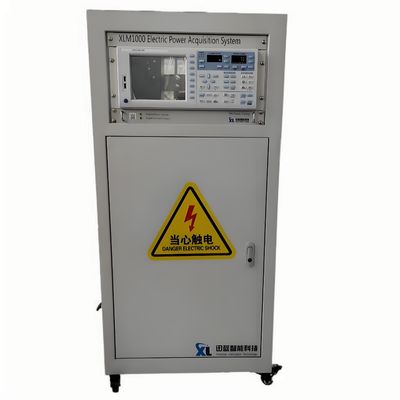

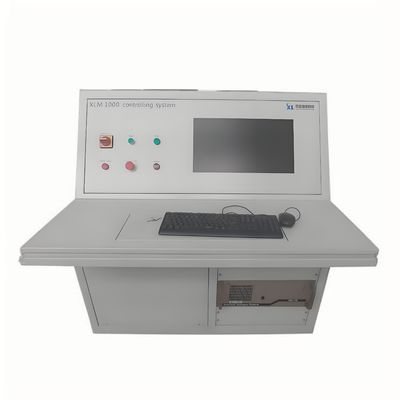

4. Platform pengukuran dan kontrol cerdas

•

Sistem komputer bagian atas yang dikembangkan berdasarkan Windows mengintegrasikan perpustakaan kondisi standar seperti siklus uji kendaraan komersial C-WTVC dan siklus uji kendaraan penumpang NEDC

•

Ini dapat mengumpulkan lebih dari 20 parameter seperti torsi, kecepatan, tegangan dan arus secara real time.Frekuensi pengambilan sampel data mencapai 10kHz dan mendukung komunikasi real-time dengan perangkat eksternal melalui bus CAN

SSCH180-4000/15000 New Energy Motor Dynamometer Test Bench Key Parameter Teknis

SSCH180-4000/15000 New Energy Motor Dynamometer Test Bench Fitur Teknis

1. Kemampuan simulasi beban dinamis yang tinggi

Melalui algoritma beban torsi real-time, adegan perubahan torsi tiba-tiba kendaraan pada tahap awal (0-50km/h akselerasi) dapat direproduksi,dan fluktuasi torsi dikendalikan dalam ± 10,5%, memenuhi persyaratan pengujian kinerja dinamis pengontrol motor.

2. Simulasi lingkungan rentang suhu yang luas

Dengan kamar lingkungan opsional dari -40 °C sampai 120 °C dan kontrol kelembaban (20% sampai 95% RH),dapat menguji degradasi kinerja motor di daerah yang sangat dingin (seperti musim dingin di Timur Laut China) dan suhu tinggi tropis, dengan akurasi pengujian kenaikan suhu ± 1 ° C.

3. Fungsi Tes Injeksi Fault

Sistem ini mendukung simulasi lebih dari 10 jenis kesalahan umum seperti sirkuit pendek antara putaran motor dan kegagalan sensor,Membantu pengembang mengoptimalkan strategi kontrol toleransi kesalahan untuk motor dan meningkatkan keamanan sistem motor on-board.

4. Platform analisis data cerdas

Alat generasi MAP efisiensi motor built-in yang dapat secara otomatis menggambar peta awan efisiensi untuk interval kecepatan - torsi yang berbeda,mendukung analisis benchmarking dengan data motor benchmark industri, dan membantu tim R&D dalam mengoptimalkan solusi desain.

SSCH180-4000/15000 New Energy Motor Dynamometer Test Bench Area Aplikasi Tipikal

1. pengujian motor penggerak kendaraan komersial

Hal ini berlaku untuk verifikasi kinerja motor penggerak untuk bus listrik murni 8-12 meter dan kendaraan logistik 4,5-18 ton, dan dapat menyelesaikan semua tes seperti daya nominal,efisiensi dan kapasitas kelebihan beban sebagaimana ditentukan dalam GB/T 18388-2021.

2Penelitian dan pengembangan motor mobil penumpang kelas atas

Support motor system testing for four-wheel drive high-performance electric vehicles (such as models that can accelerate from 0 to 100km/h in less than 3 seconds) and simulate motor thermal management performance under conditions such as continuous rapid acceleration and high-speed cruising.

3. Sistem tenaga kendaraan khusus

Memberikan solusi uji untuk motor kecepatan rendah dengan torsi tinggi dari kendaraan khusus seperti bus ulang-alik bandara dan traktor pelabuhan,mampu menyelesaikan uji daya tahan dalam kondisi beban berat selama lebih dari 10 jam.

4. Pengontrol motor yang cocok dengan pengembangan

Parameter pencocokan antara motor dan pengontrol dapat dioptimalkan melalui bangku, seperti mengoptimalkan parameter kontrol vektor pada 18000r / min pada kondisi kecepatan tinggi,yang dapat meningkatkan efisiensi motor di zona kecepatan tinggi sebesar 3-5%, secara langsung meningkatkan jangkauan kecepatan tinggi kendaraan.

Informasi Parameter Model Seri SSCH

Profil Perusahaan

Seelong Intelligent Technology (Luoyang) Co., Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam pengukuran peralatan, kontrol, desain, manufaktur,dan layanan penjualan untuk sistem teknik tenaga di berbagai bidang seperti kedirgantaraan, otomotif, dan energi baru; Perusahaan ini terletak di kota peony yang indah di Luoyang.

Seelong mengkhususkan diri dalam penelitian dan pengembangan, produksi, dan layanan peralatan pengujian untuk motor energi baru, sistem tenaga hibrida, mesin, transmisi, dan banyak lagi.Produk utama kami termasuk dinamometer listrik, sistem pengukuran dan kontrol, catu daya DC, dan sistem jaminan kondisi kerja.mematuhi filosofi bisnis menyediakan layanan berkualitas tinggi untuk bertahan hidup dan terus renovasi untuk pembangunan, dan menyediakan pengguna dengan berbagai jenis solusi pengukuran dan kontrol teknik tenaga di berbagai bidang.

Filsafat desain canggih Seelong dan pengalaman industri yang kaya memberikan perusahaan Keuntungan teknologi di depan pesaing di industri yang sama,dan produk perusahaan dapat lebih baik memenuhi permintaan pasar yang sebenarnyaSeelong berani dalam inovasi. sementara menghargai terobosan teknologi sendiri dan pengembangan,telah menjalin hubungan kerja sama jangka panjang dan mendalam dengan banyak lembaga penelitian domestik seperti Universitas Tsinghua dan Universitas ShandongIa telah lulus sertifikasi CE, sertifikasi sistem mutu ISO9001, sertifikasi perusahaan tingkat AAA, memperoleh lebih dari sepuluh paten penemuan, dan dua hak cipta perangkat lunak.Ini telah menyediakan peralatan profesional dan layanan untuk lebih dari seratus pengguna baik domestik maupun internasional, Perusahaan ini telah memenangkan kepercayaan pelanggan domestik dan asing dengan produk hemat biaya dan layanan berkualitas tinggi, dan telah membangun kemitraan strategis jangka panjang yang saling menguntungkan.

Perusahaan selalu berpegang pada filosofi bisnis "mengambil inovasi teknologi sebagai misinya dan layanan berkualitas sebagai tujuannya",terus-menerus melampaui tingkat canggih di industri yang sama, mengintegrasikan ke dunia, mengukur dan mengendalikan masa depan, dan menciptakan produk berkualitas tinggi.keandalan, dan nilai tambah.

Semua karyawan Seelong Intelligent Technology (Luoyang) Co., Ltd. dengan hangat menyambut kerjasama yang tulus dari pelanggan domestik dan asing, dan bekerja sama untuk masa depan dan pembangunan bersama.
