Sensor Kecepatan Magnetoelektrik Dynamometer Hidraulik Terkendali Tekanan

SHD520-2000 / 5000 umur panjang dinamometer hidrolik

Diskripsi produk

• Aplikasi dengan keandalan tinggi dan jangkauan luas

• Sensor kecepatan magnetoelektrik untuk mencapai pengukuran kecepatan sesaat presisi tinggi

Prinsip bekerja

Mesin tenaga menggerakkan komponen rotor pada spindel dinamometer untuk berputar secara serempak melalui kopling, yang mengaduk air di ruang kerja.Karena gaya sentrifugal yang dihasilkan oleh putaran rotor dan pengaruh lubang rotor, air menghasilkan arus pusar air yang kuat antara selubung samping dan lubang rotor.Ini memberi shell momen berputar, sehingga torsi mesin tenaga ditransmisikan dari rotor ke shell.Lengan rem yang dipasang pada cangkang akan berputar pada suatu sudut, sehingga gaya rem disalurkan ke sensor tekanan tegangan yang terhubung dengan lengan rem melalui perangkat tampilan digital elektronik.Tampilkan gaya pengereman.
Dinamometer mengontrol pembukaan katup kupu-kupu dengan katup drainase listrik atau aktuator drainase dengan perangkat pengatur otomatis.Pembukaan katup kupu-kupu dikendalikan oleh aktuator drainase untuk mengubah tekanan air di ruang kerja dinamometer untuk mengubah daya serap.Pada saat yang sama, kecepatan dinamometer dapat diukur oleh sensor kecepatan dan ditampilkan pada instrumen tampilan elektronik.
Karena ini adalah dinamometer hidrolik yang dikendalikan tekanan dan menyesuaikan tekanan ruang kerja dengan mengubah bukaan katup kupu-kupu, seluruh proses harus menjadi sistem kontrol loop tertutup otomatis, sehingga dinamometer tekanan YP harus dilengkapi dengan kabinet kontrol elektronik. dengan fungsi kontrol otomatis untuk beroperasi.

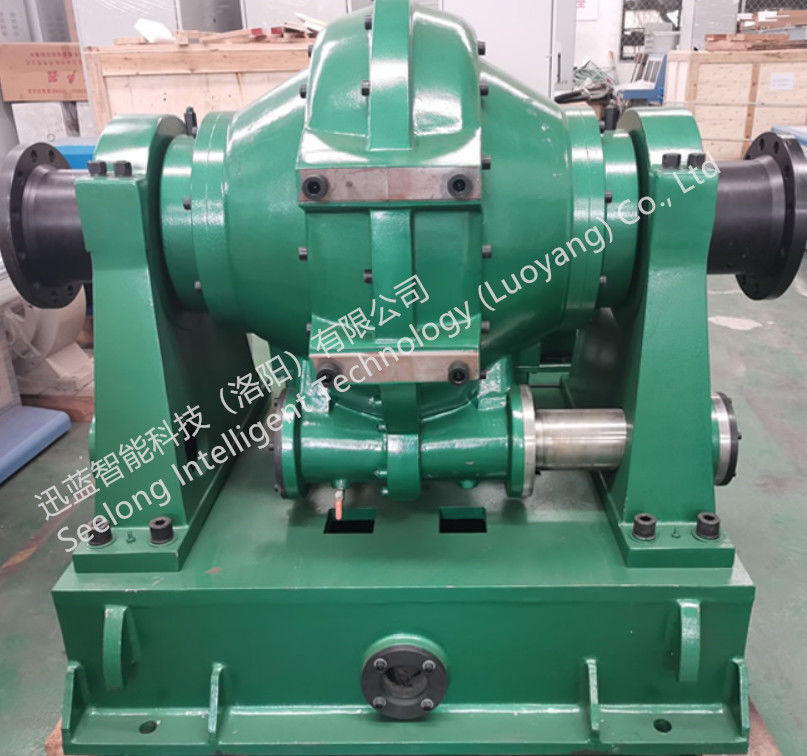

Gambar produk

Kurva karakteristik

Parameter teknik
