132kW 0.05%FS Keakuratan Pengukuran Mesin bensin Sistem Pengukuran Dinamometer Listrik
Spesifikasi Produk
| Atribut |
Nilai |
| Kekuatan nominal |
132kW |
| Torsi nominal |
420Nm |
| Kecepatan maksimum |
9000 rpm |
| Kecepatan nominal |
3000 putaran per menit |
| Keakuratan pengukuran torsi |
0.05% FS |
| Kapasitas overload |
120% |
| Suhu operasi |
-40 sampai 60°C |
| Gunakan ketinggian |
< 2000m |
| Frekuensi nominal |
50Hz |
| Keakuratan Pengukuran Kecepatan |
± 1 rpm |
Tinjauan Sistem

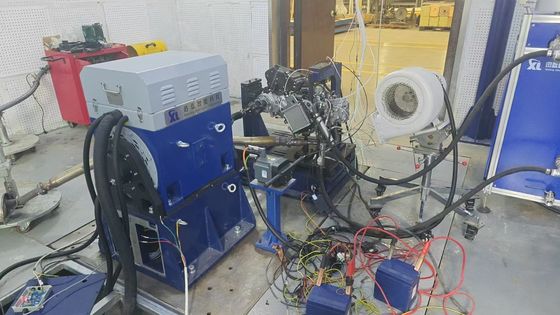

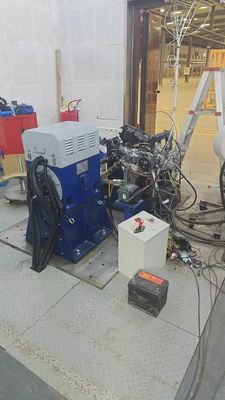

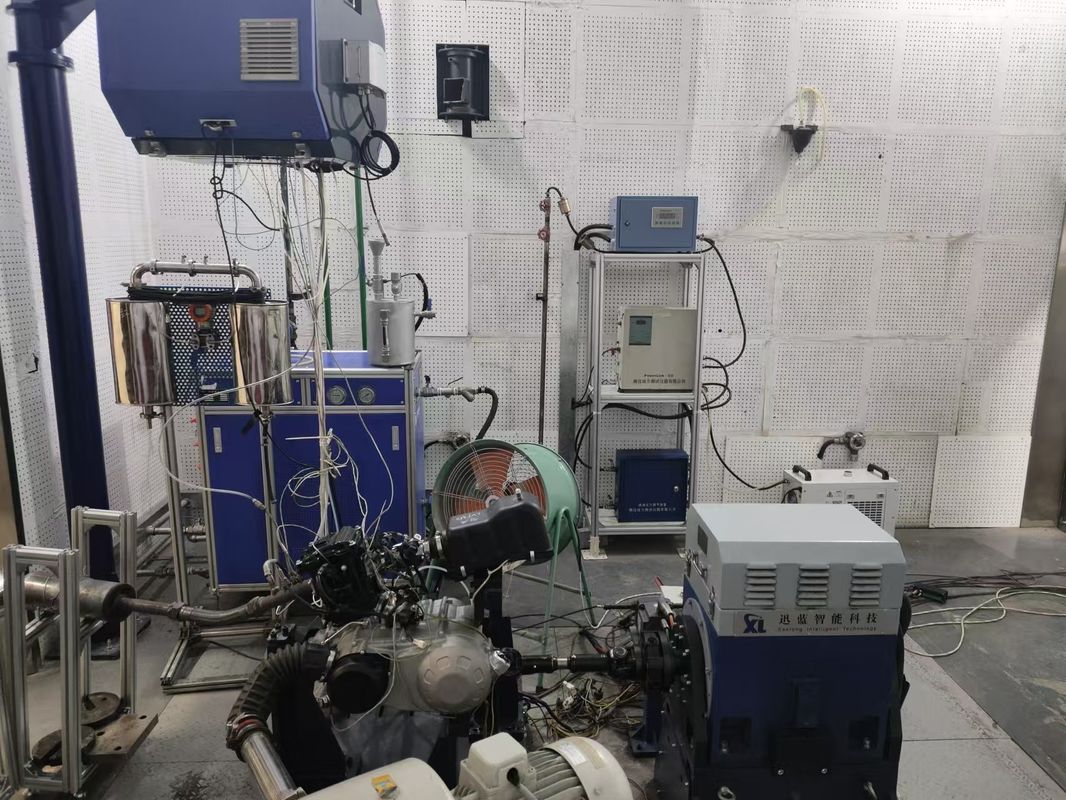

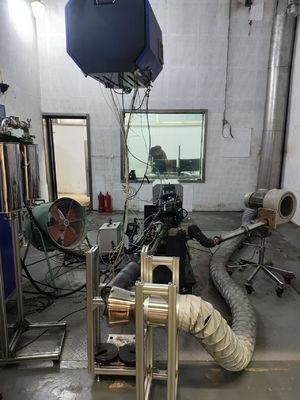

The SSCG132-3000-9000 132kW Gasoline Engine Electric Dynamometer Test Bench System is high-performance power testing equipment that utilizes advanced energy feedback technology to simulate complex and variable real-world operating conditions, memungkinkan pengujian dan evaluasi yang tepat dari kinerja mesin bensin.
Persyaratan Pemasangan Pabrik
| Parameter |
Nilai |
Parameter |
Nilai |
| Ketinggian |
Kurang dari 1000 meter |
Kelembaban pabrik |
≤ 80% |
| Ketebalan fondasi |
> 180 mm |
Suhu pabrik |
5 °C-40 °C |
| Kapasitas bantalan lantai pabrik |
3t/m2 |
Sumber daya listrik |
380V ± 10 % tiga fase 50Hz |
Standar Referensi
- GB/T 18297-2024"Kode pengujian kinerja untuk mesin kendaraan jalan" - Rincian prosedur pengujian dan metode pemrosesan data untuk kekuatan mesin, torsi, konsumsi bahan bakar, dan parameter kinerja lainnya.
- GB/T 19055-2024"Metode pengujian keandalan untuk mesin kendaraan bermotor" - Mendefinisikan pengaturan kondisi pengujian, spesifikasi prosedur operasi, dan kriteria evaluasi kinerja untuk pengujian keandalan mesin.
Komponen Sistem
- Dinamometer listrik:Terdiri dari motor AC, bracket pemasangan, dan gerbang torsi seri HBM T40B Jerman untuk pengukuran torsi yang akurat dan operasi pemuatan / seret.

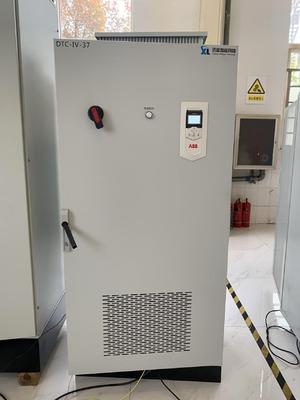

- Sistem inverter frekuensi variabel ABB ACS880:Mengontrol dinamometer listrik dan umpan energi listrik yang dihasilkan kembali ke jaringan listrik.

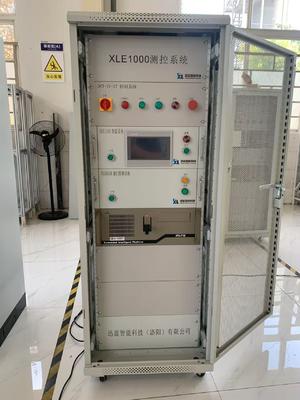

- Sistem pengukuran dan kontrol XLE-1000 dan perangkat lunak:Memberikan kontrol bench uji secara keseluruhan, pengaturan kondisi, dan proses uji otomatis.
- Sistem pengumpulan data:Mengumpulkan dan memproses parameter mesin melalui sensor suhu dan tekanan.
- Motor tipe throttle actuator:Menyesuaikan bukaan gas untuk tes mesin dinamis.
- Pengukur konsumsi bahan bakar sementara dan alat penegakan tekanan/peningkatan bahan bakar:Mengukur konsumsi bahan bakar dan memastikan tekanan bahan bakar stabil.
- Perangkat kontrol suhu pendingin:Mengontrol suhu pendingin mesin dengan tepat.
Parameter teknis
| Kategori parameter |
Indikator teknis |
| Kekuatan nominal |
132kW |
| Torsi nominal |
420Nm |
| Jangkauan pengukuran torsi konstan |
0-3000 rpm |
| Jangkauan pengukuran kecepatan konstan |
3000-9000 rpm |
| Jangkauan pengukuran torsi |
0-420Nm |
| Keakuratan pengukuran torsi |
± 0,15% FS |
| Waktu respons dinamis |
≤ 80ms |
| Efisiensi umpan balik energi |
≥ 97% |
| Tegangan operasi |
AC 380V ± 10% |
| Frekuensi |
50Hz |
Keuntungan Utama
- Kompatibilitas tinggi:Secara mulus terhubung dengan pengontrol mesin dan perangkat milik pengguna tanpa modifikasi tambahan.
- Pengujian otomatis penuh:Program preset secara otomatis menyesuaikan parameter gas dan beban untuk menyelesaikan simulasi kondisi.
Daftar Model
| Model |
Kekuatan (KW) |
Torsi (Nm) |
Kecepatan nominal (rpm) |
Kecepatan maksimum (rpm) |
Keakuratan pengukuran torsi |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
00,2% FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
00,2% FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
00,2% FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
00,2% FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
00,2% FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
00,2% FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
00,2% FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
00,2% FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
00,2% FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
00,2% FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
00,2% FS |
| Dapat disesuaikan |
Bidang Aplikasi
- Penelitian dan pengembangan mesin mobil berkinerja tinggi:Mensimulasikan kondisi kecepatan tinggi dan beban tinggi untuk menguji daya, konsumsi bahan bakar, dan emisi.
- Uji daya peralatan dukungan darat penerbangan:Memastikan operasi yang dapat diandalkan di lingkungan yang keras.
- Pengembangan sistem tenaga kendaraan khusus:Mengevaluasi kinerja mesin dalam kondisi medan dan cuaca yang kompleks.
- Pengujian kinerja peralatan pembangkit listrik kecil:Uji kekuatan mesin, frekuensi, dan akurasi regulasi tegangan.
Pameran Perdagangan
Dari tanggal 24 sampai 26 Oktober 2024,Seelong Intelligent Technology berpartisipasi dalam Pameran Pengujian dan Kontrol Internasional Rusia di Pusat Konvensi dan Pameran Internasional Moscow Klokus, menampilkan bangku uji mesin dan bangku uji transmisi ke pasar Rusia.
Profil Perusahaan
Seelong Intelligent Technology (Luoyang) Co., Ltd adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam pengukuran peralatan, kontrol, desain, manufaktur,dan layanan penjualan untuk sistem teknik tenaga di bidang kedirgantaraan, otomotif, dan bidang energi baru.
Perusahaan ini mengkhususkan diri dalam pengujian peralatan untuk motor energi baru, sistem tenaga hibrida, mesin, dan transmisi, dengan produk termasuk dinamometer listrik, sistem pengukuran dan kontrol,dan catu daya DC.
