SSCD315-1500-3800 Sistem Uji Dynamometer Listrik Mesin Diesel 315kW

SSCD315-1500-3800 Sistem Uji Dynamometer Listrik Mesin Diesel 315kW



1. Deskripsi Sistem Uji Dynamometer Listrik Mesin Diesel SSCD315-1500-3800 315kW



Sistem uji dynamometer listrik mesin diesel SSCD315-1500-3800 315kW adalah solusi pengujian terintegrasi yang dirancang khusus untuk pengujian kinerja mesin diesel dan verifikasi kepatuhan. Menggunakan dynamometer listrik AC sebagai unit pengujian intinya dan sistem inverter frekuensi variabel aktif empat kuadran impor sebagai pusat kendalinya, sistem ini tidak hanya menawarkan kemampuan operasi empat kuadran tetapi juga secara langsung mengembalikan energi yang dihasilkan selama pengujian kembali ke jaringan, memungkinkan daur ulang energi yang efisien. Lebih lanjut, dengan sistem pengukuran dan kontrol XLE-1000 sebagai modul kontrol intinya, sistem ini secara otomatis menjalankan persyaratan peraturan nasional dan siklus uji yang ditentukan pelanggan. Sistem ini juga terintegrasi secara mulus dengan peralatan bantu eksternal seperti meter konsumsi bahan bakar transien dan termostat. Sistem akuisisi data yang menyertainya mengumpulkan berbagai parameter pengoperasian mesin secara real time, menyelesaikan perekaman data, analisis, pemrosesan, visualisasi, dan pembuatan laporan uji otomatis, memberikan dukungan cerdas untuk seluruh proses pengujian mesin.





2. SSCD315-1500-3800 315kW Standar Referensi Sistem Uji Dynamometer Listrik Mesin Diesel



1) GB17691-2018 "Batas Emisi dan Metode Pengukuran Polutan dari Kendaraan Diesel Tugas Berat": Standar wajib nasional yang diformulasikan khusus untuk pengujian kinerja emisi mesin diesel.



2) GB/T 18297-2001 "Metode Uji Kinerja Mesin Otomotif": Standar yang direkomendasikan secara nasional, berlaku untuk semua jenis mesin otomotif termasuk diesel dan bensin.



3) GB/T 17692-2003 "Metode uji daya bersih mesin otomotif dan motor penggerak": standar yang direkomendasikan secara nasional, berlaku untuk semua jenis mesin otomotif (termasuk mesin diesel dan bensin).



3. SSCD315-1500-3800 315kW Komponen Sistem Uji Dynamometer Listrik Mesin Diesel



Sistem uji dynamometer listrik mesin diesel SSCD315-1500-3800 315kW terdiri dari 9 unit inti dan modul opsional. Fungsi dan konfigurasi dari setiap unit adalah sebagai berikut:



R&D kendaraan komersial tugas beratUnit dynamometer inti (dynamometer listrik): dilengkapi dengan motor AC dan flens torsi HBM di ujung keluaran, mengumpulkan data torsi mesin dan mendukung analisis kinerja daya;

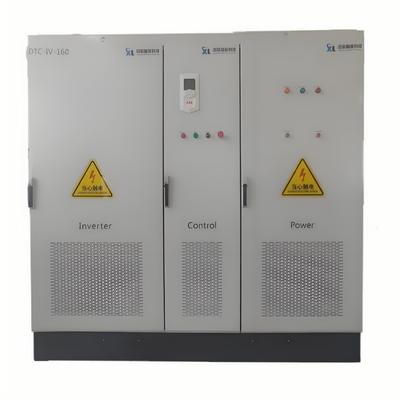

Verifikasi Mesin RekayasaUnit kontrol konversi frekuensi (sistem inverter konversi frekuensi): menggunakan pengontrol konversi frekuensi ABB ACS880 dengan teknologi DTC, dan bekerja dengan dynamometer untuk menyediakan solusi deteksi dan kontrol berkinerja tinggi dan konsumsi energi rendah;

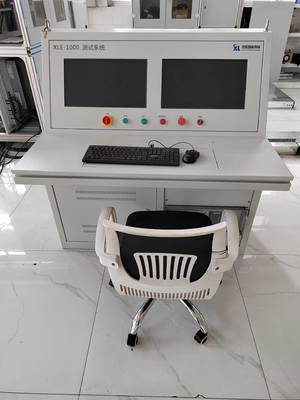

Uji daya kapalUnit kontrol utama dan pemrosesan data (sistem pengukuran dan kontrol XLE1000): Dilengkapi dengan perangkat lunak Xunlan XLE1000, mengintegrasikan kontrol uji dan pemrosesan data, secara otomatis menjalankan siklus uji, dan secara cerdas mengelola dan mengontrol proses;

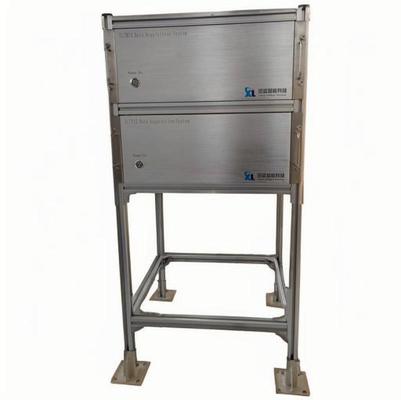

Evaluasi set generatorUnit akuisisi parameter (sistem akuisisi data): Berisi sensor suhu/tekanan dan modul, mengumpulkan parameter silinder mesin, sirkuit oli, dan sirkuit air, dan mengirimkannya ke XLE1000 untuk tampilan data, penyimpanan, dan analisis;

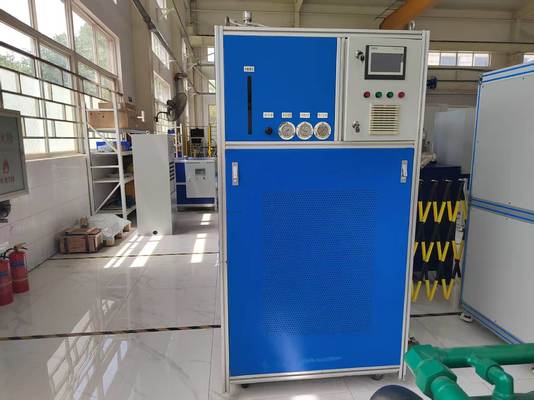

Inspeksi perbaikan dan remanufakturUnit kontrol suhu (perangkat suhu konstan pendingin): struktur loop tertutup, PLC mengontrol suhu masuk air, mendukung komunikasi RS485, dan memastikan suhu lingkungan uji yang stabil;



6) Unit uji konsumsi bahan bakar (sistem meter konsumsi bahan bakar transien): mengukur konsumsi bahan bakar transien/rata-rata, beradaptasi dengan beberapa skenario uji, dan secara otomatis mengumpulkan data melalui akses RS485 ke sistem kontrol utama;



7) Unit pengujian emisi (opasimeter): Pilih Merek AVL untuk menguji asap buang mesin dan mendukung pengujian kepatuhan emisi;



8) Unit kontrol throttle (throttle elektronik): keluaran tegangan ganda (0-5V/0-2.5V dapat disesuaikan) untuk mengontrol bukaan throttle secara presisi;



9) Unit uji kekencangan udara (meter kebocoran piston): struktur tangki ganda, pemasangan yang dapat dipindahkan/di atas kepala, mendeteksi kebocoran piston dan mengevaluasi kekencangan udara mesin;



10) Modul opsional (termostat intercooler): Untuk mesin turbocharger, secara presisi mengontrol suhu intercooler untuk memastikan data uji yang akurat.



4. 315kW Parameter Teknis Dynamometer Listrik Mesin Diesel



Parameter	Indikator Teknis
Produsen motor	Seelong
Daya terukur	315kW
Torsi terukur	2005Nm
Kecepatan terukur	1500rpm
Kecepatan maksimum	3800rpm
Rentang kecepatan torsi konstan	0-1500rpm​
Rentang kecepatan daya konstan	1500-3800rpm
Model sensor torsi	T40B
Produsen sensor torsi	HBM
Rentang sensor torsi (Nm)	0-2500Nm
Tingkat akurasi	0.05%FS



5. SSCD315-1500-3800 315kW Area Aplikasi Sistem Uji Dynamometer Listrik Mesin Diesel Keunggulan Inti



R&D kendaraan komersial tugas beratAkurasi dynamometer mencapai tingkat terdepan di industri: Dilengkapi dengan sensor torsi presisi tinggi HBM 0.05% FS, secara akurat menangkap perubahan halus dalam kondisi pengoperasian kecepatan rendah, torsi tinggi, memenuhi persyaratan presisi peralatan berat seperti kendaraan komersial dan mesin konstruksi, memastikan keandalan data.



Verifikasi Mesin RekayasaKemampuan beradaptasi yang kuat terhadap kondisi pengoperasian: Mendukung pengujian pada rentang kecepatan yang luas 1500-3800 rpm, mensimulasikan kondisi pengoperasian seperti idle, beban terukur, dan perubahan beban transien. Cocok untuk pengujian dinamis mesin diesel dengan perpindahan besar dan mencakup beberapa skenario.



Uji daya kapalEfek penghematan energi yang signifikan: Sistem konversi frekuensi ABB ACS880 dan optimasi umpan balik energi mencapai transmisi energi yang efisien kembali ke jaringan, mengurangi konsumsi energi lebih dari 30% dibandingkan dengan dynamometer tradisional, dan secara signifikan mengurangi biaya pengujian selama penggunaan jangka panjang (pengukuran laboratorium; aplikasi sebenarnya dipengaruhi oleh kondisi pengoperasian).



4) Operasi yang stabil dan efisien: Mengintegrasikan akuisisi data presisi tinggi dengan sistem pengukuran dan kontrol XLE1000, memantau parameter seperti suhu, tekanan, dan torsi secara real time, dan menampilkan diagnosis kesalahan otomatis (seperti anomali sensor dan peringatan kelebihan beban), memastikan pengoperasian beban tinggi jangka panjang dan mengurangi waktu henti;



Inspeksi perbaikan dan remanufakturKompatibilitas standar yang luas: Sesuai dengan GB/T 18297, GB/T 17692 dan GB17691-2018, kompatibel dengan beberapa Merek mesin diesel di dalam dan luar negeri, dan mendukung beberapa pengujian seperti pengujian emisi dan verifikasi keandalan untuk memenuhi kebutuhan yang berbeda.



6. SSCD315-1500-3800 315kW Area Aplikasi Sistem Uji Dynamometer Listrik Mesin Diesel 1)



R&D kendaraan komersial tugas berat: Dukungan penuh proses untuk pengujian daya mesin diesel kendaraan komersial membantu mengoptimalkan pencocokan daya, meningkatkan efisiensi bahan bakar, memastikan kepatuhan terhadap standar emisi China VI, dan mempercepat pengembangan dan peluncuran model baru;2)



Verifikasi Mesin Rekayasa: Mensimulasikan perubahan beban mendadak dan kondisi beban tinggi terus-menerus untuk ekskavator dan loader untuk memverifikasi keandalan dan daya tahan mesin diesel, memberikan data untuk optimasi kinerja keseluruhan mesin;3)



Uji daya kapal: mensimulasikan kondisi beban variabel seperti akselerasi dan pelayaran kapal untuk menguji efisiensi propulsi, konsumsi bahan bakar, dan emisi mesin diesel laut, memberikan dasar untuk pemilihan dan optimasi sistem daya;4)



Evaluasi set generator: Mendeteksi stabilitas tegangan, fluktuasi frekuensi, dan kemampuan pasokan daya berkelanjutan dari set generator diesel di bawah beban untuk memastikan operasi darurat/lapangan yang andal dan memberikan dasar standar untuk penilaian kualitas;5)



Inspeksi perbaikan dan remanufaktur: Periksa kembali mesin diesel yang diperbaiki/diremanufaktur, uji torsi, daya, konsumsi bahan bakar, dll., berikan data untuk peringkat kualitas dan evaluasi kinerja, dan pastikan penggunaan yang aman dan andal.7.



Daftar Model Sistem Uji Dynamometer Listrik Mesin Diesel ModelDaya (KW)



Torsi (Nm)	Kecepatan Terukur (rpm)	Kecepatan Maks (rpm)	Akurasi Pengukuran Torsi	SSCD15-1000/4000	15
143	1000	4000	0.2%FS	SSCD300-1500/3800	8. Pengiriman dan Layanan Purna Jual
286	1500	5000	0.2%FS	SSCD300-1500/3800	8. Pengiriman dan Layanan Purna Jual
430	1500	4000	0.2%FS	SSCD300-1500/3800	8. Pengiriman dan Layanan Purna Jual
573	1500	5000	0.2%FS	SSCD300-1500/3800	8. Pengiriman dan Layanan Purna Jual
859	1500	3500	0.2%FS	SSCD200-1000/3300	8. Pengiriman dan Layanan Purna Jual
1050	1000	3500	0.2%FS	SSCD200-1000/3300	8. Pengiriman dan Layanan Purna Jual
1528	1500	3500	0.2%FS	SSCD200-1000/3300	8. Pengiriman dan Layanan Purna Jual
1910	1500	3800	0.2%FS	SSCD30-1500/5000	8. Pengiriman dan Layanan Purna Jual
2387	1500	3300	0.2%FS	SSCD30-1500/5000	8. Pengiriman dan Layanan Purna Jual
2865	1500	3300	0.2%FS	SSCD30-1500/5000	8. Pengiriman dan Layanan Purna Jual
191	1500	5000	0.2%FS	SSCD132-1500/4500	8. Pengiriman dan Layanan Purna Jual
286	1500	5000	0.2%FS	SSCD132-1500/4500	8. Pengiriman dan Layanan Purna Jual
382	1500	5000	0.2%FS	SSCD132-1500/4500	8. Pengiriman dan Layanan Purna Jual
573	1500	5000	0.2%FS	SSCD132-1500/4500	8. Pengiriman dan Layanan Purna Jual
840	1500	4500	0.2%FS	SSCD200-1500/4000	8. Pengiriman dan Layanan Purna Jual
1019	1500	4500	0.2%FS	SSCD200-1500/4000	8. Pengiriman dan Layanan Purna Jual
1273	1500	4000	0.2%FS	SSCD300-1500/3800	8. Pengiriman dan Layanan Purna Jual
1592	1500	4000	0.2%FS	SSCD300-1500/3800	8. Pengiriman dan Layanan Purna Jual
1910	1500	3800	0.2%FS	Dapat disesuaikan	8. Pengiriman dan Layanan Purna Jual
2005	1500	3800	0.2%FS	Dapat disesuaikan	8. Pengiriman dan Layanan Purna Jual
2260	1500	3800	0.2%FS	Dapat disesuaikan	8. Pengiriman dan Layanan Purna Jual
2546	1500	3800	0.2%FS	Dapat disesuaikan	8. Pengiriman dan Layanan Purna Jual
3183	1500	3800	0.2%FS	Dapat disesuaikan	8. Pengiriman dan Layanan Purna Jual
•





: Komponen inti (dynamometer, flens torsi) dijamin selama satu tahun, dan kami menyediakan dukungan teknis dwibahasa seumur hidup dalam bahasa Mandarin dan Inggris (waktu respons ≤ 4 jam). Suku cadang dikirim secara domestik dalam waktu 24 jam dan dikirim secara internasional dalam waktu 7 hari. Kami juga menyediakan pelatihan operator gratis 1,5 hari (termasuk tutorial khusus tentang pengujian motor daya sedang), dan mendukung debugging jarak jauh (di komputer, termasuk panduan tentang konfigurasi solusi modular).•Layanan purna jual



: Komponen inti (dynamometer, flens torsi) dijamin selama satu tahun, dan kami menyediakan dukungan teknis dwibahasa seumur hidup dalam bahasa Mandarin dan Inggris (waktu respons ≤ 4 jam). Suku cadang dikirim secara domestik dalam waktu 24 jam dan dikirim secara internasional dalam waktu 7 hari. Kami juga menyediakan pelatihan operator gratis 1,5 hari (termasuk tutorial khusus tentang pengujian motor daya sedang), dan mendukung debugging jarak jauh (di komputer, termasuk panduan tentang konfigurasi solusi modular).9. FAQT: Berapa jumlah pesanan minimum untuk kerja sama kita?
