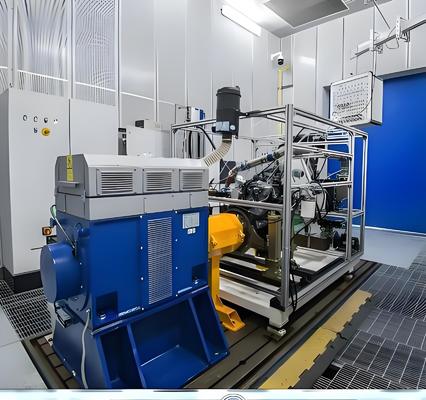

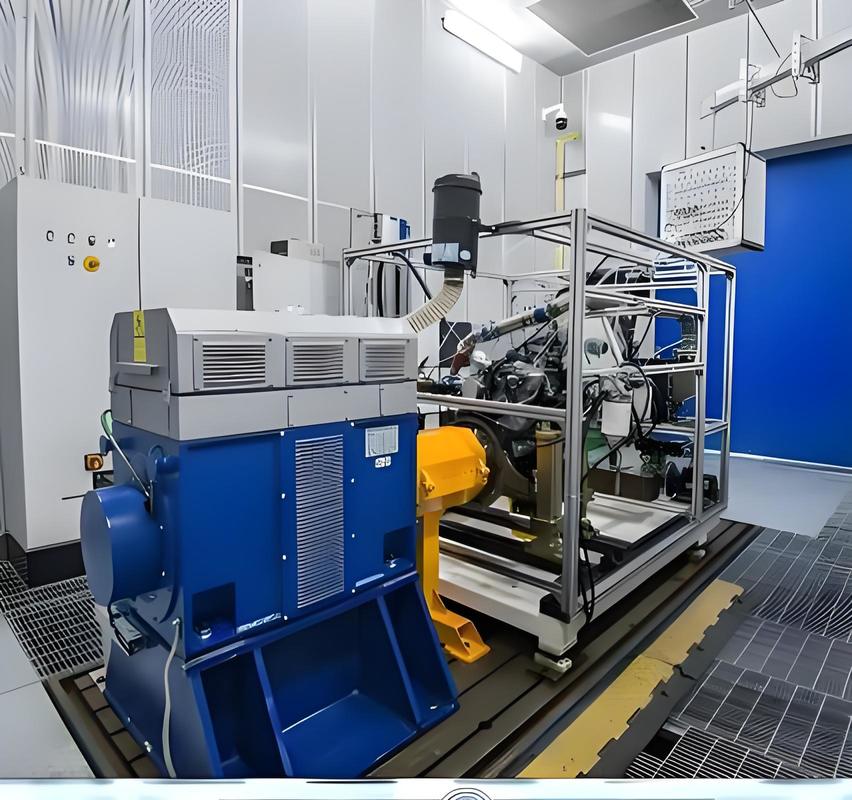

1. SSCD355-1500-3800 355kW Mesin Diesel Dinamometer Tes Bench Sistem Deskripsi



Solusi pengujian yang sangat efisien ini dirancang khusus untuk mesin diesel menengah dan besar.



Solusi ini dilengkapi dengan dinamometer AC 355kW, yang dipasangkan dengan pengontrol inverter frekuensi variabel empat kuadran daya tinggi impor.Kombinasi perangkat keras ini meletakkan dasar untuk operasi pengujian yang stabil dan efisien.



Kontroler inverter frekuensi variabel empat kuadran memungkinkan dua mode operasi: beban ke depan dan hambatan terbalik.tenaga yang dihasilkan ditransmisikan kembali ke jaringan dengan efisiensi lebih dari 85%, mencapai hasil hemat energi yang luar biasa.



Inti dari solusi ini adalah sistem pengukuran dan kontrol XLE-1000.memenuhi berbagai persyaratan pengujian.



Sistem ini mengintegrasikan pengukur konsumsi bahan bakar transien bertenaga tinggi dan modul pengumpulan data khusus.analisis, dan pembuatan laporan standar, yang mencakup seluruh proses pengujian.





2. Lokakarya Pemasangan Peralatan Persyaratan Teknis

Aku tidak tahu.

Parameter	Indikator teknis	Perhatikan
Ketinggian lingkungan instalasi	< 1000m	Mencegah disipasi panas motor terpengaruh
Ketebalan dasar peralatan	> 200 mm	Memastikan beban yang seragam
Kapasitas bantalan lantai pabrik	≥4t/m2	Beradaptasi dengan distribusi berat dari seluruh mesin
Kelembaban lingkungan pabrik	≤85% (tidak kondensasi)	Lindungi isolasi listrik
Suhu lingkungan pabrik	5°C~40°C	Mempertahankan akurasi sensor
Persyaratan pasokan listrik	380V±10% tiga fase 50Hz	Dibutuhkan grounding independen



3. SSCD355-1500-3800 355kWStandar Referensi Sistem Bench Dinamometer Pengukuran Mesin Diesel



1)GB17691-2018 "Batasan emisi dan metode pengukuran untuk polutan dari kendaraan diesel tugas berat":Standar wajib nasional ini menentukan batas dan prosedur pengujian untuk partikel dan oksida nitrogen untuk mesin diesel (kendaraan komersial berat dan mesin off-road),berfungsi sebagai dasar inti untuk kepatuhan emisi.



2)GB/T 18297-2001"Metode pengujian kinerja mesin otomotif":Standar nasional yang direkomendasikan, yang berlaku untuk semua jenis mesin otomotif, menstandarisasi metode pengujian untuk kinerja daya, ekonomi, dan keseimbangan termal,dan menyatukan spesifikasi teknis R & D dan pengujian;



3)GB/T 17692-2003"Metode pengujian untuk kekuatan bersih mesin otomotif dan motor penggerak":Standar nasional yang direkomendasikan yang memperjelas prinsip dan metode pengukuran daya bersih mesin mobil/motor penggerak untuk memastikan perbandingan data daya.



4. SSCD355-1500-3800 355kW Mesin Diesel Komponen Sistem Pengukuran Dinamometer



1)Dinamometer listrik:Seelong AC dinamometer listrik, dilengkapi dengan Jerman HBM T40B torsi flange, dipaksa pendinginan udara, mendukung operasi yang stabil dari 0-3800rpm.

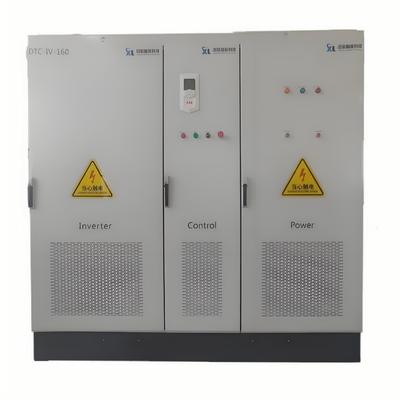

2) Sistem Inverter Frekuensi Variabel:Sebuah sistem inverter frekuensi variabel empat kuadran yang matang dan andal mengendalikan dinamometer listrik, memungkinkan pemuatan ke depan dan tenaga mundur mesin.Energi listrik yang dihasilkan oleh dinamometer disalurkan langsung kembali ke jaringan melalui sistem inverter frekuensi variabel.

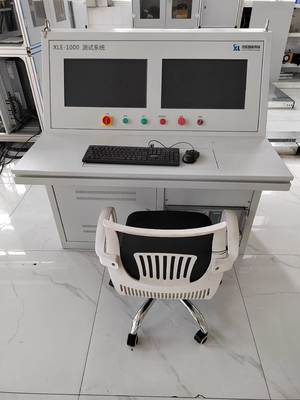

3)XLE-1000sistem pengukuran dan kontrol:digunakan untuk kontrol keseluruhan bangku uji;Sistem berkomunikasi dengan sistem inverter frekuensi variabel melalui bus untuk menyelesaikan pengaturan dan kontrol berbagai kondisi kerja bangku uji; menggunakan bus untuk menerima berbagai parameter yang dikumpulkan, sementara mengintegrasikan peralatan bantu eksternal untuk mencapai komunikasi dan kontrol terpusat;Seluruh proses pengujian dapat diselesaikan dengan kontrol otomatis.

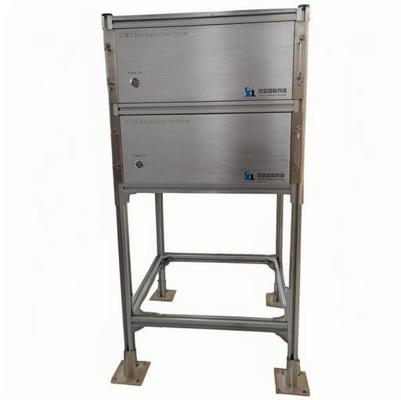

4)Sistem pengumpulan data:Ini termasuk suhu, tekanan dan sensor lainnya dan modul akuisisi pendukung. Fungsinya adalah untuk mengumpulkan suhu, tekanan dan parameter lainnya dari setiap komponen mesin,dan kemudian mengirimkan data yang dikumpulkan ke sistem pengukuran dan kontrol melalui antarmuka data, sehingga dapat menampilkan, merekam dan memproses data secara real time.



5) Peralatan bantu:Perangkat suhu pendingin konstan (± 1°C), pengukur konsumsi bahan bakar transien portabel (10Hz), pengukur kebocoran piston kecil dan pengukur aliran udara.



5. 355kW Mesin Diesel Dinamometer Uji Parameter Teknis

Aku tidak tahu.

Parameter	Indikator teknis
Produsen motor	Seelong
Kekuatan nominal	355kW.
Torsi nominal	2260Nm
Kecepatan nominal	1500 rpm.
Kecepatan maksimum	3800 rpm.
Rentang kecepatan torsi konstan	0-1500 rpm
Rentang kecepatan daya konstan	1500-3800 rpm
Model sensor torsi	T30B
Jangkauan sensor torsi (Nm)	0-2500Nm
Tingkat Keakuratan	0.05% FS

Aku tidak tahu.

6. SSCD355-1500-3800 355kWKeuntungan utama dari sistem bench pengujian dinamometer mesin diesel



1)Desain tata letak yang kompak: Meskipun ini adalah sistem bertenaga tinggi 355kW, ia mengadopsi tata letak terintegrasi modular, cocok untuk laboratorium menengah ke besar dan bengkel produksi.Dibandingkan dengan peralatan tradisional dengan daya yang sama, mengurangi biaya konstruksi modal sebesar 20% dan menghemat ruang pabrik.



2)Operasi bertenaga tinggi, konsumsi rendah: Dilengkapi dengan sistem konversi frekuensi ABB dengan daya tinggi (efisiensi 96%) dan transmisi daya efisiensi tinggi kelas 355kW,mengurangi konsumsi energi lebih dari 25% dibandingkan dengan mesin beban resistif tradisional, mengurangi pengeluaran energi secara signifikan dalam skenario pengujian jangka panjang bertenaga tinggi;



3)Tes respon tinggi dan akurat: Menargetkan karakteristik mesin diesel 355kW, sistem ini menawarkan akurasi kontrol torsi ± 0,2% FS (skala penuh) dan respon sementara 50-100ms,membuatnya cocok untuk pengujian transisi daya tinggi seperti akselerasi cepat dan pendakian bukit.



4)Kompatibilitas multi-skenario daya tinggi: Mendukung mode jalan (truk berat, kendaraan komersial besar) / non-jalan (mesin konstruksi, set generator besar),menyesuaikan dengan tepat dengan persyaratan pengujian skenario penuh untuk mesin diesel kelas 355kW.



7. SSCD355-1500-3800 355kWAplikasi sistem bench pengujian dinamometer mesin diesel



1)R&D kendaraan komersial menengah dan besar: Mesin diesel 355kW yang cocok untuk truk berat dan bus besar, pengujian daya penuh beban dan emisi kecepatan tinggi,dan mendukung optimasi kalibrasi di bawah peraturan internasional seperti Euro VI dan EPA Tier 4.



2)Verifikasi mesin konstruksi skala besar: Untuk mesin diesel 355kW di excavator dan loader, simulasi kondisi beban berat untuk memverifikasi stabilitas beban tinggi dan memenuhi peraturan non-jalan UE Tahap V dan EPA.



3)Pengujian daya umum daya tinggi: Cocok untuk mesin diesel kelas 355kW dalam set generator di atas 1000kVA, mengevaluasi kinerja operasi berkelanjutan sesuai dengan standar pengujian internasional seperti ISO 8178.



4)Pengujian peralatan besar non-jalan: Mesin diesel 355kW yang cocok untuk traktor tenaga kuda tinggi mensimulasikan kondisi lapangan, memverifikasi pencocokan daya, dan mematuhi peraturan EPA Tier 4 Final dan EU Stage V.



8.Daftar Model Sistem Bangku Uji Dinamometer Listrik Mesin Diesel



Model	Kekuatan (KW)	Torsi (Nm)	Kecepatan nominal (rpm)	Kecepatan maksimum (rpm)	Keakuratan pengukuran torsi
SSCD15-1000/4000	15	143	1000	4000	00,2% FS
SSCD30-1000/4000	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD90-1000/3500	90	859	1000	3500	00,2% FS
SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
SSCD300-1000/3300	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
SSCD300-1500/3800	300	1910	1500	3800	00,2% FS
SSCD315-1500/3800	315	2005	1500	3800	00,2% FS
SSCD355-1500/3800	355	2260	1500	3800	00,2% FS
SSCD400-1500/3800	400	2546	1500	3800	00,2% FS
SSCD500-1500/3800	500	3183	1500	3800	00,2% FS
Dapat disesuaikan





•Pengiriman: Model standar dikirim dalam waktu 55 hari (siklus produksi untuk peralatan daya menengah lebih pendek dari 160kW);Model khusus kapal dalam waktu 55-110 hari (termasuk logistik internasional dan bantuan bea cukai, dan daftar deklarasi bea cukai khusus untuk peralatan bertenaga menengah). "Kit instalasi modular" juga tersedia (dengan jalur inti yang sudah terkoneksi sebelumnya, mengurangi waktu instalasi di lokasi menjadi 2 hari).



•Layanan purna jual: Komponen inti (dinamometer, torsi flange) dijamin selama satu tahun, dan kami menyediakan dukungan teknis dwibahasa seumur hidup dalam bahasa Cina dan Inggris (waktu respons ≤ 4 jam).suku cadang dikirim di dalam negeri dalam waktu 24 jam dan dikirim di luar negeri dalam waktu 7 hariKami juga menyediakan pelatihan operator 1,5 hari gratis (termasuk tutorial khusus tentang pengujian motor bertenaga menengah), dan mendukung debugging jarak jauh (di komputer,termasuk panduan tentang konfigurasi solusi modular).
