SSCD22-1000-4000 Sistem Uji Dynamometer Listrik Mesin Diesel 22kW

Sistem Uji Dynamometer Listrik Mesin Diesel 22kW SSCD22-1000-4000

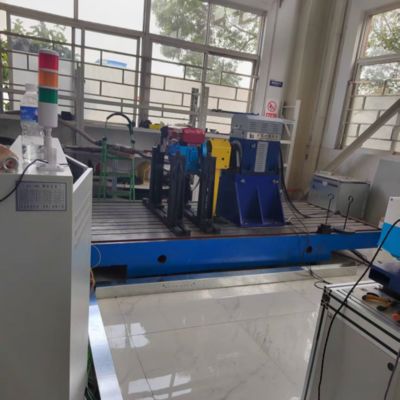

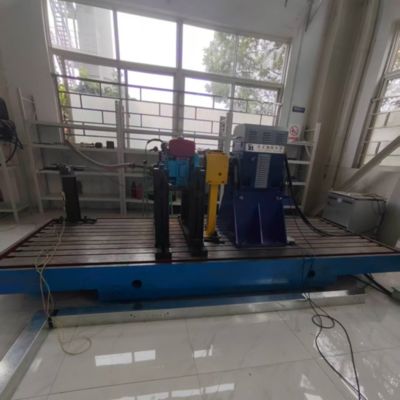

1. Deskripsi Sistem Uji Dynamometer Listrik Mesin Diesel 22kW SSCD22-1000-4000

Sistem ini, berpusat pada dynamometer AC kecil dan kompatibel dengan mesin diesel 22kW kecil, menggunakan teknologi inverter frekuensi variabel empat kuadran untuk pemulihan energi yang efisien (efisiensi pengenalan kembali >85%). Dilengkapi dengan sistem pengukuran dan kontrol XLE-1000, sistem ini mendukung akuisisi dan analisis multi-saluran secara simultan dari parameter kunci. Sistem ini secara otomatis menjalankan siklus uji yang ditentukan dalam standar seperti GB/T 18297 dan mengintegrasikan peralatan seperti meter asap kecil dan meter aliran udara presisi tinggi, memenuhi kebutuhan pengujian kinerja penuh dari mesin diesel kecil yang digunakan dalam kendaraan komersial mini, mesin pertanian kecil, dan peralatan daya serbaguna.





2. Kondisi Pabrik Pemasangan Peralatan
​

Parameter	Nilai	Parameter	Nilai
Ketinggian	Kurang dari 1000 meter	Kelembaban pabrik	≤85%​
Ketebalan pondasi	>200mm​	Suhu pabrik	5°C～40°C​
Daya dukung lantai pabrik	4t/㎡​	Listrik	380V±10% tiga fase 50Hz​



3. Standar Referensi Sistem Uji Dynamometer Listrik Mesin Diesel 22kW SSCD22-1000-4000

1) GB20891-2014 "Batas dan Metode Pengukuran Polutan Buang dari Mesin Diesel untuk Mesin Bergerak Non-Jalan Raya" (berlaku untuk model non-jalan raya berdaya kecil)



2) GB/T 18297-2001 "Metode Uji Kinerja Mesin Otomotif"



3) GB/T 17692-2003 "Metode uji untuk daya bersih mesin otomotif dan motor penggerak"



4. Komponen Sistem Uji Dynamometer Listrik Mesin Diesel 22kW SSCD22-1000-4000

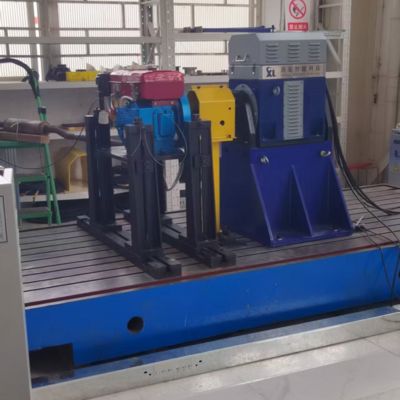

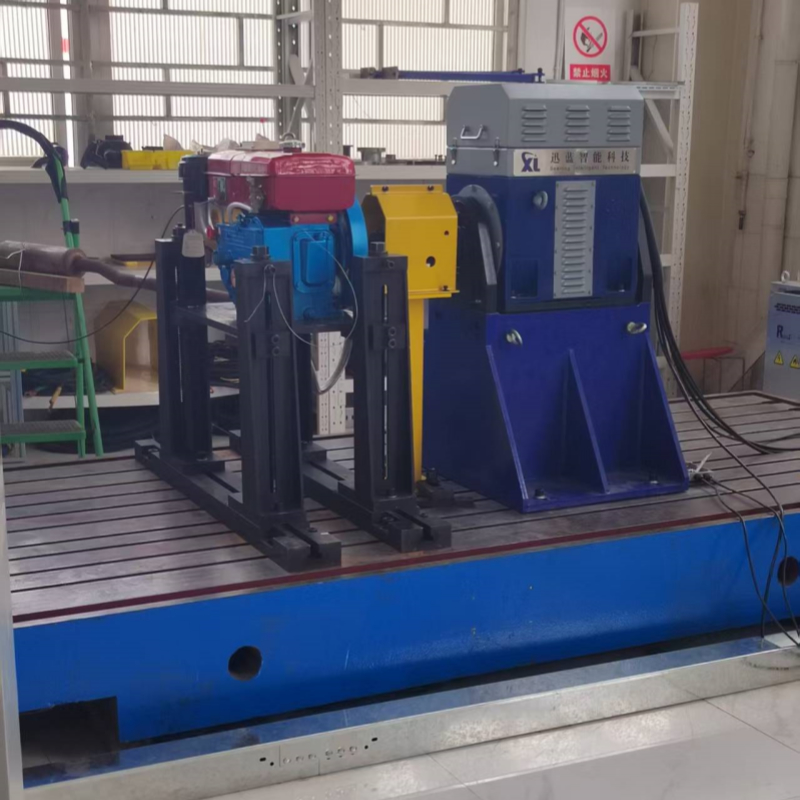

1) Dynamometer Listrik: Dynamometer listrik AC kecil Seelong dengan flens torsi HBM T40B (0-500Nm, cocok untuk rentang torsi daya rendah), pendingin udara (struktur pembuangan panas yang disederhanakan), kopling elastis untuk mengurangi getaran, dan mendukung operasi stabil dari 0-4500rpm (cocok dengan karakteristik kecepatan tinggi dari mesin berdaya rendah).

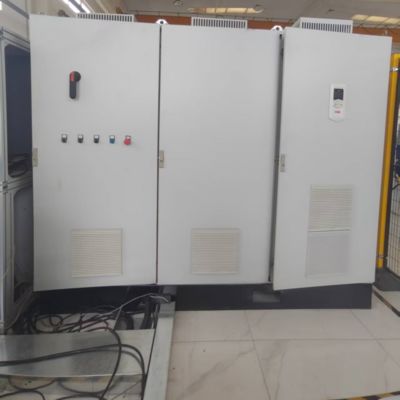

2) Sistem inverter frekuensi variabel: Konverter frekuensi kecil seri ABB ACS880 dengan kontrol torsi langsung (DTC), akurasi kontrol 0,01Hz, diadaptasi untuk skenario pemulihan energi daya rendah, dan efisiensi umpan balik energi >85% (menghindari pemborosan energi dalam modul daya tinggi).

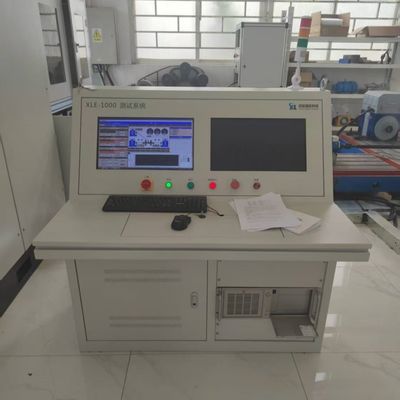

3) Sistem Pengukuran dan Kontrol XLE-1000: Menyediakan kontrol keseluruhan dari bangku uji, memungkinkan pengaturan kondisi pengoperasian daya rendah melalui komunikasi bus dengan sistem inverter. Sistem ini mengintegrasikan peralatan bantu eksternal untuk kontrol terpusat dan mendukung eksekusi otomatis dari proses uji mesin daya rendah khusus (seperti stabilitas idle dan pengujian konsumsi bahan bakar beban ringan).



4) Sistem Akuisisi Data: Modul akuisisi kecepatan tinggi 16-saluran (frekuensi sampling 200Hz, memenuhi kebutuhan akuisisi parameter daya rendah) dengan fungsi pengkondisian sinyal terintegrasi, yang mengirimkan parameter kunci seperti torsi, kecepatan, konsumsi bahan bakar secara real time ke sistem pengukuran dan kontrol untuk analisis dan penyimpanan.



5) Peralatan bantu: Termostat pendingin kecil (15L/menit, cocok untuk persyaratan pendinginan daya rendah), meter asap buram kecil AVL, throttle elektronik dua saluran, katup balik tekanan buang kecil dan sensor tekanan bahan bakar tekanan rendah (cocok untuk sistem bahan bakar mesin daya rendah).



5. Parameter Teknis Dynamometer Listrik Mesin Diesel 22kW​



Parameter	Indikator Teknis
Produsen motor	Seelong​
Daya terukur	22kW​
Torsi terukur	210Nm​
Kecepatan terukur	1000rpm​
Kecepatan maksimum	4000rpm​
Rentang kecepatan torsi konstan	0-1000rpm​
Rentang kecepatan daya konstan	1000-4000 rpm
Model sensor torsi	T40B
Rentang sensor torsi (Nm)	0-500 Nm​
Tingkat Akurasi	0.05%FS​



6. Keunggulan Inti Sistem Uji Dynamometer Listrik Mesin Diesel 22kW SSCD22-1000-4000

1) Adaptasi yang tepat untuk mesin berdaya rendah: Algoritma pembebanan dioptimalkan untuk model kelas 22kW, yang dapat secara stabil menjalankan kondisi pengoperasian khusus daya rendah seperti beban ringan dan idle, memenuhi persyaratan uji ketahanan 500 jam (sesuai dengan intensitas penggunaan mesin daya rendah).

2) Desain ringan dan hemat energi: Berat keseluruhan peralatan 15% lebih ringan daripada bangku uji tradisional dengan daya yang sama. Dikombinasikan dengan sistem pemulihan energi daya rendah, konsumsi energi uji dikurangi lebih dari 30% dibandingkan dengan mesin beban resistif, sehingga cocok untuk skenario pengujian batch kecil di laboratorium.

3) Biaya rendah dan pengoperasian serta pemeliharaan yang mudah: Komponen modular berukuran kecil dan tidak memerlukan infrastruktur skala besar untuk pemasangan; suku cadang yang aus memiliki spesifikasi universal dan biaya penggantian yang rendah, dengan waktu perawatan tahunan ≤15 jam (menurunkan ambang batas penggunaan oleh usaha kecil).

4) Kompatibilitas fleksibel di berbagai skenario: Mendukung pengujian mesin untuk kendaraan mikro-komersial, mesin pertanian kecil, dan set generator 10-30kVA. Sistem ini dapat dengan cepat mengganti mode pengoperasian untuk memenuhi beragam kebutuhan pengujian model daya kecil.

7. Aplikasi Sistem Uji Dynamometer Listrik Mesin Diesel 22kW SSCD22-1000-4000

1) R&D kendaraan mikro-komersial/truk ringan: Mesin diesel 22kW untuk truk mini di bawah 3 ton dan bus ringan 6-9 tempat duduk diuji untuk stabilitas idle, konsumsi bahan bakar beban rendah, dan kinerja emisi.

2) Verifikasi mesin pertanian kecil: Mesin diesel yang cocok untuk traktor berjalan dan pemanen kecil digunakan untuk mensimulasikan kondisi pengoperasian beban ringan di lapangan untuk memverifikasi pencocokan daya dan keandalan.

3) Pengujian daya umum kecil: Menyediakan kalibrasi daya, evaluasi konsumsi bahan bakar, dan pengujian kinerja awal untuk set generator 10-30kVA dan mesin diesel kelas 22kW untuk pompa air industri kecil.

4) Inspeksi kualitas perawatan purna jual: Digunakan oleh bengkel mobil dan stasiun mesin pertanian untuk memverifikasi pemulihan kinerja mesin diesel daya kecil setelah perbaikan, dan dengan cepat mengeluarkan laporan uji sederhana.

8. Daftar Model Sistem Uji Dynamometer Listrik Mesin Diesel



Model	Daya (KW)	Torsi (Nm)	Kecepatan Terukur (rpm)	Kecepatan Maks (rpm)	Akurasi Pengukuran Torsi
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD22-1000/4000	22	210	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
Dapat disesuaikan





•Pengiriman: Model standar dikirim dalam waktu 55 hari (siklus produksi untuk peralatan daya menengah lebih pendek dari 160kW); model khusus dikirim dalam waktu 55-110 hari (termasuk bantuan logistik internasional dan bea cukai, dan daftar deklarasi pabean khusus untuk peralatan daya menengah). Sebuah "kit instalasi modular" juga tersedia (dengan jalur inti yang terhubung sebelumnya, mengurangi waktu instalasi di lokasi menjadi 2 hari).



•Layanan purna jual: Komponen inti (dynamometer, flens torsi) dijamin selama satu tahun, dan kami menyediakan dukungan teknis dwibahasa seumur hidup dalam bahasa Mandarin dan Inggris (waktu respons ≤ 4 jam). Suku cadang dikirim secara domestik dalam waktu 24 jam dan dikirim secara internasional dalam waktu 7 hari. Kami juga menyediakan pelatihan operator gratis 1,5 hari (termasuk tutorial khusus tentang pengujian motor daya menengah), dan mendukung debugging jarak jauh (di komputer, termasuk panduan tentang konfigurasi solusi modular).
