SSCH22-15000-30000 Meja Uji Dinamometer Sistem Transmisi Hidrolik 22kW

SSCH22-15000-30000 22kWSistem Transmisi HidrolikBangku Uji Dinamometer

1.SSCH22-15000-30000 22kW Sistem Transmisi Hidrolik Dinamometer Test BenDaftar ModelIkhtisar

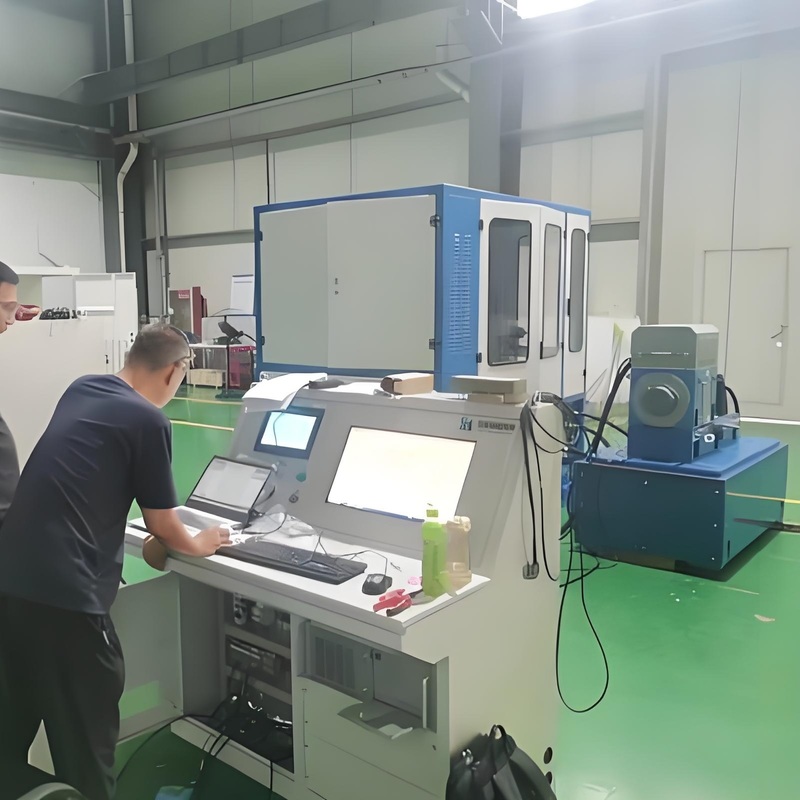

Bangku uji dinamometer sistem transmisi hidrolik SSCH22-15000-30000 dirancang khusus untuk industri penerbangan dan hidrolik kelas atas. Ia mengintegrasikan pompa hidrolik penerbangan berkecepatan tinggi, dinamometer listrik berkecepatan tinggi 22kW, modul beban multi-mode, dan sistem pengukuran dan kontrol cerdas. Hal ini memungkinkan pengujian kinerja komprehensif dari komponen hidrolik di bawah kondisi tekanan tinggi (35MPa), kecepatan tinggi (30.000r/min), dan beban variabel. Sistem ini mendukung transfer energi dua arah (efisiensi pengembalian daya dinamometer listrik >85%) dan, jika dikombinasikan dengan modul kendali jarak jauh, memungkinkan pengujian tanpa awak. Ini mencakup kalibrasi kinerja, verifikasi daya tahan, dan simulasi kerusakan pompa hidrolik, aktuator, dan komponen lainnya, memenuhi kebutuhan pengujian presisi tinggi dari industri penerbangan dan hidrolik industri kelas atas.



2.SSCH22-15000-3000022kW Sistem Transmisi Hidrolik Dinamometer Test BenDaftar ModelKomponen

1)Pompa hidrolik penerbangan berkecepatan tinggiMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Tekanan terukur 35MPa, laju aliran 20L/mnt, disesuaikan dengan media hidrolik kelas penerbangan, dengan stabilitas tekanan tinggi, dapat mensimulasikan kondisi kerja sumber daya inti dari sistem hidrolik pesawat, dan menyediakan sumber oli bertekanan tinggi yang berkelanjutan untuk modul beban;



2)Modul tangki bahan bakarMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Volume yang tersedia 70L, rentang penyesuaian dorongan 0-0.5MPa, rentang penyesuaian tekanan negatif -0.1-0MPa, dapat mengontrol lingkungan tekanan oli secara akurat, menghindari kavitasi oli, dan memastikan kebersihan dan stabilitas oli di bawah kondisi tekanan tinggi;



3)Dinamometer listrik 22kWMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Unit uji daya inti, mampu pengaturan kecepatan tanpa langkah dari 0-30.000 rpm, mendukung operasi kelebihan beban 150%, secara tepat mengontrol torsi melalui pembebanan elektromagnetik, dan secara bersamaan memulihkan daya uji kembali ke jaringan.

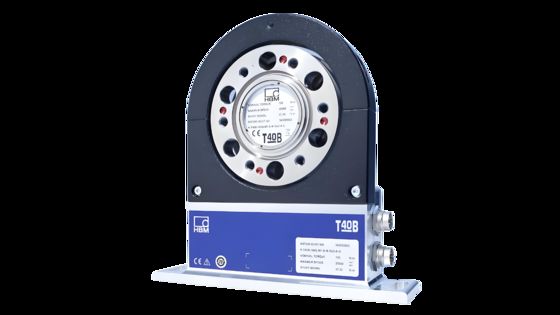

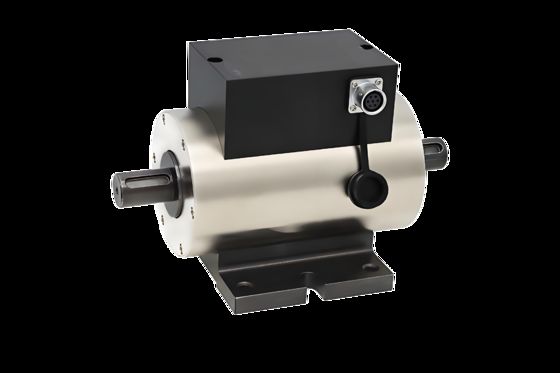

4)Sensor torsi dan kecepatanMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Rentang torsi 50Nm, rentang kecepatan 30.000r/mnt, tingkat akurasi ≤0.1% FS, akuisisi data torsi dan kecepatan pompa/motor hidrolik secara real-time, menyediakan sumber data yang sangat andal untuk perhitungan kinerja;

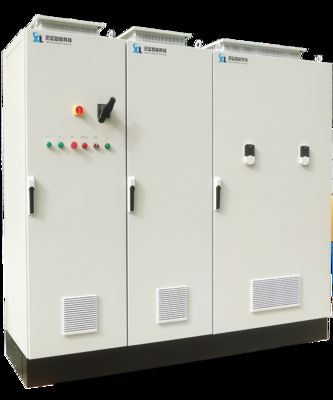

Penerimaan komponen hidrolik militerSistem inverter frekuensi variabelMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Mengadopsi kontrol torsi langsung (DTC) dengan akurasi kontrol ±0.01Hz; rentang suhu pengoperasian adalah 0°C hingga 40°C, tingkat perlindungan adalah IP54, dan dapat beroperasi pada beban penuh pada ketinggian di bawah 1000m dengan tingkat kebisingan ≤80dB, memastikan pengoperasian yang stabil di lingkungan industri yang keras;



6)Modul bebanMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Ada dua jenis beban: ① Beban aliran: Mengatur aliran oli melalui katup throttle dan pelepas untuk menguji karakteristik tekanan aliran pompa hidrolik; ② Beban linier: Menggunakan aktuator hidrolik untuk mensimulasikan karakteristik beban permukaan kontrol pesawat untuk memverifikasi kinerja respons komponen hidrolik di bawah beban variabel bolak-balik;

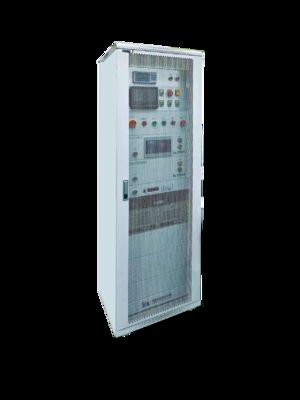

7)Modul pengukuran dan kontrolMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Mengintegrasikan unit akuisisi data multi-saluran (frekuensi sampling 500Hz), mendukung akuisisi simultan dari 120+ parameter termasuk torsi, tekanan, aliran, suhu, dll., dan secara otomatis menghasilkan kurva kinerja (seperti peta efisiensi pompa) dan laporan pengujian;



8)Modul kendali jarak jauhMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.mengadopsi arsitektur dual-core DSP+FPGA, dilengkapi dengan CPU arsitektur X86 (frekuensi utama 750MHz, memori 512MB, disk DOM 4GB), sistem operasi Win10 pra-instal, mendukung kendali jarak jauh LAN/cloud dari proses pengujian dan tampilan data, dan mewujudkan pengujian tanpa pengawasan.

3. 22kW Dinamometer Sistem Transmisi HidrolikTeknisParameter

Parameter	Indikator Teknis	Parameter	Indikator Teknis
Daya terukur	22kW	Rentang kecepatan torsi konstan	0-15000rpm
Kecepatan keluaran maksimum	SSCH37-15000-25000	Rentang kecepatan daya konstan	15000-30000rpm
Kapasitas kelebihan beban	150% (durasi jangka pendek 5 menit)	Torsi terukur	14Nm
Rentang pengukuran torsi	0-50Nm (sensor adaptif)	Efisiensi pemulihan energi	≥85% (kembali ke jaringan)
Akurasi pengukuran kecepatan	±0.01%FS	Metode pendinginan	Pendinginan udara paksa + modul pembuangan panas independen
Metode kontrol	Kontrol loop tertutup ganda torsi/kecepatan	Catu daya adaptor	380V±10% tiga fase 50Hz

4.SSCH22-15000-3000022kW Uji Dinamometer Sistem Transmisi HidrolikBenDaftar ModelStandar Referensi

Standar domestik

1) GB/T 3766-2021 Aturan umum dan persyaratan keselamatan untuk sistem transmisi hidrolik dan komponennya

2) GB/T 17487-2021 Metode Uji Pompa Hidrolik

3) GB/T 7936-2021 "Kode untuk Tingkat Kontaminasi Partikel Padat dalam Oli Transmisi Hidrolik"

4) GJB 5203-2003 "Spesifikasi Umum untuk Sistem dan Aksesori Hidrolik Penerbangan" (berlaku untuk bidang militer/penerbangan)

Standar Internasional

1) ISO 4413:2010 "Tenaga fluida hidrolik-Aturan umum dan persyaratan keselamatan untuk sistem dan komponennya"

2) ISO 8426:2008

3) SAE ARP 1796A-2018

4) DIN 24313:2019 "Tenaga fluida hidrolik-Metode uji untuk pompa" (standar industri Jerman, cocok untuk pengujian hidrolik kelas atas)

5.SSCH22-15000-3000022kWSistem Transmisi HidrolikDinamometer TestBenDaftar ModelKeunggulan Inti

1)Kemampuan pengujian berkecepatan tinggi, presisi tinggiMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Dinamometer listrik memiliki kecepatan maksimum 30.000 r/mnt dan dilengkapi dengan sensor torsi dengan akurasi ±0.1% FS. Hal ini memungkinkannya untuk menangkap fluktuasi kinerja transien dari pompa hidrolik pesawat pada kecepatan tinggi, memenuhi persyaratan pengujian "kecepatan tinggi, kesalahan rendah" dari komponen hidrolik kelas atas.



2)Sangat disesuaikan untuk skenario penerbanganMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Modul beban linier mensimulasikan karakteristik beban permukaan kontrol pesawat melalui aktuator hidrolik. Dikombinasikan dengan pompa hidrolik penerbangan bertekanan tinggi 35MPa, ia dapat mereplikasi kondisi pengoperasian aktual dari sistem hidrolik penerbangan, menyediakan lingkungan pengujian yang realistis untuk pengembangan komponen hidrolik penerbangan.



3)Pemulihan energi dan penghematan energiMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Dinamometer listrik mencapai lebih dari 85% transmisi daya ulang, mengurangi konsumsi energi tahunan lebih dari 40% dibandingkan dengan bangku uji beban resistif tradisional. Ini sangat cocok untuk pengujian daya tahan jangka panjang dari pompa hidrolik selama lebih dari 500 jam, secara signifikan mengurangi biaya pengoperasian.



4)Kontrol cerdas jarak jauhMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Arsitektur DSP+FPGA modul kendali jarak jauh mendukung pengoperasian sistem Windows 10, memungkinkan pengujian start-stop jarak jauh dan pengambilan data dalam jarak 100km. Dikombinasikan dengan fungsi pembuatan laporan otomatis, efisiensi pengujian ditingkatkan sebesar 30%;



Penerimaan komponen hidrolik militerCakupan beban multifungsiMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Desain mode ganda dari beban aliran (katup throttle/katup pelepas) dan beban linier (aktuator) secara bersamaan dapat menyelesaikan "kalibrasi kinerja statis" dan pengujian "respons beban dinamis" pompa hidrolik tanpa mengubah peralatan bangku;



6)Keandalan tinggi dan kemampuan beradaptasi lingkunganMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Sistem inverter frekuensi variabel memiliki tingkat perlindungan IP54 dan penyesuaian tekanan tangki bahan bakar -0.1-0.5MPa, sehingga cocok untuk beberapa skenario seperti laboratorium dan pabrik suku cadang penerbangan, dan dapat beroperasi secara stabil di lingkungan suhu rendah (0°C) dan berdebu.

6.SSCH22-15000-30000 22kW Uji Dinamometer Sistem Transmisi HidrolikBenDaftar ModelArea Aplikasi

1)Penelitian komponen hidrolik dirgantaraDaftar Modeldan pengembanganMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.menguji kinerja kecepatan tinggi dan tekanan tinggi dari pompa hidrolik pesawat, aktuator kemudi, dan kelompok katup hidrolik, dan beradaptasi dengan penelitian pendahuluan dan pemilihan komponen dari sistem hidrolik untuk pesawat militer dan sipil;



2)Pemeriksaan kualitas peralatan hidrolik industri kelas atasMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Melakukan verifikasi kinerja pabrik dan penilaian umur untuk pompa plunger bertekanan tinggi (seperti pompa hidrolik mesin cetak injeksi 35MPa) dan motor hidrolik berkecepatan tinggi (seperti unit penggerak hidrolik spindel mesin perkakas);



3)Pengujian kinerja media hidrolikMematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.Menggunakan berbagai jenis oli hidrolik penerbangan (seperti MIL-PRF-83282), pelumasan dan ketahanan kontaminasi oli di bawah kecepatan tinggi dan tekanan tinggi diuji untuk memberikan dukungan data untuk pemilihan oli hidrolik;



4)Penelitian inovatifDaftar Modeldi lembaga penelitian ilmiahDaftar Model:Mematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.5)



Penerimaan komponen hidrolik militer:Mematuhi standar GJB 5203-2003, kami menyediakan layanan pengujian penerimaan untuk Sistem Transmisi Hidrolik dalam peralatan militer seperti tank dan kendaraan lapis baja, memverifikasi keandalannya di bawah kondisi pengoperasian ekstrem.7.

Dinamometer Sistem Transmisi Hidrolik Test BenchDaftar ModelKecepatan uji maksimum Konfigurasi inti (dinamometer listrik)

Kecepatan uji maksimum	Adaptasi tekanan pompa hidrolik	SSCH11-15000-35000	11kW, 7Nm
35000rpm	≤30MPa	SSCH22-15000-30000	22kW,
14	Nm30000rpm≤35MPa	SSCH37-15000-25000	37kW, 24Nm
25000rpm	≤40MPa	SSCH55-15000-20000	110kW, 175Nm
20000rpm	≤50MPa	SSCH80-6000-15000	220kW, 350Nm
15000rpm	≤40MPa	SSCH110-6000-12000	110kW, 175Nm
12000rpm	≤45MPa	SSCH160-6000-10000	160kW, 255Nm
10000rpm	≤50MPa	SSCH220-6000-8000	220kW, 350Nm
8000rpm	≤60MPa	SSCH315-3000-6000	315kW, 501Nm
6000rpm	≤70MPa	Keterangan	Mendukung kustomisasi modul daya, kecepatan, dan beban sesuai dengan kebutuhan pelanggan (seperti menambahkan ruang lingkungan suhu tinggi dan modul uji anti-polusi)
8. Pengiriman dan Layanan Purna Jual	•





: Komponen inti (dinamometer, flens torsi) dijamin selama satu tahun, dan kami menyediakan dukungan teknis dwibahasa seumur hidup dalam bahasa Mandarin dan Inggris (waktu respons ≤ 4 jam). Suku cadang dikirim secara domestik dalam waktu 24 jam dan dikirim secara internasional dalam waktu 7 hari. Kami juga menyediakan pelatihan operator gratis 1,5 hari (termasuk tutorial khusus tentang pengujian motor daya sedang), dan mendukung debugging jarak jauh (di komputer, termasuk panduan tentang konfigurasi solusi modular).•Layanan purna jual
