SSCH160-6000-10000 Bangku Uji Dinamometer Pompa Hidrolik Industri 160kW

SSCH160-6000-10000 Bangku Uji Dinamometer Pompa Hidrolik Industri 160kW

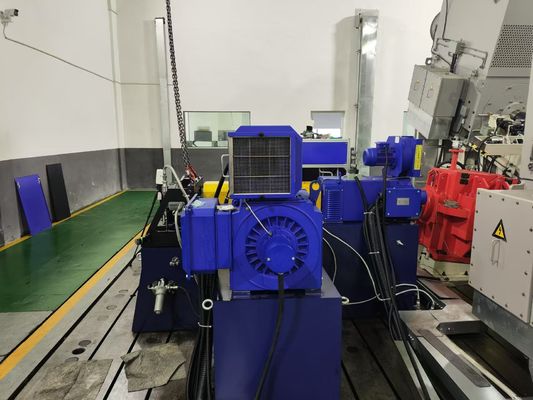

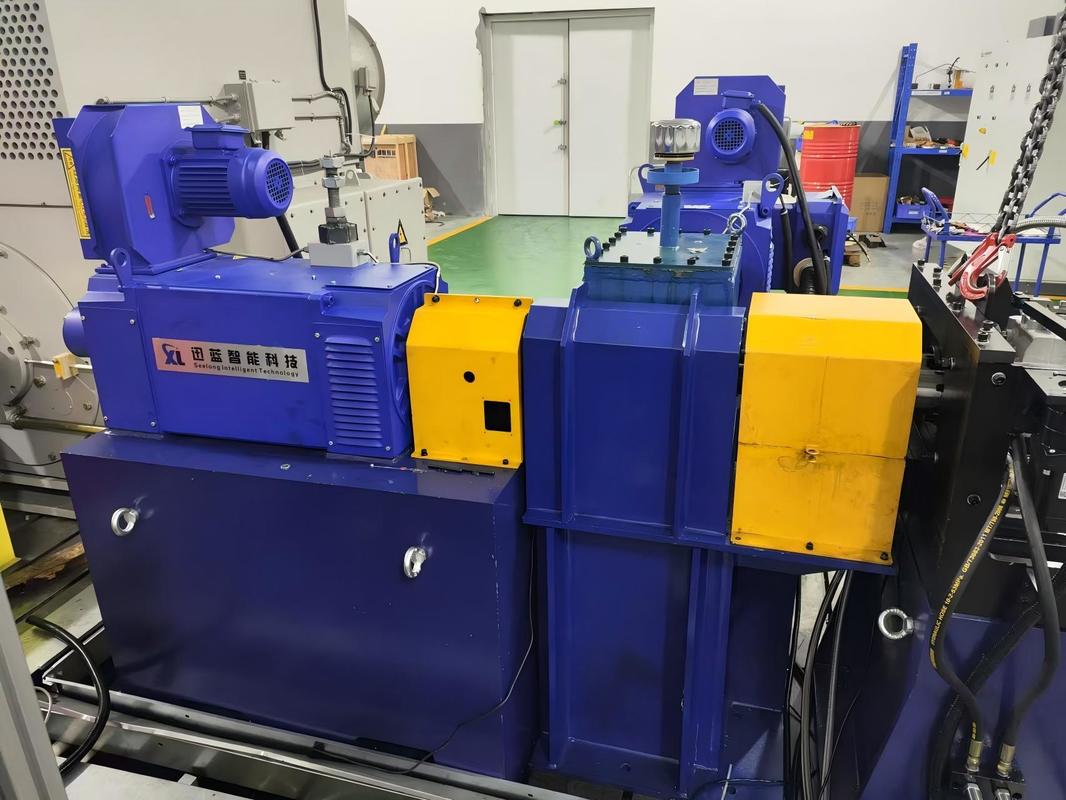

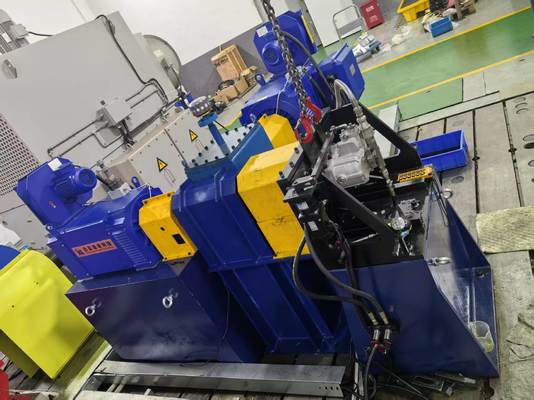

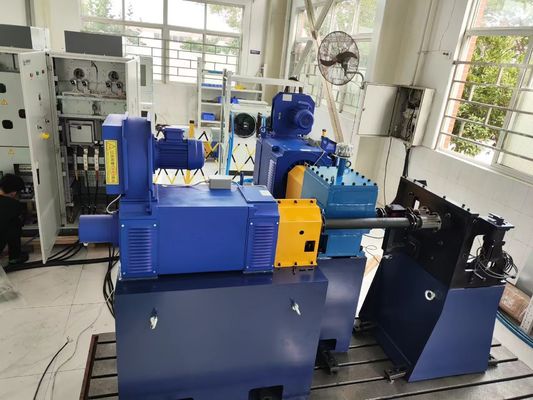

1. Ikhtisar Sistem Bangku Uji Dinamometer Pompa Hidrolik Industri 160kW SSCH160-6000-10000

Bangku uji dinamometer pompa hidrolik SSCH160-6000-10000 dirancang khusus untuk hidrolik industri tugas berat. Ia mengintegrasikan dinamometer listrik beban tinggi 160kW, pompa hidrolik tekanan tinggi kelas industri, modul beban multi-kondisi, dan sistem pengukuran dan kontrol kelas industri. Hal ini memungkinkan pengujian kinerja komprehensif pompa hidrolik industri di bawah tekanan tinggi (50MPa), beban tinggi (beban kontinu 160kW), dan kondisi operasi tunak. Sistem ini mendukung resirkulasi energi listrik 85%+, dan cocok untuk kalibrasi kinerja, verifikasi ketahanan 1000 jam, dan simulasi kerusakan pompa hidrolik tekanan tinggi yang digunakan dalam mesin cetak injeksi, mesin metalurgi, dan peralatan pertambangan. Ia memenuhi persyaratan pengujian keandalan tinggi, beban tinggi, dan siklus panjang dari industri hidrolik industri.

2. Komponen Sistem Bangku Uji Dinamometer Pompa Hidrolik Industri 160kW SSCH160-6000-10000

1) Pompa hidrolik tekanan tinggi industri: Tekanan terukur 50MPa, laju aliran 80L/menit, cocok untuk oli hidrolik anti-aus industri (seperti L-HM46/68), dengan stabilitas operasi jangka panjang tekanan tinggi, menyediakan sumber oli tekanan tinggi kontinu untuk modul beban, mensimulasikan kondisi pasokan oli aktual dari mesin cetak injeksi dan penekan metalurgi;

2) Modul tangki bahan bakar: Volume yang tersedia 200L, rentang penyesuaian dorongan 0-0.3MPa (beradaptasi dengan persyaratan pengaturan tekanan pompa industri), dilengkapi dengan sistem filtrasi tiga tahap (akurasi 10μm) untuk mencegah keausan pompa hidrolik yang disebabkan oleh kontaminasi oli dan memastikan kebersihan oli dan stabilitas sirkulasi di bawah kondisi tekanan tinggi;

3) Dinamometer listrik 160kW: Unit uji daya inti menyediakan pengaturan kecepatan tanpa langkah dari 0 hingga 10.000 rpm, mendukung operasi kelebihan beban 120% (durasi jangka pendek 10 menit, cocok untuk beban kejut start-up dan shutdown pompa industri), secara akurat mengontrol torsi tunak melalui pembebanan gaya elektromagnetik, dan menguji efisiensi pengembalian daya ≥85%;

4) Sensor torsi dan kecepatan: Rentang torsi 0-500Nm, rentang kecepatan 0-10000r/min, tingkat akurasi ≤0.1% FS, akuisisi data torsi dan kecepatan pompa hidrolik industri secara real-time, beradaptasi dengan kebutuhan akuisisi data tunak di bawah beban tinggi;

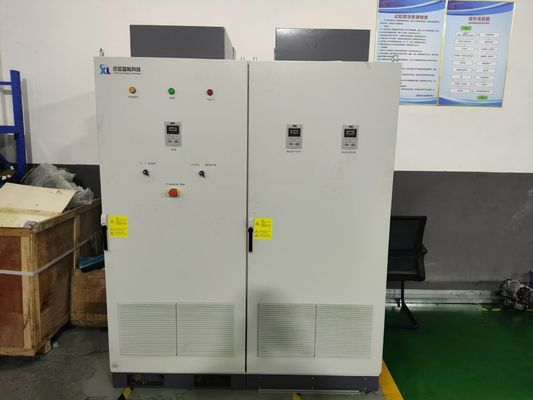

5) Sistem inverter frekuensi variabel: menggunakan kontrol torsi langsung (DTC) dengan akurasi kontrol ±0.01Hz; beroperasi dalam rentang suhu operasi 0°C hingga 45°C (kompatibel dengan fluktuasi suhu di bengkel industri), memiliki tingkat perlindungan IP54, beroperasi pada beban penuh 100% pada ketinggian di bawah 1000m, memiliki tingkat kebisingan ≤85dB, dan mendukung protokol komunikasi Modbus untuk LAN industri;

6) Modul beban: Modul-modul ini dibagi menjadi tiga jenis beban industri: ① Beban pelepas tekanan tinggi: Modul ini menggunakan grup katup pelepas kelas 50MPa untuk menguji karakteristik tekanan-aliran tunak tekanan tinggi dari pompa hidrolik; ② Beban penekanan proporsional: Modul ini menggunakan katup proporsional untuk mensimulasikan perubahan aliran selama penjepitan/pembukaan cetakan dari mesin cetak injeksi; dan ③ Silinder pemuatan tugas berat: Modul ini menggunakan aktuator hidrolik kelas 50kN untuk mensimulasikan kondisi tugas berat dari penekanan peralatan metalurgi dan pengangkatan mesin pertambangan.

7) Modul pengukuran dan kontrol: Mengintegrasikan unit akuisisi data multi-saluran (frekuensi sampling 300Hz, cocok untuk pengujian tunak industri), mendukung akuisisi simultan lebih dari 150 parameter termasuk torsi, tekanan (0-60MPa), aliran (0-100L/menit), suhu oli, dan secara otomatis menghasilkan kurva efisiensi volumetrik dan efisiensi total pompa, serta laporan pengujian khusus untuk peralatan industri.

8) Modul kendali jarak jauh: Modul ini menggunakan arsitektur dual-core DSP+FPGA, CPU arsitektur X86 (frekuensi utama 1.0GHz, memori 1GB, disk DOM 8GB), dan telah diinstal sebelumnya dengan sistem Win10 IoT Industrial Edition. Ia mendukung docking dengan sistem MES bengkel dan dapat mencapai kontrol lokal/jarak jauh dalam jarak 500m, beradaptasi dengan kebutuhan bengkel tanpa awak industri.



3. Parameter Teknis Bangku Uji Dinamometer Pompa Hidrolik Industri 160kW



Parameter	Indikator Teknis	Parameter	Indikator Teknis
Daya terukur	160kW	Rentang kecepatan torsi konstan	0-6000rpm
Kecepatan keluaran maksimum	10000rpm	Rentang kecepatan daya konstan	6000-10000rpm
Kapasitas kelebihan beban	120% (durasi jangka pendek 10 menit)	Torsi terukur	255Nm
Rentang pengukuran torsi	0-500Nm (sensor adaptif)	Efisiensi pemulihan energi	≥85% (kembali ke jaringan)
Akurasi pengukuran kecepatan	±0.01%FS	Metode pendinginan	Pendinginan air paksa + siklus disipasi panas independen
Metode kontrol	Kontrol loop tertutup tiga loop torsi/kecepatan/daya	Catu daya adaptor	380V±10% tiga fase 50Hz (diperlukan transformator independen)
Akurasi kontrol tunak	Torsi ±0.2% FS, kecepatan ±0.1rpm	Rentang daya pompa hidrolik yang berlaku	80-200kW (mencakup pompa daya sedang dan besar industri utama)



4. Standar Referensi Dinamometer Pompa Hidrolik Industri 160kW SSCH160-6000-10000



Standar domestik



1) GB/T 3766-2021 Aturan umum dan persyaratan keselamatan untuk sistem transmisi hidrolik dan komponennya
2) GB/T 17487-2021 Metode Uji Pompa Hidrolik
3) GB/T 23537-2017 Pompa Piston Hidrolik (Standar Khusus untuk Pompa Piston Tekanan Tinggi Industri)
4) JB/T 7039-2016 "Batas Nilai Kebisingan untuk Pompa Hidrolik" (Persyaratan Kepatuhan Kebisingan untuk Bengkel Industri)



Standar Internasional



1) ISO 4413:2010 " Tenaga fluida hidrolik-Aturan umum dan persyaratan keselamatan untuk sistem dan komponennya"
2) ISO 10770-1:2019 "Tenaga fluida hidrolik-Pompa dan motor-Bagian 1: Tekanan nominal, perpindahan nominal, dan kecepatan nominal" (Standar parameter nominal pompa industri)
3) DIN 24313:2019 Tenaga fluida hidrolik-Metode uji untuk pompa
4) ISO 9906:2012 "Mesin pembakaran internal bolak-balik-Kinerja" (cocok untuk pengujian kinerja motor penggerak pompa industri)



5. Keunggulan Inti Bangku Uji Dinamometer Pompa Hidrolik Industri 160kW SSCH160-6000-10000



1) Kemampuan pengujian tunak beban tinggi: Dinamometer 160kW mendukung operasi tunak dari 0-10.000 rpm, dengan akurasi kontrol torsi ±0.2% FS. Ia dapat melakukan pengujian tunak tekanan tinggi 50 MPa dari pompa hidrolik industri selama 72 jam berturut-turut, beradaptasi dengan simulasi kondisi operasi "operasi kontinu 24 jam" dari pompa mesin cetak injeksi.



2) Adaptasi mendalam terhadap tekanan tinggi industri: Pompa hidrolik kelas 50MPa + grup katup pelepas tekanan tinggi, mencakup persyaratan pengujian pompa plunger tekanan tinggi industri utama (35-70MPa), dapat secara akurat menangkap tren atenuasi efisiensi volumetrik pompa di bawah tekanan tinggi, memberikan dukungan data untuk pemilihan sistem hidrolik peralatan industri;



3) Keuntungan penghematan energi dan biaya: Dengan efisiensi retransmisi energi lebih dari 85%, sistem memulihkan sekitar 136kWh listrik per jam pada beban penuh 160kW, menghemat lebih dari 60% dalam biaya energi tahunan dibandingkan dengan bangku uji beban resistif tradisional. Ini sangat cocok untuk inspeksi kualitas batch dan pengujian daya tahan jangka panjang pompa industri.



4) Simulasi beberapa kondisi kerja industri: Modul beban mendukung peralihan tiga mode: luapan tekanan tinggi (penekanan metalurgi), penekanan proporsional (penjepitan cetakan injeksi), dan pemuatan beban berat (pengangkatan pertambangan). Pengujian kinerja pompa dalam skenario industri yang berbeda dapat diselesaikan tanpa mengganti peralatan.



5) Adaptasi bengkel industri: Sistem inverter frekuensi variabel memiliki perlindungan IP54 dan pendinginan air paksa, membuatnya dapat beradaptasi dengan lingkungan berdebu dan berfluktuasi suhu dari bengkel industri. Ia juga mendukung integrasi protokol Modbus dengan sistem MES bengkel, memungkinkan keterkaitan data pengujian dengan sistem manajemen produksi.



6) Desain keandalan tinggi: Komponen inti dari dinamometer terbuat dari bahan tahan lama kelas industri (seperti bantalan seri tugas berat industri SKF), dengan waktu perawatan tahunan ≤30 jam; sistem filtrasi tangki oli tiga tahap mengurangi keausan pompa hidrolik dan memperpanjang masa pakai peralatan pengujian.



6. Aplikasi Sistem Dinamometer Pompa Hidrolik Industri 160kW SSCH160-6000-10000



1) Pengujian pompa hidrolik mesin cetak injeksi tugas berat: Menargetkan pompa plunger tekanan tinggi 35-50MPa di mesin cetak injeksi, pengujian ini mengukur karakteristik tekanan-aliran dan efisiensi volumetrik di bawah kondisi penjepitan/injeksi cetakan untuk memastikan stabilitas pencetakan produk cetakan injeksi.



2) Verifikasi sistem hidrolik mesin metalurgi: Beradaptasi dengan pompa hidrolik 40-60MPa yang digunakan dalam penekan metalurgi dan pabrik penggulungan, mensimulasikan kondisi suhu tinggi dan beban berat, dan memverifikasi keandalan operasi jangka panjang tekanan tinggi dan kemampuan peringatan kerusakan pompa;



3) Inspeksi kualitas pompa hidrolik mesin pertambangan: Memberikan kalibrasi kinerja pabrik untuk pompa utama hidrolik (30-50MPa) dari ekskavator dan loader pertambangan, menguji kontrol sensitif beban dan kemampuan anti-polusi, dan memastikan ketersediaan peralatan di lingkungan pertambangan yang keras;



4) Pengujian mesin dek kapal: Untuk pompa hidrolik 30-40MPa yang digunakan dalam derek jangkar dan derek kapal, keluaran torsi dan efisiensi diuji di bawah kondisi kecepatan rendah dan beban berat untuk memenuhi persyaratan keandalan industri pembuatan kapal;



5) R&D dan peningkatan pompa hidrolik industri: Menyediakan R&D dan pengujian pompa daya sedang dan besar 80-200kW untuk produsen pompa hidrolik, mengoptimalkan struktur penyegelan tekanan tinggi dan desain pelat distribusi pompa, dan meningkatkan daya saing produk.



7. Daftar Model Bangku Uji Dinamometer Pompa Hidrolik Industri



Model	Konfigurasi inti (dinamometer listrik)	Kecepatan uji maksimum	Adaptasi tekanan pompa hidrolik
SSCH11-15000-35000	11kW, 7Nm	35000rpm	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000rpm	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000rpm	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000rpm	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000rpm	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000rpm	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000rpm	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000rpm	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000rpm	≤70MPa
Keterangan	Mendukung kustomisasi modul daya, kecepatan, dan beban sesuai dengan kebutuhan pelanggan (seperti menambahkan ruang lingkungan suhu tinggi dan modul uji anti-polusi)





•Pengiriman: Model standar dikirim dalam waktu 55 hari (siklus produksi untuk peralatan daya sedang lebih pendek dari 160kW); model khusus dikirim dalam waktu 55-110 hari (termasuk bantuan logistik internasional dan bea cukai, dan daftar deklarasi pabean khusus untuk peralatan daya sedang). Sebuah "kit instalasi modular" juga tersedia (dengan jalur inti yang terhubung sebelumnya, mengurangi waktu instalasi di lokasi menjadi 2 hari).



•Layanan purna jual: Komponen inti (dinamometer, flens torsi) dijamin selama satu tahun, dan kami menyediakan dukungan teknis dwibahasa seumur hidup dalam bahasa Mandarin dan Inggris (waktu respons ≤ 4 jam). Suku cadang dikirim secara domestik dalam waktu 24 jam dan dikirim secara internasional dalam waktu 7 hari. Kami juga menyediakan pelatihan operator gratis 1,5 hari (termasuk tutorial khusus tentang pengujian motor daya sedang), dan mendukung debugging jarak jauh (di komputer, termasuk panduan tentang konfigurasi solusi modular).
