SSCD350-1250/4500 350kW Motor Performance Sistem Bangku Dinamometer Listrik

1. SSCD350-1250/4500 350kW New Energy Motor Electric Dynamometer Bench Sistem Komponen Deskripsi

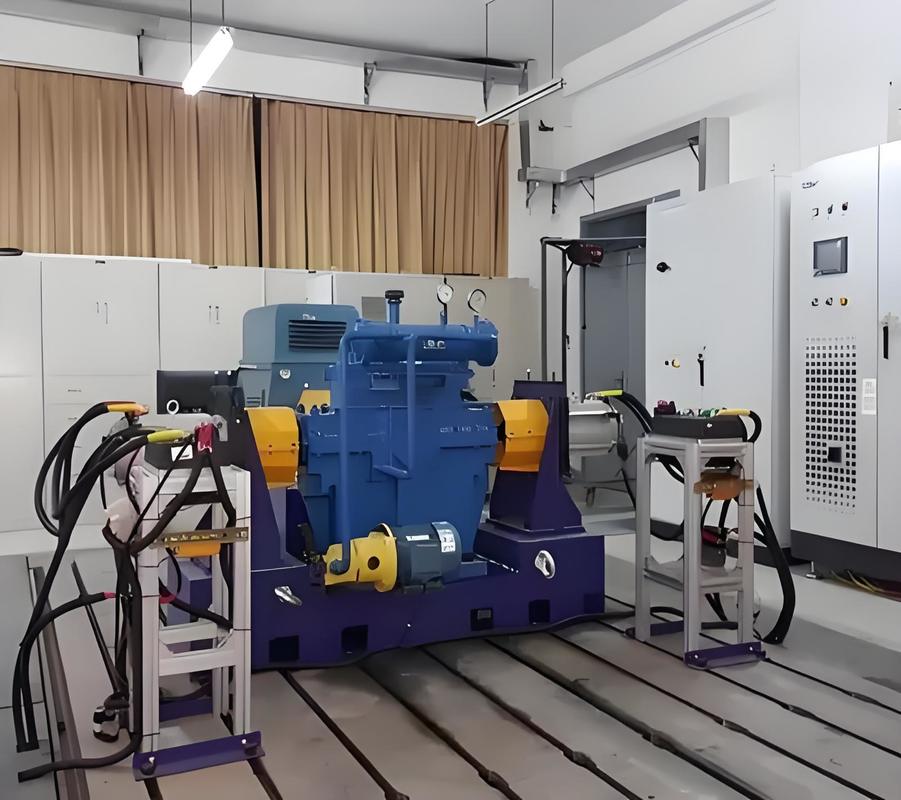

SSCD350-1250/4500 350kW Motor Performance Dynamometer Bench System adalah platform pengujian komprehensif berkinerja tinggi yang dirancang khusus untuk pengujian motor bertenaga menengah dan besar.Sistem ini mengintegrasikan modul inti seperti dinamometer, sensor torsi presisi tinggi, sistem pengukuran dan kontrol cerdas, dan simulator baterai jarak jauh,yang secara komprehensif mencakup kebutuhan verifikasi kinerja motor penggerak kendaraan komersial, motor industri menengah dan besar, dan motor khusus.



Nama komponen	Spesifikasi inti	Merek

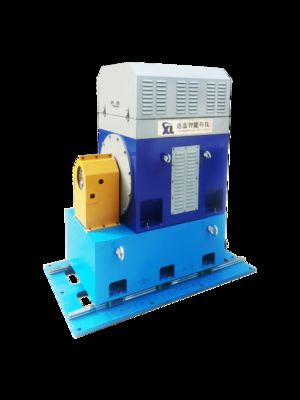

SSCD350-1250/4500 dinamometer listrik	Kekuatan: 350kW; Kecepatan nominal: 1250rpm, Torsi nominal: 2674Nm, Kecepatan maksimum: 4500rpm, Kecepatan daya konstan: 1250-3750rpm, Dingin air;	Seelong
Flang torsi	Flang torsi: 0-3000Nm (Keakuratan: 0,2% FS)	HBM

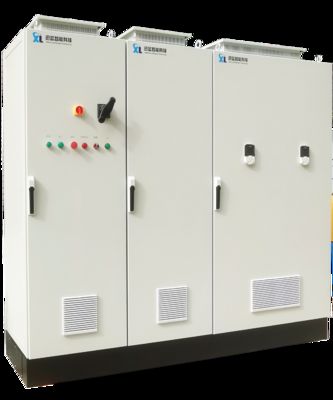

Sistem inverter frekuensi variabel	Tegangan masukan: AC tiga fase 380V ± 10%; Frekuensi: 50-60Hz; Nilai perlindungan overcurrent: 1,5 kali arus nominal; Beberapa perlindungan terhadap overload, overvoltage, dan overheating.	ABB
Sistem pengukuran dan kontrol XLP-1000	PC industri: IPC710, CPU: i7, Memori: 32GB, Hard Disk: 1TB, Perangkat Lunak Sistem Pengukuran dan Kontrol XLP-1000	Seelong
Sistem pengumpulan data	Ini termasuk unit akuisisi getaran, unit akuisisi suhu, unit akuisisi input analog, dan unit akuisisi input digital.	Advantech ADAM-4017+
Penganalisis daya	Model: WT5006; Keakuratan dasar: 0,03% (0,01% dari pembacaan + 0,02% dari kisaran) Bandwidth: DC, 0,1Hz - 1MHz Layar sentuh LCD 6 saluran + MTR	Seelong
Transformer arus	1000A, 0,05% FS
Simulator Baterai	Tegangan keluar: 24-1200V Kekuatan nominal: 300 kW Daya puncak: 375kW Listrik nominal: 800A Arus puncak: 1000A Tegangan umpan balik: 323-427V Simulasi baterai: Bisa mensimulasikan tujuh jenis baterai: baterai lithium ternar, baterai lithium manganese oxide, baterai lithium titanate, baterai lithium cobalt oxide,Baterai lithium iron phosphate, baterai asam timbal, dan baterai nikel-logam hidrida.	Seelong
Opsional
Kopling	Kecepatan yang diizinkan: 5000 rpm, torsi yang diizinkan: 3000Nm	Seelong

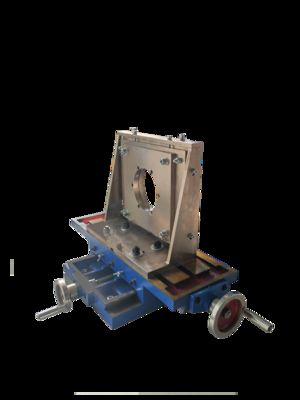

Motor bracket	Jangkauan penyesuaian bracket (tinggi pusat motor): 200mm-500mm	Seelong
Plat besi cor	Bahan: HT300 (kekuatan tarik ≥300MPa); peredam kejut dan pelat besi cor memastikan stabilitas selama pengujian kecepatan tinggi.	Seelong
Amortisator	Spring shock absorber; shock absorber dan lempeng besi cor memastikan stabilitas selama pengujian kecepatan tinggi.	Seelong



2. SSCD350-1250/4500 350kW Dinamometer Listrik Parameter Teknis



Kategori Parameter	Indikator teknis
Produsen dinamometer	Seelong
Kekuatan nominal	350kW.
Torsi nominal	2674Nm
Kecepatan nominal	1250 rpm
Kecepatan maksimum	4500 rpm
Rentang kecepatan torsi konstan	0-1250 rpm
Rentang kecepatan daya konstan	1250-3750 rpm
Model sensor torsi	T40B
Produsen sensor torsi	HBM
Jangkauan sensor torsi (Nm)	0-3000Nm
Tingkat akurasi	00,2% FS



3. SSCD350-1250/4500 Kinerja Motor 350kW Sistem Bangku Dinamometer Listrik Keuntungan Utama



1) Cakupan kinerja yang komprehensif: Dynamometer inti memiliki daya 350kW, torsi kisaran 0-3000Nm, dan kecepatan maksimum 4500rpm, yang dapat memenuhi kebutuhan pengujian kondisi penuh dari motor kekuatan menengah dan tinggi.Kisaran daya konstan 1250-3750rpm cocok untuk berbagai karakteristik operasi motor.



2) Keakuratan pengukuran yang sangat baik: Flang torsi HBM memiliki akurasi 0,2% FS, dan analizer kekuatan Seelong memiliki akurasi dasar 0,03%.Hal ini memastikan akuisisi yang akurat dari data kunci seperti torsi, daya, dan suhu.



3) Kompatibilitas sistem yang kuat: Simulator baterai mendukung 7 model baterai arus utama, dengan tegangan output 24-1200V dan arus puncak 1000A, beradaptasi dengan kebutuhan pasokan listrik dari berbagai jenis motor;sistem konverter frekuensi ABB kompatibel dengan tegangan masuk luas 380V±10% dan memiliki stabilitas yang luar biasa.



4) Konfigurasi lengkap dan fleksibel: Ini mencakup modul inti seperti pengukuran dan kontrol, pengumpulan data, dan analisis daya.Bracket memiliki rentang penyesuaian 200mm-500mm untuk menyesuaikan diri dengan persyaratan instalasi yang berbedaKombinasi dari pelat besi cor dan peredam spring memastikan stabilitas uji.



4. SSCD350-1250/4500 350kW Motor Performance Electric Dynamometer Bench System Area Aplikasi



1) Sektor kendaraan energi baru: Cocok untuk pengujian kinerja motor penggerak (termasuk mobil pribadi dan kendaraan komersial) untuk kendaraan energi baru, termasuk daya, torsi, efisiensi, dan daya tahan,untuk memenuhi kebutuhan pencocokan baterai arus utama seperti lithium ternar dan lithium iron phosphate.



2) Bidang motor industri: Kami dapat melakukan pengujian pabrik dan pengujian tipe pada motor asinkron industri dan motor sinkron 350kW dan di bawahnya,yang mencakup verifikasi kinerja motor pendukung seperti pompa air, kipas, dan kompresor.



3) Lapangan motor khusus: Dilengkapi untuk pengujian khusus motor khusus bertenaga menengah dan tinggi yang digunakan dalam mesin rekayasa, kapal, transportasi kereta api dan skenario lainnya,memenuhi persyaratan pengujian torsi tinggi dan kisaran kecepatan yang luas.



4) Lembaga R&D dan pengujian: Menyediakan R&D kinerja motor dan platform pengujian kepatuhan standar untuk universitas, lembaga penelitian dan lembaga pengujian pihak ketiga,dan mendukung implementasi solusi pengujian yang disesuaikan.



5. SSCD350-1250 /4500 Kinerja Motor 350kW Standar Referensi Sistem Bangku Dinamometer Listrik



1) Standar Nasional:



GB/T 18488.1-20 24 "Sistem Penggerak Motor untuk Kendaraan Listrik - Bagian 1: Ketentuan Teknis",

GB/T 18488.2-20 24 "Sistem Penggerak Motor untuk Kendaraan Listrik - Bagian 2: Metode Uji",

GB 755-2019 "Rating dan Kinerja Mesin Listrik Berputar",

JB/T 10634-20 23 "Dinamometer Listrik".



2) Standar internasional:



ISO 15084-1:2017 Kendaraan jalan - Sistem penggerak listrik - Bagian 1: antarmuka daya;

IEC 60034-1:2017 Mesin listrik berputar - Bagian 1: Peringkat dan kinerja.



3) Berkaitan industri: Komponen-komponen seperti simulator baterai dan analis daya memenuhi standar akurasi dan keselamatan industri masing-masing (misalnya, sensor torsi HBM T40B memenuhi ISO 16613:Standar kalibrasi 2013, dan sistem konversi frekuensi ABB sesuai dengan standar keselamatan IEC 61800-5-1.



6. Motor Performance Dynamometer Test Bench System Model Daftar



Model	Kekuatan (kW)	Torsi (Nm)	Kecepatan nominal (rpm)	Kecepatan maksimum (rpm)	Keakuratan pengukuran torsi
SSCD15-1000/4500	15	143	1000	4000	00,2% FS
SSCD30-1000/4500	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD75-1000/4000	75	716	1000	4000	00,2% FS
SSCD90-1000/3500	90	859	1000	3500	00,2% FS
SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
SSCD300-1000/3300	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
SSCD300-1500/3800	300	1910	1500	3800	00,2% FS
SSCD350-1250/4500	350	2674	1250	4500	00,2% FS
SSCD400-1500/3800	400	2546	1500	3800	00,2% FS
SSCD500-1500/3800	500	3183	1500	3800	00,2% FS
Daya, kisaran kecepatanand Jumlah Modul Akuisisi Dapat DisesuaikanaS Dibutuhkan.



7. Pengiriman dan layanan purna jual



Pengiriman:Model standar dikirim dalam 90 hari; model yang disesuaikan dikirim dalam 90-180 hari (termasuk logistik internasional dan bantuan bea cukai).



Layanan purna jual:Garansi 1 tahun untuk komponen inti (dinamometer, torsi flange), dukungan teknis dua bahasa seumur hidup (Cina dan Inggris) (waktu respons ≤ 4 jam);suku cadang dikirim di dalam negeri dalam waktu 24 jam dan dikirim di luar negeri dalam waktu 7 hari; 1,5 hari pelatihan operasi gratis disediakan; debugging jarak jauh didukung (berbasis komputer, termasuk panduan konfigurasi solusi modular).

8. FAQ

T: Berapa jumlah pesanan minimum untuk kerja sama kami?

A: Kami mendukung pesanan jejak kecil 1 pcs untuk produk stok.

T: Bagaimana saya bisa mempelajari lebih lanjut tentang produk?

A: Silakan tinggalkan email Anda dan kami akan mengirimkan buku sampel elektronik Anda.

T: Berapa jangka waktu pembayaran Anda?

A: Biasanya 40% T / T deposit, membayar penuh sebelum pengiriman.

T: Berapa waktu pengiriman pesanan saya?

A: Siklus produksi dinamometer adalah 6-8 minggu, siklus produksi sensor adalah 2-3 minggu, produk lain silakan hubungi kami.

T: Bagaimana kita mendapatkan solusi keseluruhan dari bangku uji?

A: Tinggalkan kami email Anda, staf teknis kami akan berkomunikasi dengan Anda tentang rencana rinci.

T: Bisakah saya datang mengunjungi pabrik Anda?

A: Tentu saja, Anda selalu disambut untuk berkunjung.
