SSCD200-1000/3300 200kWKinerja MotorDinamometer listrikSistem Bangku Uji

1. SSCD200-1000/3300 200kWMotor Energi BaruDinamometer listrikSistem bangku Deskripsi komponen

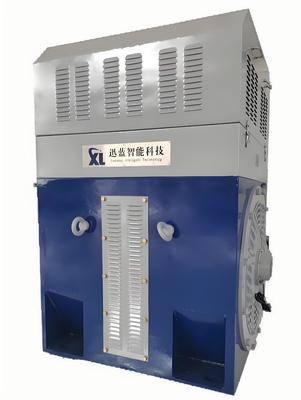

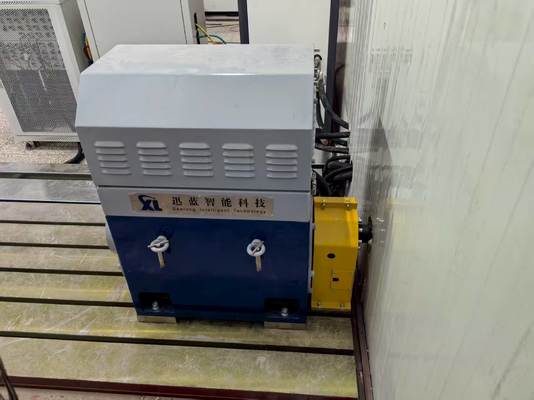

SSCD200-1000/3300 200kW Motor Performance Dynamometer Test Bench System adalah platform pengujian komprehensif berkinerja tinggi yang dirancang khusus untuk pengujian motor bertenaga menengah dan besar.Sistem ini mengintegrasikan modul inti seperti dinamometer, sensor torsi presisi tinggi, sistem pengukuran dan kontrol cerdas, dan simulator baterai jarak jauh,yang secara komprehensif mencakup kebutuhan verifikasi kinerja motor penggerak kendaraan komersial, motor industri menengah dan besar, dan motor khusus.

2. SSCD200-1000/3300 200kW Dinamometer listrikParameter teknis

3. SSCD200-1000/3300 200kWKinerja MotorDinamometer listrikSistem bangku Keuntungan Utama

• Adaptasi yang tepat untuk daya menengah dan tinggi

Dengan daya nominal 200kW dan rentang torsi 0-1910Nm, dan kecepatan maksimum 3300rpm, itu mencakup kebutuhan pengujian kondisi penuh dari motor kekuatan menengah dan besar;kisaran daya konstan 1000-3000rpm secara akurat sesuai dengan karakteristik operasi motor penggerak kendaraan komersial dan motor industri menengah dan besar, menghindari titik mati tes.

• Jaminan akurasi pengukuran multidimensional

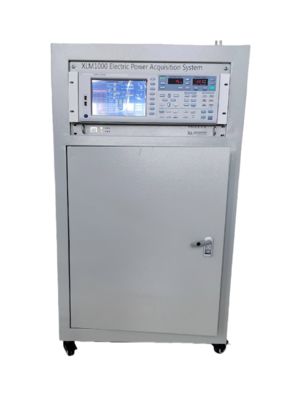

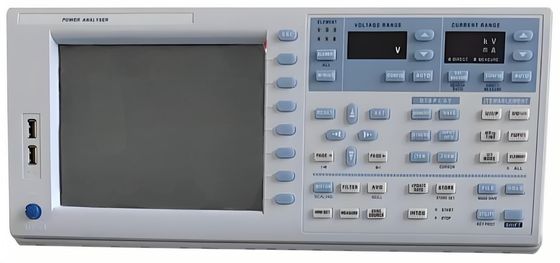

Dilengkapi dengan HBM 0,2% FS presisi tinggi torsi flange, dikombinasikan dengan Seelong WT5006 analizer daya (0,03% presisi dasar) dan sistem akuisisi data multi-saluran Advantech,mencapai akuisisi sinkron dan akurat dari parameter kunci seperti torsi, daya, suhu, dan getaran, dengan kesalahan data ≤ 0,5%, memenuhi persyaratan ketat untuk akurasi pengujian dalam standar nasional GB/T 18488-2024.

• Kompatibilitas adegan luas

Simulator baterai mendukung output tegangan yang luas dari 24-1200V, beradaptasi dengan kebutuhan pasokan listrik dari motor bertenaga menengah dan tinggi dari 48V tegangan rendah hingga 800V tegangan tinggi;sistem konverter frekuensi ABB kompatibel dengan input tegangan lebar 380V±10%, mempertahankan operasi yang stabil bahkan di bawah skenario fluktuasi tegangan, dan dapat beradaptasi dengan lingkungan jaringan listrik regional yang berbeda.

• Konfigurasi fleksibel dan operasi stabil

Sistem ini mencakup modul inti seperti pengukuran dan kontrol, akuisisi data, dan analisis daya. Komponen opsional seperti kopling dan bracket motor dapat dikombinasikan sesuai kebutuhan.Bracket motor memiliki rentang penyesuaian 200-500mm untuk mengakomodasi motor dari spesifikasi yang berbedaKombinasi pelat besi cor HT300 dan peredam kejut pegas secara efektif mengurangi gangguan getaran selama pengujian dan memastikan operasi stabil peralatan jangka panjang.

4. SSCD200-1000/3300 200kW MdokterPkinerjaDinamometer listrik TadalahBEnchSYstem AplikasiAalasan

1)Sektor kendaraan energi baru

Hal ini cocok untuk pengujian daya, torsi, efisiensi dan daya tahan motor penggerak untuk kendaraan komersial energi baru (truk ringan, truk menengah) dan kendaraan penumpang hibrida.Hal ini dapat dicocokkan dengan 800V tegangan tinggi motor platform dan memenuhi persyaratan uji untuk overspeed, kelebihan beban dan kemampuan beradaptasi lingkungan suhu tinggi dan rendah dalam GB/T 18488-2024.

2)Lapangan motor industri

Pengujian pabrik dan pengujian tipe dilakukan pada motor industri menengah dan besar 200kW dan di bawahnya (seperti motor untuk pompa air menengah dan besar, kipas, dan kompresor).Ini dapat memverifikasi indikator kinerja utama seperti peringkat efisiensi energi motor (sesuai dengan GB 18489-2023), karakteristik kenaikan suhu, dan karakteristik beban.

3)Lapangan motor khusus

Ini cocok untuk pengujian khusus motor khusus seperti mesin konstruksi kecil dan menengah (pembawa, penggali), mesin bantu kapal, dan motor bantu transit kereta api,memenuhi persyaratan verifikasi kinerja dalam skenario torsi tinggi (≤1910Nm) dan kecepatan menengah hingga tinggi (≤3300rpm).

4)Lembaga penelitian dan pengujian

Kami menyediakan platform pengujian untuk motor bertenaga menengah dan tinggi untuk universitas, lembaga penelitian, dan organisasi pengujian pihak ketiga,mendukung solusi pengujian yang disesuaikan (seperti tes penuaan motor dan tes simulasi kesalahan) untuk membantu mengoptimalkan kinerja motor dan memverifikasi kepatuhan standar.

5. SSCD200-1000/3300 200kWKinerja MotorDinamometer listrikStandar Referensi Sistem Bangkus

Standar Nasional

• GB/T 18488-2024 Sistem Penggerak Motor untuk Kendaraan Listrik
• GB 755-2019 Rating dan Kinerja Mesin Listrik Berputar
• GB 18489-2023 Batas Efisiensi Energi dan Kelas Efisiensi Energi untuk Motor Asinkron Tiga Fase Berukuran Kecil dan Menengah
• JB/T 10634-2023 Dinamometer Listrik

Standar Internasional

• ISO 15084-1:2017 Kendaraan jalan - Sistem penggerak listrik - Bagian 1: Antarmuka daya
• IEC 60034-1:2017 Mesin listrik berputar ¢ Bagian 1: Klasifikasi dan kinerja

Standar terkait industri

• Sensor torsi HBM T40B: Sesuai dengan ISO 16613:2013 "Pengukuran gaya dinamis - Metode kalibrasi untuk sensor torsi".
• Sistem konversi frekuensi ABB: Sesuai dengan IEC 61800-5-1:2017 "Sistem penggerak listrik dengan kecepatan variabel ¢ Bagian 5-1: Persyaratan keselamatan ¢ Listrik, termal dan energi"
• Analis daya: Sesuai dengan IEC 62386-101:2017 "Sumber daya untuk peralatan elektronik - Bagian 101: Persyaratan kinerja"

6. Kinerja MotorDinamometer listrikSistem bangku Model Daftar

7. Pengiriman dan Layanan Pasca-penjualan

1)Pengiriman

• 90 hari dari pemesanan (termasuk pengujian pabrik);
• Model yang disesuaikan: Waktu pengiriman adalah 90-180 hari (termasuk konfirmasi solusi, produksi,Debugging dan logistik internasional dan bantuan bea cukai) tergantung pada kebutuhan yang disesuaikan.

2)Layanan purna jual

• Periode garansi: Komponen inti (dinamometer, torsi flange) dijamin selama 1 tahun;
• Dukungan Teknis: Dukungan teknis bilingual seumur hidup (bahasa Inggris dan Cina) disediakan, dengan waktu respons ≤4 jam (selama jam kerja).
• Pasokan suku cadang: suku cadang domestik akan dikirim dalam waktu 24 jam, dan suku cadang internasional akan dikirim dalam waktu 7 hari (tidak termasuk waktu clearance bea cukai).
• Layanan pelatihan: 1,5 hari pelatihan operasi gratis di lokasi (termasuk operasi peralatan, penggunaan perangkat lunak, dan pemeliharaan harian);

• Remote debugging: Mendukung debugging jarak jauh melalui komputer, dan menyediakan panduan konfigurasi solusi modular dan pemecahan masalah.
