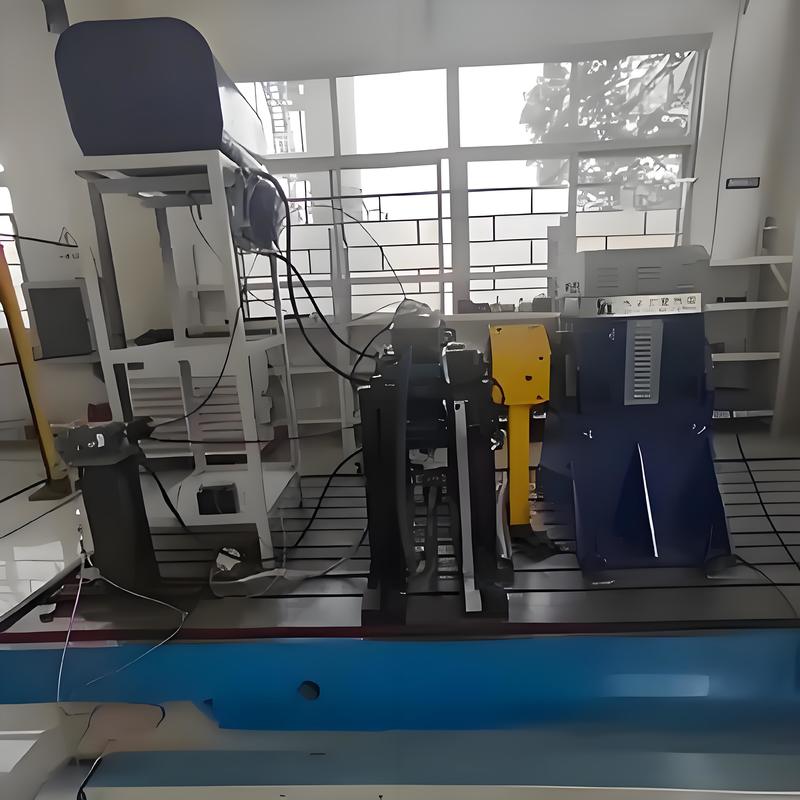

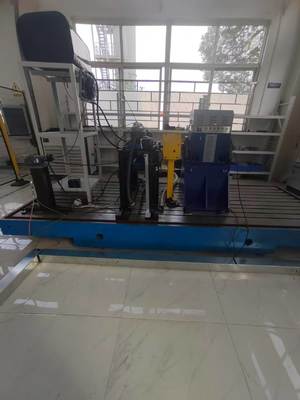

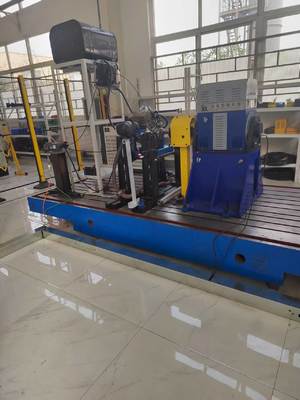

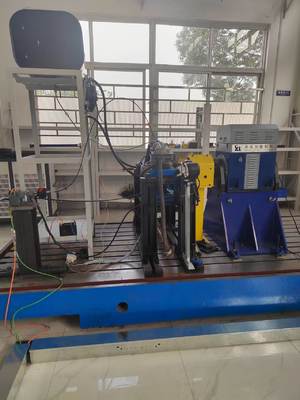

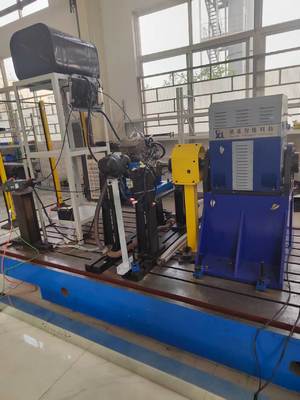

SSCG132-3000/10000 132kW Mesin UAV Electric Dynamometer Test Bench
1. SSCG132-3000/10000 132kWUAVEmenginjakElistrikDDaminometerTadalahBEnch Komponen Deskripsi
SSCG132-3000/10000 132kW UAV Engine Electric Dynamometer Test Bench adalah sistem pengujian komprehensif yang dirancang khusus untuk penelitian dan verifikasi mesin UAV bertenaga tinggi.Sistem ini mengintegrasikan dinamometer listrik presisi tinggi, sistem pengukuran dan kontrol modular, dan unit pengumpulan data multi-saluran, memungkinkan evaluasi komprehensif dari parameter kinerja utama seperti torsi, kecepatan, daya,dan konsumsi bahan bakar mesin turboshaft/turboprop kelas 132kW.
| Nama komponen |
Spesifikasi inti |
BRand |

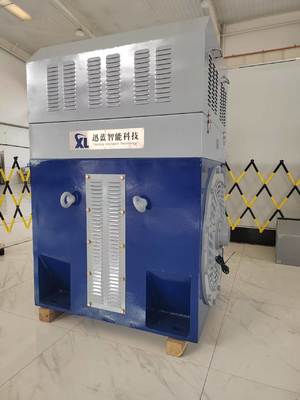

| SSCG132-3000/10000 dinamometer listrik |
Daya 132kW, kecepatan nominal 3000rpm, kecepatan maksimum 10000rpm, torsi nominal 420Nm, desain pendingin udara. |
Seelong |
| Flang torsi |
Kisaran pengukuran 0-500Nm, akurasi 0,2% FS |
HBM |
| Sistem inverter frekuensi variabel |
beberapa perlindungan terhadap overload, overvoltage, dan overheating. |
ABB |
| Sistem pengukuran dan kontrol XLE-1000 |
PC industri: IPC710; CPU: Intel Core i7; Memori: 32GB DDR4; Hard Drive: 1TB SSD; Perangkat lunak XLE-1000 yang telah diinstal sebelumnya |
Seelong |
| Sistem pengumpulan data |
Termasuk modul suhu rendah 6-saluran, modul suhu tinggi 8-saluran, dan modul analog 8-saluran, mengintegrasikan PT100, tekanan, dan sensor suhu dan kelembaban. |
Seelong |
| Servo throttle actuator |
Kekuatan pemicu 150N, pukulan 120mm; Simulasi gas elektronik: dual-channel 0-2.5V/5V |
Seelong |
| pengukur konsumsi bahan bakar |
Jenis penimbang, rentang pengukuran 10-50Kg/jam, akurasi 0,2%FS |
Seelong |
| Kipas frekuensi variabel sentrifugal |
30 kW daya, digunakan untuk disipasi panas dari perangkat yang sedang diuji. |
Seelong |
| Opsional - Kopling |
Torsi yang diizinkan: 500Nm; Kecepatan yang diizinkan: 18000 r/min |
Seelong |
| Opsional - Motor bracket |
Non-standar khusus berbentuk L, ketebalan dinding > 50 mm |
Seelong |
| Opsional - pelat besi cor |
Bahan: HT300; Ketampakan: ≤0,05mm/m; Kerapatan permukaan: Ra≤1,6μm; Amortisator dan pelat besi cor memastikan stabilitas selama pengujian kecepatan tinggi. |
Seelong |
| Opsional - Amortisator |
Tipe pegas, beban nominal 100-300kg, koefisien peredam 0,2-0.3, cocok untuk frekuensi getaran 5-10Hz; peredam kejut dan pelat besi cor memastikan stabilitas selama pengujian kecepatan tinggi. |
Seelong |
2.SSCG132-3000/10000 132kWDinamometer listrikParameter teknis
| Parameter |
Spesifikasi |
| Model |
SSCG132-3000/10000 |
| Kekuatan nominal |
132kW |
| Kecepatan nominal |
3000 putaran per menit |
| Torsi nominal |
420Nm |
| Kecepatan maksimum |
10000 putaran per menit |
| Metode pendinginan |
Dingin udara |
| Tingkat perlindungan |
IP54 |
| Kapasitas overload |
150% dari daya nominal |
| Keakuratan pengukuran torsi |
± 0,2% FS |
| Keakuratan pengukuran kecepatan |
± 1 rpm |
3. SSCG132-3000/10000 132kW Mesin UAV Dinamometer Listrik Keuntungan inti
Kontrol presisi tinggi: Flange torsi dan meter konsumsi bahan bakar memiliki akurasi 0,2% FS, dan dikombinasikan dengan algoritma PID, kontrol fluktuasi kecepatan dicapai (nilai khas < ± 0,1%).
Manajemen energi empat kuadran: Mendukung operasi dual-mode listrik/generator, dengan efisiensi umpan balik energi yang tinggi, dan beradaptasi dengan kebutuhan pengujian kondisi penuh mesin drone.
Skalabilitas modular: Sistem pengukuran dan kontrol XLE-1000 mendukung akuisisi data multi-saluran, dan komponen opsional dapat disesuaikan secara fleksibel dengan skenario uji yang berbeda.
Perlindungan keselamatan: Sistem konverter frekuensi mengintegrasikan perlindungan overload, overvoltage, dan overheat untuk memastikan stabilitas selama pengujian kecepatan tinggi.
Desain getaran rendah: Amortisator disesuaikan dengan frekuensi getaran 5-10Hz, dan pelat besi cor memastikan akurasi pengujian.
4. SSCG132-3000/10000 132kW UAV Engine Electric Dynamometer Bidang Aplikasi
Pengembangan mesin kendaraan udara tak berawak (UAV): Pengujian proses penuh yang berlaku untuk mesin turboshaft/turboprop kelas 132kW.
Verifikasi propulsi aeroangkasa: Mendukung pengujian daya tahan bahan yang sulit untuk mesin seperti paduan suhu tinggi dan paduan titanium.
Uji daya energi baru: Penilaian efisiensi umpan balik energi sistem powertrain hibrida.
Kalibrasi motor industri: digunakan untuk kalibrasi karakteristik torsi-kecepatan motor presisi tinggi.
5. SSCG132-3000/10000 132kW Mesin UAV Dinamometer Listrik Standar Referensi
Standar keselamatan listrik: Memenuhi standar efisiensi energi IEC 60034-30-1.
Standar pengumpulan data: sesuai dengan sistem manajemen pengukuran ISO 10012.
Standar adaptasi lingkungan: Memenuhi persyaratan pengujian lingkungan dari seri GB/T 2423.
6.Dinamometer Mesin UAV ListrikModel Daftar
| Model |
Kekuatan (kW) |
Torsi (Nm) |
Kecepatan nominal (rpm) |
Kecepatan maksimum (rpm) |
Keakuratan pengukuran torsi |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
00,2% FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
00,2% FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
00,2% FS |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
00,2% FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
00,2% FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
00,2% FS |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
00,2% FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
00,2% FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
00,2% FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
00,2% FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
00,2% FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
00,2% FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
00,2% FS |
| Kekuatan, Kecepatan Jangkauanand Jumlah Modul Akuisisi Dapat DisesuaikanaS Dibutuhkan. |
7. Pengiriman dan Layanan Pasca-penjualan
Pengiriman: Model standar dikirim dalam waktu 90 hari; model khusus dikirim dalam waktu 90-180 hari (termasuk logistik internasional dan bantuan clearance bea cukai).
Layanan purna jual: garansi 1 tahun untuk komponen inti (dinamometer, torsi flange), dukungan teknis selama hidup dwibahasa (Cina dan Inggris) (waktu respons ≤ 4 jam);suku cadang dikirim di dalam negeri dalam waktu 24 jam dan dikirim di luar negeri dalam waktu 7 hari; 1,5 hari pelatihan operasi gratis disediakan; debugging jarak jauh didukung (berbasis komputer, termasuk panduan konfigurasi solusi modular).
8. FAQ
T: Berapa jumlah pesanan minimum untuk kerja sama kami?
A: Kami mendukung pesanan jejak kecil 1 pcs untuk produk stok.
T: Bagaimana saya bisa mempelajari lebih lanjut tentang produk?
A: Silakan tinggalkan email Anda dan kami akan mengirimkan buku sampel elektronik Anda.
T: Berapa jangka waktu pembayaran Anda?
A: Biasanya 40% T / T deposit, membayar penuh sebelum pengiriman.
T: Berapa waktu pengiriman pesanan saya?
A: Siklus produksi dinamometer adalah 6-8 minggu, siklus produksi sensor adalah 2-3 minggu, produk lain silakan hubungi kami.
T: Bagaimana kita mendapatkan solusi keseluruhan dari bangku uji?
A: Tinggalkan kami email Anda, staf teknis kami akan berkomunikasi dengan Anda tentang rencana rinci.
T: Bisakah saya datang mengunjungi pabrik Anda?
A: Tentu saja, Anda selalu disambut untuk berkunjung.
