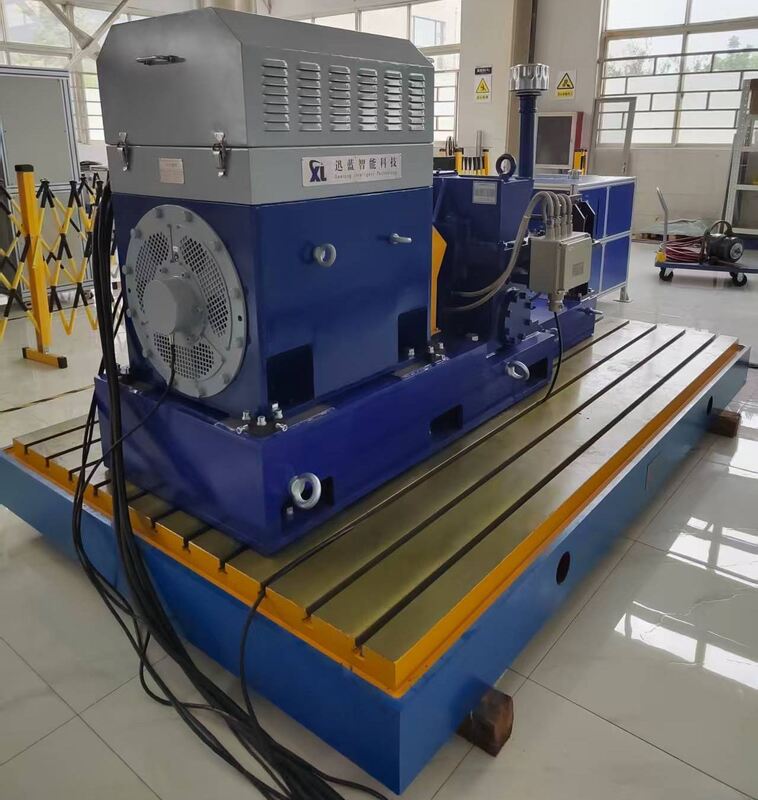

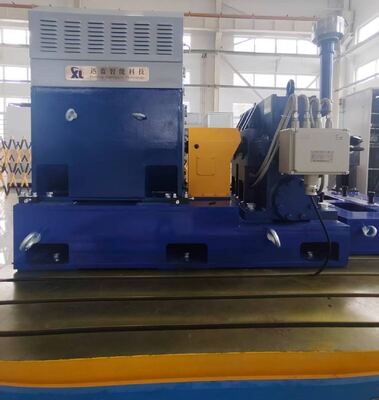

SSCD200-1000/3300 1910Nm Torsi Nominal 3300rpm Max Speed Gearbox Transmission Dynamometer
1.Deskripsi komponen SSCD200-1000/3300 Dynamometer Transmisi Kotak Gir

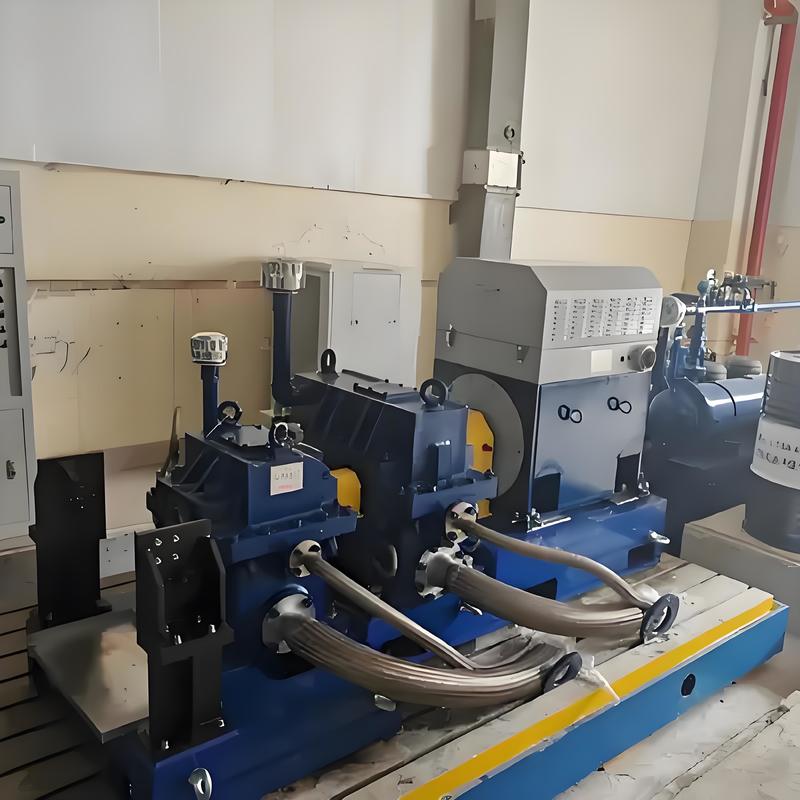

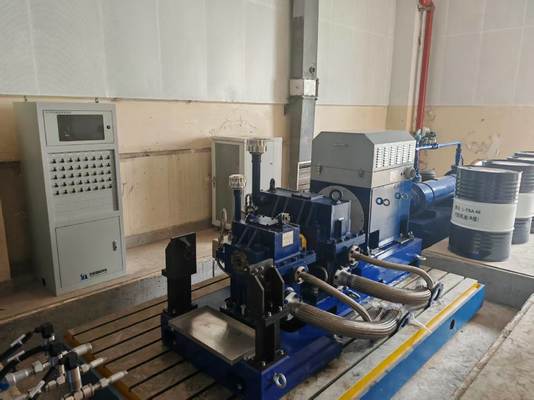

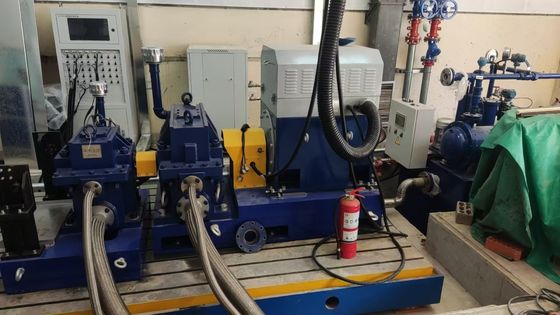

SSCD200-1000/3300 Gearbox Test Bench adalah perangkat berkinerja tinggi yang dirancang khusus untuk pengujian gearbox presisi tinggi, yang banyak digunakan dalam manufaktur industri, tenaga angin,mesin konstruksi, otomotif, dan transportasi kereta api. bangku ini mengintegrasikan Seelong's drive dynamometer (SSCD200-1000/3300 model, 200 kW daya, kecepatan nominal 1000rpm, kecepatan maksimum 3300rpm,Keakuratan pengukuran torsi 0.2% FS) dan dinamometer beban (model SSCD110-300/600, daya 110kW, kecepatan nominal 300rpm, kecepatan maksimum 600rpm), dikombinasikan dengan sistem inverter ABB (tekanan kontrol torsi 0,2% FS,Keakuratan kontrol kecepatan ±1rpm, waktu respons 5ms) dan sistem pengukuran dan kontrol XLP-1000 dari Seelong (dilengkapi dengan prosesor Intel Core i7, memori DDR4 32GB, dan SSD 1TB),memungkinkan pemantauan komprehensif dan kontrol yang tepat dari parameter kunci seperti torsi, kecepatan, suhu, dan tekanan.
| Nama komponen |
Spesifikasi inti |
Merek |
|
SSCD110-300/600
dinamometer listrik beban
|
Kekuatan: 110kW; Kecepatan nominal: 300rpm; Torsi nominal: 3501Nm; Kecepatan maksimum: 600rpm; Sensor pengukuran torsi: 0-5000Nm (keakuratan: 0.2%FS) |
Seelong |

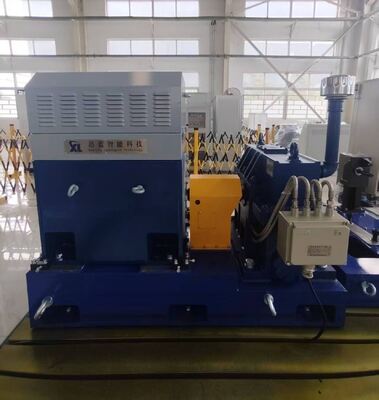

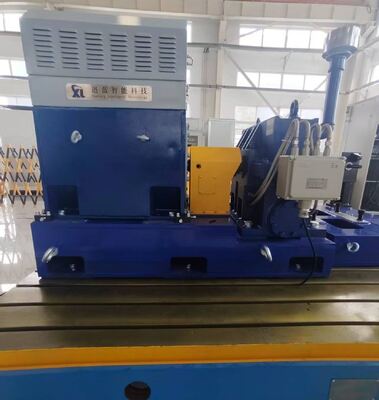

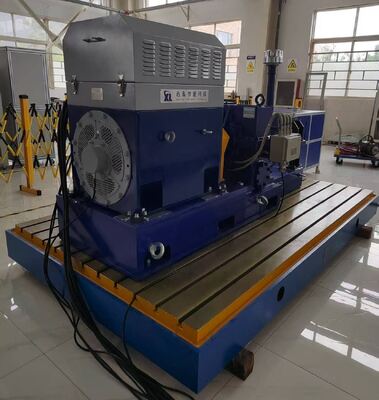

| SSCD200-1000/3300 dinamometer listrik penggerak |
Kekuatan: 200kW; Kecepatan nominal: 1000rpm; Torsi nominal: 1910Nm; Kecepatan maksimum: 3300rpm; Sensor pengukuran torsi: 0-2000Nm (keakuratan: 0.2%FS) |
Seelong |
| Perangkat kalibrasi torsi |
Kalibrasi torsi flange torsi |
Seelong |
| Sistem inverter frekuensi variabel |
Sistem inverter frekuensi variabel multi-drive; akurasi kontrol torsi 0,2% FS; akurasi kontrol kecepatan ± 1 rpm; waktu respons 5 ms; dilengkapi dengan beberapa perlindungan terhadap overload, overvoltage,dan overheating. |
ABB |

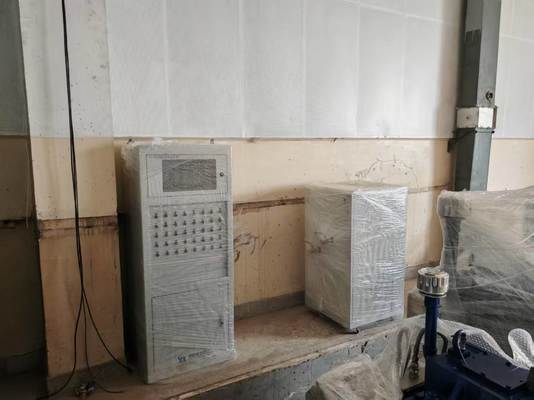

| Sistem pengukuran dan kontrol XLP-1000 |
PC industri: IPC710; CPU: Intel Core i7; Memori: 32GB DDR4; Hard Drive: 1TB SSD; Perangkat lunak XLP-1000 yang telah diinstal sebelumnya |
Seelong |
| Sistem pengumpulan data |
Modul akuisisi suhu PT100, modul akuisisi tekanan, modul akuisisi sinyal analog, sensor akuisisi suhu, sensor akuisisi tekanan, sensor akuisisi getaran,Kotak pengumpulan data |
Seelong |

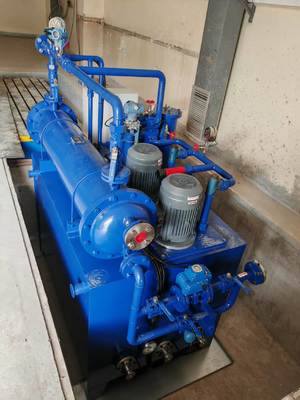

| Perangkat kontrol suhu minyak |
Pertukaran panas pelat baja tahan karat, sistem kontrol PLC; akurasi kontrol suhu: ± 1 °C |
Seelong |
| Alat pengukur aliran |
digunakan untuk pengukuran aliran air dan minyak:
Kisaran pengumpulan: 0-50 L/min;
Keakuratan: 0,5% FS
Model: SLLL050
|
Seelong |
| Opsional - Kopling |
Torsi yang diizinkan: 500Nm; Kecepatan yang diizinkan: 18000 r/min |
Seelong |
| Opsional - Motor bracket |
Non-standar khusus berbentuk L, ketebalan dinding > 50 mm |
Seelong |
| Opsional - pelat besi cor |
Bahan: HT300; Ketampakan: ≤0,05mm/m; Kerapatan permukaan: Ra≤1,6μm; Amortisator dan pelat besi cor memastikan stabilitas selama pengujian kecepatan tinggi. |
Seelong |
| Opsional - Amortisator |
Tipe pegas, beban nominal 100-300kg, koefisien peredam 0,2-0.3, cocok untuk frekuensi getaran 5-10Hz; peredam kejut dan pelat besi cor memastikan stabilitas selama pengujian kecepatan tinggi. |
Seelong |
2. SSCD200-1000/3300 200kW Dinamometer Listrik Parameter Teknis
| Parameter |
Spesifikasi |
| Pberkeringat |
200kW. |
| Kecepatan nominal |
1000 putaran per menit |
| Kecepatan maksimum |
3300 rpm |
| Torsi nominal |
1910Nm |
| Jangkauan pengukuran torsi |
0-2000Nm |
| Keakuratan pengukuran torsi |
00,2% FS |
| Keakuratan kontrol kecepatan |
± 1 rpm |
| Waktu tanggap |
5ms |
3. SSCD200-1000/3300 Gearbox Transmission Dynamometer Keuntungan Utama
1) Pengujian presisi tinggi: Keakuratan pengukuran torsi 0,2% FS, akurasi kontrol kecepatan ± 1 rpm, memastikan data uji yang akurat dan dapat diandalkan.
2) Pengolahan data yang efisien: Sistem pengukuran dan kontrol XLP-1000 dilengkapi dengan prosesor berkinerja tinggi, memungkinkan pemrosesan data yang cepat dan pemantauan real-time.
3) Pemantauan parameter yang komprehensif: Sistem pengumpulan data mengintegrasikan beberapa sensor untuk memantau secara komprehensif parameter seperti suhu, tekanan, dan aliran.
4) Penghematan energi dan perlindungan lingkungan: Dinamometer listrik mengubah energi mekanik menjadi energi listrik dan memasukkannya kembali ke jaringan listrik, mencapai pengujian penghematan energi.
5) Konfigurasi yang fleksibel: Menawarkan berbagai komponen opsional untuk memenuhi kebutuhan skenario pengujian yang berbeda.
4. SSCD200-1000/3300 Bidang Aplikasi Dinamometer Transmisi Kotak Gir
1) Kotak gigi industri: digunakan untuk pengujian efisiensi transmisi, kenaikan suhu dan masa pakai mesin alat, mesin metalurgi,mesin pertambangan dan mesin karet dan plastik untuk memastikan stabilitas pengolahan dan ketahanan terhadap keausan.
2) Kotak gigi turbin angin: Mendukung karakteristik getaran, kinerja dinamis dan pengujian keandalan kotak gigi turbin angin tingkat megawatt, cocok untuk pemantauan online jarak jauh dan diagnosis kesalahan.
3) Kotak gigi mesin rekayasa: meliputi simulasi beban dan pengujian daya tahan peralatan seperti crusher dan conveyor, dan verifikasi operasi di lingkungan yang keras.
4) Transportasi mobil dan kereta api: Aplikasi termasuk optimalisasi kinerja transmisi, gearbox kendaraan listrik, dan sistem traksi rel berkecepatan tinggi, meningkatkan efisiensi transmisi dan kelancaran mengemudi.
5) Kapal dan peralatan energi: Digunakan untuk tes pencocokan kecepatan gearbox kapal, dan untuk memverifikasi ketahanan korosi dan kinerja pelumasan gearbox hidroelektrik.
5. SSCD200-1000/3300 Referensi Standar Dinamometer Transmisi Kotak Gir
1) JB/T 10634-2023 "Dinamometer Listrik": Spesifikasi inti, yang mencakup persyaratan teknis dan aturan inspeksi dinamometer, dengan fokus pada akurasi pengukuran torsi (misalnya, ± 0,2% FS) dan akurasi kontrol kecepatan (misalnya,± 1 rpm).
2) ISO 6336 dan AGMA 2001: Standar yang diakui secara internasional yang digunakan untuk menghitung efisiensi transmisi gir untuk memastikan akurasi model perangkat lunak kontrol dan analisis.
3) QC/T 533-1999 "Metode pengujian untuk poros penggerak otomotif di bangku": memberikan referensi untuk metode seperti uji torsi statis dari kumpulan dan uji kelelahan gigi, dan berlaku untuk uji karakteristik torsi poros penggerak listrik.
4) Standar militer (seperti MIL-STD-810G): digunakan untuk mensimulasikan suhu lingkungan yang ekstrim (-40 °C ~ 150 °C) dan beban benturan untuk mereproduksi kinerja gearbox dalam kondisi kerja yang sebenarnya.
6. Daftar Model Dinamometer Transmisi Gearbox
| Model |
Kekuatan (kW) |
Torsi (Nm) |
Kecepatan nominal (rpm) |
Kecepatan maksimum (rpm) |
Keakuratan pengukuran torsi |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
00,2% FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
00,2% FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
00,2% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
00,2% FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
00,2% FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
00,2% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
00,2% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
00,2% FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
00,2% FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
00,2% FS |
| Daya, kisaran kecepatanand Jumlah Modul Akuisisi Dapat DisesuaikanaS Dibutuhkan. |
7. Pengiriman dan layanan purna jual
Pengiriman: Model standar dikirim dalam 90 hari; model khusus dikirim dalam 90-180 hari (termasuk logistik internasional dan bantuan clearance bea cukai).
Layanan purna jual: Garansi 1 tahun untuk komponen inti (dinamometer, torsi flange), dukungan teknis selama hidup dwibahasa (Cina dan Inggris) (waktu respons ≤ 4 jam);suku cadang dikirim di dalam negeri dalam waktu 24 jam dan dikirim di luar negeri dalam waktu 7 hari; 1,5 hari pelatihan operasi gratis disediakan; debugging jarak jauh didukung (berbasis komputer, termasuk panduan konfigurasi solusi modular).
8. Sertifikat Seelong
9Pengemasan dan Pengiriman
10. FAQ
T: Berapa jumlah pesanan minimum untuk kerja sama kami?
A: Kami mendukung pesanan jejak kecil 1 pcs untuk produk stok.
T: Bagaimana saya bisa mempelajari lebih lanjut tentang produk?
A: Silakan tinggalkan email Anda dan kami akan mengirimkan buku sampel elektronik Anda.
T: Berapa jangka waktu pembayaran Anda?
A: Biasanya 40% T / T deposit, membayar penuh sebelum pengiriman.
T: Berapa waktu pengiriman pesanan saya?
A: Siklus produksi dinamometer adalah 6-8 minggu, siklus produksi sensor adalah 2-3 minggu, produk lain silakan hubungi kami.
T: Bagaimana kita mendapatkan solusi keseluruhan dari bangku uji?
A: Tinggalkan kami email Anda, staf teknis kami akan berkomunikasi dengan Anda tentang rencana rinci.
T: Bisakah saya datang mengunjungi pabrik Anda?
A: Tentu saja, Anda selalu disambut untuk berkunjung.
