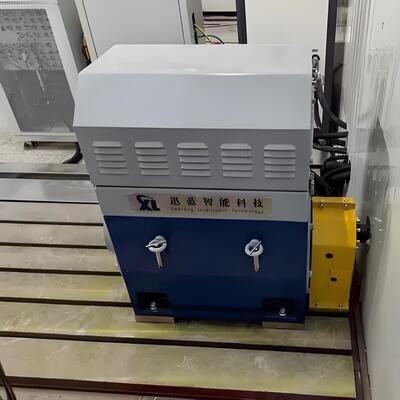

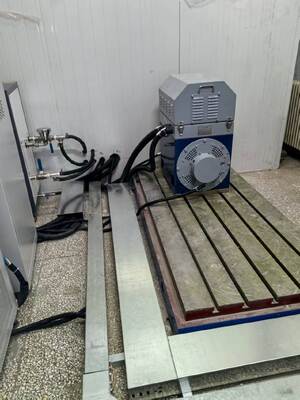

SSCD315-1500/3800 315KW Sistem Uji Dynamometer Listrik Motor Kendaraan Energi Baru
1. Deskripsi Komponen Sistem Uji Dynamometer Listrik Motor Kendaraan Energi Baru SSCD315-1500/3800 315KW
Sistem Uji Dynamometer Listrik Motor SSCD315-1500/3800 315kW adalah platform pengujian komprehensif kelas atas yang dikembangkan untuk motor berdaya tinggi 315kW pada kendaraan komersial sedang dan berat, peralatan teknik, dan bidang lainnya. Sistem ini mengintegrasikan dynamometer listrik, unit sensor presisi tinggi, pusat pengukuran dan kontrol cerdas, dan sistem simulasi energi area luas. Sistem ini dapat mewujudkan verifikasi kinerja kondisi penuh, pengujian daya tahan, dan analisis simulasi kesalahan motor, serta cocok untuk kebutuhan pengujian motor daya tinggi kelas menengah pada truk energi baru sedang dan berat, mesin teknik berukuran sedang, dan sistem propulsi kendaraan khusus.
| Nama Komponen |
Spesifikasi Inti |
Merek |
| Dynamometer Listrik SSCD315-1500/3800 |
Daya: 315KW; Kecepatan terukur: 1500rpm; Torsi terukur: 2001Nm; Kecepatan maksimum: 3800rpm; Kecepatan daya konstan: 1500-3800rpm; Sistem pendingin air efisiensi tinggi. |
Seelong |
| Sensor torsi presisi tinggi |
Rentang pengukuran: 0-3000Nm (akurasi: 0,15% FS), waktu respons dinamis ≤1ms |
HBM |
| Sistem inverter frekuensi variabel cerdas |
Tegangan masukan: tiga fase AC 380V-480V; frekuensi: 50-60Hz; nilai proteksi arus lebih: 1,8 kali arus terukur; dilengkapi dengan teknologi kontrol vektor, mendukung penyesuaian torsi yang tepat, dan mengintegrasikan proteksi lonjakan, proteksi hubung singkat, dan mekanisme proteksi tiga kali lipat peringatan suhu. |
Siemens |
| Sistem pengukuran dan kontrol XLP-1000 |
PC Industri: IPC710, CPU: i7, Memori: 32GB, Hard Disk: 1TB, Perangkat Lunak Sistem Pengukuran dan Kontrol XLP-1000 |
Seelong |
| Sistem akuisisi data |
Termasuk unit akuisisi suhu/getaran/kebisingan/tekanan; rentang suhu -40~300℃ (akurasi ±0,3℃); frekuensi getaran 5Hz-20kHz; rentang pengukuran tekanan 0-10MPa (akurasi ±0,2% FS). |
Seelong |
| Penganalisis daya |
Model: WT3006; Akurasi Dasar: 0,03% (0,01% dari pembacaan + 0,02% dari rentang); Bandwidth: DC, 0,1Hz -1MHz; Layar Sentuh LCD > 6 Saluran + MTR |
Seelong |
| Transformator arus |
Rentang pengukuran 1000A, kelas akurasi 0,03% FS, kelas isolasi F. |
Seelong |
| Simulator baterai |
Tegangan keluaran: 36-1200V; Daya terukur: 315kW; Daya puncak: 400kW; Arus terukur: 800A; Arus puncak: 1000A; Tegangan umpan balik: 380-450V; Mendukung 8 jenis model baterai (termasuk simulasi baterai solid-state). |
Seelong |
| Komponen opsional |
Kopling berkinerja tinggi |
Kecepatan yang diizinkan: 6000 rpm, torsi yang diizinkan: 3000 Nm, struktur penyangga elastis |
| |
Braket motor yang dapat disesuaikan |
Rentang penyesuaian braket (tinggi tengah motor): 250mm-600mm; kapasitas beban: ≥400kg |
| |
Platform besi cor presisi tinggi |
Material: HT350 (kekuatan tarik ≥350MPa), struktur peredam sarang lebah, kesalahan kerataan ≤0,02mm/m |
| |
Peredam kejut komposit |
Peredam kejut pegas peredam yang dapat disesuaikan dengan efisiensi peredaman ≥92%, cocok untuk persyaratan penekanan getaran dalam pengujian daya sedang hingga tinggi. |
2. Dynamometer Listrik SSCD315-1500/3800 315KW Parameter Teknis
| Parameter |
Indikator teknis |
| Produsen dynamometer listrik |
Seelong |
| Daya terukur |
315kW |
| Torsi terukur |
2001Nm |
| Kecepatan terukur |
1500rpm |
| Kecepatan maksimum |
3800rpm |
| Rentang kecepatan torsi konstan |
0-1500rpm |
| Rentang kecepatan daya konstan |
1500-3800rpm |
| Model sensor torsi |
T40FM |
| Produsen sensor torsi |
HBM |
| Rentang sensor torsi (Nm) |
0-3000Nm |
| Tingkat akurasi |
0,15%FS |
3. SMotor Kendaraan Energi Baru SCD315-1500/3800 315KW Bangku Uji Dynamometer Sistem Keunggulan Inti
1) Daya tinggi dengan adaptasi yang tepat: Dynamometer inti memiliki daya terukur 315KW, rentang torsi 0-3000Nm, kecepatan maksimum 3800rpm, dan rentang daya konstan 1500-3800rpm. Ini sangat cocok dengan persyaratan pengujian beban penuh dan kondisi kerja ekstrem dari motor daya tinggi kelas menengah pada kendaraan komersial sedang dan berat serta mesin konstruksi berukuran sedang. Ini kompatibel dengan produk motor dengan beberapa karakteristik kecepatan, membuat kemampuan beradaptasi lebih terarah.
2) Akurasi pengukuran terdepan di industri: Dilengkapi dengan sensor torsi presisi tinggi HBM (akurasi 0,15% FS) dan penganalisis daya Seelong WT3006 (akurasi dasar 0,03%), bersama dengan modul akuisisi data berkecepatan tinggi 10kHz, ia mencapai penangkapan yang akurat dari parameter kunci seperti torsi, daya, suhu, dan getaran, dengan tingkat kesalahan data kurang dari 0,3%, memenuhi standar pengujian presisi tinggi.
3) Sistem menawarkan skalabilitas yang fleksibel: simulator baterai mendukung keluaran tegangan lebar 36-1200V dan 8 jenis model baterai (termasuk baterai solid-state yang muncul), dengan arus puncak 1000A, dapat disesuaikan dengan berbagai sistem catu daya motor daya tinggi kelas menengah; sistem inverter frekuensi variabel cerdas Siemens kompatibel dengan masukan tegangan lebar 380V-480V, dan mencapai respons dinamis dan penyesuaian cepat berdasarkan teknologi kontrol vektor, menunjukkan stabilitas operasional dan kemampuan anti-interferensi yang sangat baik, dan modul fungsionalnya dapat diperluas sesuai dengan persyaratan pengujian.
4) Desain struktural yang andal dan tahan lama: Semua komponen inti telah menjalani verifikasi jangka panjang di bawah kondisi daya sedang dan tinggi. Braket pemasangan beban tinggi opsional (dapat disesuaikan 250-600mm), platform besi cor berkekuatan tinggi HT350, dan peredam kejut komposit dapat dilengkapi untuk secara efektif menekan gangguan getaran selama pengujian dan memastikan pengoperasian peralatan yang stabil dalam jangka panjang. Desain modular mendukung ekspansi fungsional dan modifikasi yang disesuaikan, membuat perawatan lebih nyaman.
4. Motor Kendaraan Energi Baru SSCD315-1500/3800 315KW Bangku Uji Dynamometer Listrik Sistem Area Aplikasi
1) Bidang kendaraan energi baru sedang dan berat: dapat disesuaikan dengan pengujian daya, torsi, efisiensi, daya tahan, dan kemampuan beradaptasi lingkungan suhu tinggi dan rendah dari motor penggerak untuk truk energi baru sedang dan berat, bus berukuran sedang, kendaraan pertambangan ringan, dll., dan mencocokkan persyaratan pencocokan baterai daya utama.
2) Bidang peralatan industri berukuran sedang: Kami dapat melakukan pengujian pabrik, pengujian tipe, dan verifikasi keandalan untuk motor penggerak industri 315KW dan di bawahnya, set generator kecil dan menengah, dan motor pencocokan kompresor, yang mencakup skenario aplikasi di industri ringan, bahan bangunan, mesin umum, dan industri lainnya.
3) Sektor peralatan khusus kelas menengah: memenuhi kebutuhan pengujian khusus dari motor khusus untuk mesin teknik kecil dan menengah (pemuat, ekskavator mini), sistem propulsi kendaraan khusus, motor traksi transit rel ringan, dll., dan disesuaikan dengan kondisi kerja yang kompleks dengan torsi sedang hingga tinggi, kecepatan lebar, dan dampak sedang.
4) Sektor R&D dan pengujian: Kami menyediakan lembaga penelitian lokal, pusat R&D otomotif, dan organisasi pengujian pihak ketiga dengan R&D kinerja, pengujian kepatuhan standar, dan solusi pengujian yang disesuaikan untuk motor daya tinggi kelas menengah, mendukung optimalisasi dan verifikasi inovatif dari teknologi motor yang matang.
5. Motor Kendaraan Energi Baru SSCD315-1500/3800 315KW Bangku Uji Dynamometer Listrik Sistem Standar Referensis
Standar Nasional
- GB/T 18488.1-2015 "Sistem motor penggerak untuk kendaraan listrik - Bagian 1: Spesifikasi",
- GB/T 18488.2-2015 "Sistem motor penggerak untuk kendaraan listrik - Bagian 2: Metode Pengujian",
- GB/T 755-2019 "Mesin Listrik Berputar - Peringkat dan Kinerja",
- GB/T 29307-2022 "Metode uji keandalan sistem motor penggerak untuk kendaraan listrik".
Standar Internasional
- ISO 15084-1:2017 Kendaraan jalan - Sistem penggerak listrik - Bagian 1: Antarmuka daya,
- IEC 60034-1:2017 Mesin listrik berputar - Bagian 1: Peringkat dan kinerja,
- ISO 6469-5:2022 Kendaraan listrik - Persyaratan keselamatan - Bagian 5: Sistem daya.
Standar Khusus Komponen
- Sensor torsi HBM T40FM sesuai dengan standar kalibrasi ISO 16613:2013,
- Sistem inverter frekuensi variabel Siemens sesuai dengan standar keselamatan IEC 61800-5-1 dan standar sistem penggerak listrik kecepatan yang dapat disesuaikan IEC 61800-2,
- Penganalisis daya sesuai dengan standar akurasi IEC 62053-22.
6. Daftar Model Sistem Bangku Uji Dynamometer Listrik Motor Kendaraan Energi Baru
| Model |
Daya (KW) |
Torsi (Nm) |
Kecepatan Terukur (rpm) |
Kecepatan Maks (rpm) |
Akurasi Pengukuran Torsi |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,15%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,15%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,15%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,15%FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0,15%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,15%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,15%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,15%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,15%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,15%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,15%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,15%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,15%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,15%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,15%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,15%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,15%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,15%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,15%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,15%FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0,15%FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0,15%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,15%FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0,15%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,15%FS |
7. Dukungan Pengiriman dan Purna Jual
Pengiriman
Model standar dikirim dalam waktu 90 hari, sedangkan model yang disesuaikan dikirim dalam waktu 120-150 hari (termasuk logistik internasional dan bantuan bea cukai). Pengiriman mencakup satu set lengkap peralatan, petunjuk pemasangan, manual pengoperasian, sertifikat kalibrasi, daftar suku cadang, dan dokumentasi lengkap lainnya. Pemasangan dan commissioning di lokasi didukung.
Layanan purna jual
1) Layanan garansi: Komponen inti (dynamometer, flens torsi, sistem inverter frekuensi variabel) dijamin selama 1 tahun, dan suku cadang yang rusak akan diperbaiki atau diganti secara gratis selama masa garansi.
2) Dukungan teknis: Dukungan teknis dwibahasa (Cina dan Inggris) seumur hidup disediakan, dengan waktu respons kurang dari atau sama dengan 4 jam; debugging jarak jauh (berbasis komputer), panduan konfigurasi solusi modular, dan jawaban online untuk pertanyaan teknis didukung.
3) Layanan pelatihan: Kami menyediakan pelatihan pengoperasian di lokasi gratis selama 2 hari, yang mencakup pemasangan peralatan, pengaturan parameter, pengujian kondisi pengoperasian, analisis data, dan pemeliharaan harian, untuk memastikan bahwa pengguna mahir dalam mengoperasikan sistem.
8. FAQ
T: Berapa jumlah pesanan minimum untuk kerja sama kita?
J: Kami mendukung pesanan percobaan kecil 1 pcs untuk produk stok.
T: Bagaimana saya bisa mempelajari lebih lanjut tentang produk?
J: Silakan tinggalkan email Anda dan kami akan mengirimkan buku sampel elektronik Anda.
T: Apa jangka waktu pembayaran Anda?
J: Biasanya deposit T/T 40%, bayar penuh sebelum pengiriman.
T: Berapa waktu tunggu untuk pesanan saya?
J: Siklus produksi dynamometer adalah 6-8 minggu, siklus produksi sensor adalah 2-3 minggu, produk lain silakan hubungi kami.
T: Bagaimana kita mendapatkan solusi keseluruhan dari bangku uji?
J: Tinggalkan email Anda, staf teknis kami akan berkomunikasi dengan Anda tentang rencana terperinci.
T: Bisakah saya datang untuk mengunjungi pabrik Anda?
J: Tentu, Anda selalu dipersilakan untuk berkunjung.
