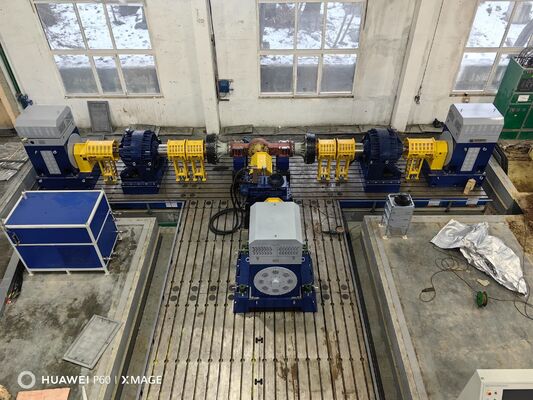

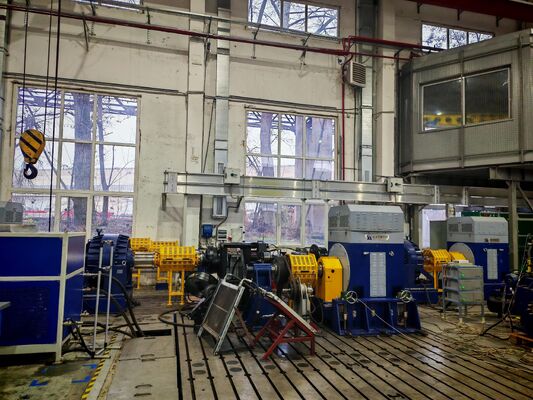

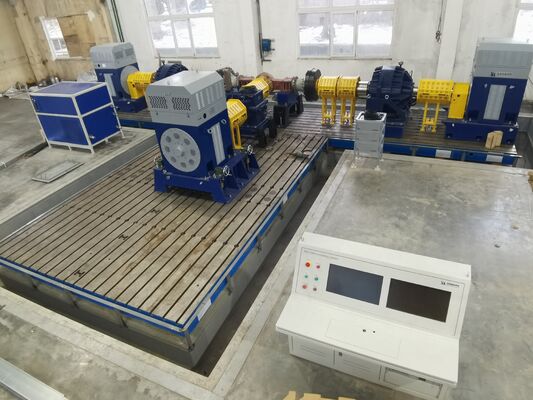

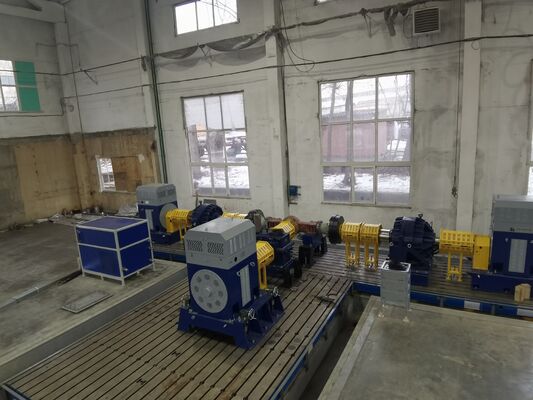

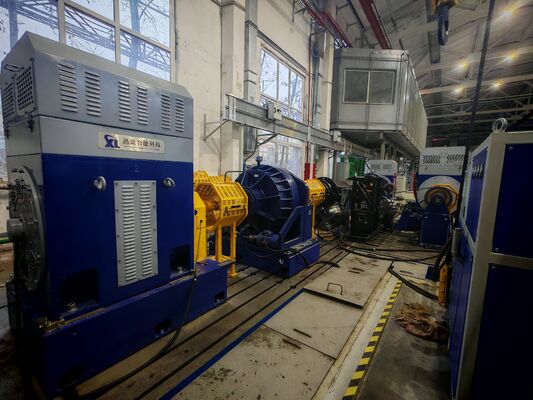

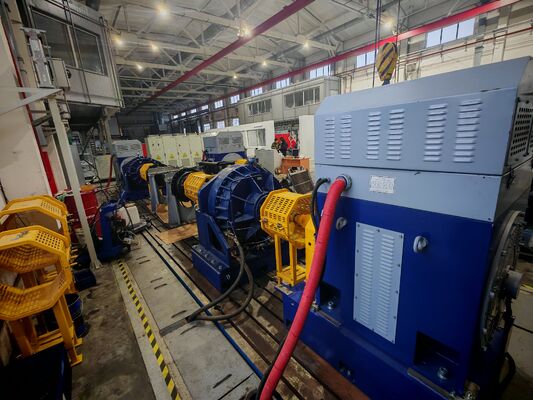

Sistem Uji Dynamometer Listrik Gandar Otomotif SSCD75-1000-4000
Ringkasan Nilai Inti
Sistem uji dynamometer listrik gandar otomotif SSCD75-1000-4000 dilengkapi dengan inverter ABB dan flens torsi HBM, menghasilkan daya 75kW, torsi 716 Nm, dan akurasi skala penuh 0,2%. Cocok untuk pengujian gandar pada kendaraan komersial berukuran sedang dan mesin konstruksi, mendukung R&D, inspeksi kualitas produksi massal, dan pengujian pihak ketiga. Bersertifikasi oleh CMC, CE, ISO 9001, ISO45001, ISO14001, efisiensi umpan balik energi 92%, dan rentang daya / kecepatan yang dapat disesuaikan. Ini mewakili solusi peralatan pengujian lintas batas yang hemat biaya.
1. Deskripsi Komponen Sistem Uji Dynamometer Listrik Gandar Otomotif SSCD75-1000-4000
Sistem Uji Dynamometer Listrik Gandar Otomotif SSCD75-1000-4000 adalah platform uji komprehensif berkinerja tinggi yang dirancang khusus untuk menguji gandar otomotif dan sistem transmisi kelas 75kW. Sistem ini mengintegrasikan modul inti seperti dynamometer penggerak berdaya tinggi, dynamometer beban berkekakuan tinggi, flens torsi presisi tinggi, dan sistem pengukuran dan kontrol cerdas. Ini secara komprehensif mencakup kebutuhan verifikasi kinerja rutin, pengujian daya tahan jangka panjang, dan penilaian keandalan di bawah kondisi pengoperasian yang kompleks untuk gandar pada kendaraan komersial berukuran sedang, kendaraan penumpang energi baru, kendaraan khusus ringan, dan mesin konstruksi besar. Ini memberikan solusi lintas batas yang akurat, efisien, dan stabil untuk peningkatan R&D gandar kelas 75kW, inspeksi kualitas produksi massal, dan pengujian pihak ketiga.
| Nama Komponen |
Spesifikasi Inti |
Merek |
| Dynamometer penggerak SSCD75-1000-4000 |
Daya: 75kW; Torsi terukur: 716 Nm (pada kecepatan terukur 1000 rpm); Kecepatan terukur: 1000 rpm, kecepatan maksimum: 4000 rpm; Mendukung kontrol simulasi kondisi jalan konstan torsi / kecepatan konstan / daya konstan / kompleks; Waktu respons: ≤8 ms; Peringkat perlindungan: IP54 |
Seelong |
| Dynamometer beban SSCD75-1000-4000 |
Daya: 75kW; Torsi terukur: 716 Nm (pada kecepatan terukur 1000 rpm); Kecepatan terukur: 1000 rpm, kecepatan maksimum: 4000 rpm; Akurasi kontrol torsi: ≤ ±0,2% dari skala penuh; Sistem pembuangan panas berpendingin udara efisiensi tinggi (dengan penyesuaian umpan balik kontrol suhu, akurasi kontrol suhu ±2℃); Peringkat perlindungan: IP54 |
Seelong |
| Flens torsi |
Rentang pengukuran: 0-1500 Nm; Akurasi: 0,2% dari skala penuh; Resolusi kecepatan: 0,1 rpm; Waktu respons dinamis: ≤1 ms; Output sinyal: analog 4-20mA / digital RS485. |
HBM |
| Sistem inverter frekuensi variabel |
Tegangan masukan: tiga fase AC 380V±10%; frekuensi: 50-60Hz; teknologi kontrol vektor; perlindungan lima kali lipat terhadap arus lebih, tegangan lebih, panas berlebih, kelebihan beban, dan hubungan pendek; mendukung kontrol yang dioptimalkan umpan balik energi; peringkat perlindungan: IP21 |
ABB |
| Sistem pengukuran dan kontrol XLP-1000 |
PC Industri: IPC510; CPU: Intel Core i7, RAM: 64GB, Hard Drive: 2TB SSD; Perangkat lunak pengukuran dan kontrol khusus; Mendukung akuisisi sinkron multi-saluran, visualisasi data, pembuatan laporan khusus, dan berbagi data jarak jauh; Kompatibel dengan simulasi bersama MATLAB/Simulink. |
Seelong |
| Sistem akuisisi data |
Termasuk unit akuisisi suhu / getaran / kebisingan; rentang suhu -20~300℃ (akurasi ±0,3℃); frekuensi getaran 5Hz-20kHz; rentang pengukuran kebisingan 30-130dB (akurasi ±1dB); mendukung analisis korelasi data multi-dimensi; frekuensi pengambilan sampel 1kHz. |
Seelong |
| Braket pemasangan yang dapat disesuaikan |
Rentang penyesuaian tinggi tengah: 300-650mm; kapasitas beban: ≥1200kg; kesalahan kerataan permukaan pemasangan: ≤0,02mm/m; struktur penguncian dan penentuan posisi cepat (akurasi penguncian ±0,01mm); bahan: baja karbon Q235 (perlakuan lapisan tahan karat). |
Seelong |
| Pelat besi cor |
Bahan: HT300 (kekuatan tarik ≥300MPa); struktur peredam kejut dua lapis + desain peredam yang diperkuat; kesalahan kerataan ≤0,02mm/m; perlakuan tahan aus permukaan (kekerasan HB200-220); dimensi: 3000×2000×300mm |
Seelong |
| Kopling |
Kecepatan yang diizinkan ≥ 5000 rpm; kapasitas torsi ≥ 1800 Nm; struktur penyangga elastis; bahan paduan berkekuatan tinggi (40CrNiMoA); desain bebas perawatan (masa pakai ≥ 10000 jam). |
Seelong |
| Penutup pelindung |
Struktur pelindung tertutup sepenuhnya; tinggi ≥ 2,0m; terkait sistem (mulai-berhenti + pengereman darurat + alarm audio dan visual); bahan penyerap suara dan peredam kebisingan efisiensi tinggi bawaan (pengurangan kebisingan ≥ 25dB); jendela pengamatan tahan benturan (ketebalan kaca temper 12mm); peringkat perlindungan IP54 |
Seelong |
| Stasiun oli pelumas (skala besar) |
Tekanan suplai oli: 0,3-1,2MPa; regulasi laju aliran cerdas (rentang penyesuaian: 5-50L/menit); rentang kontrol suhu oli: 30-60℃ (akurasi kontrol suhu: ±1℃); dilengkapi dengan filtrasi (akurasi filtrasi: 10μm), peringatan level oli, alarm kelainan suhu / tekanan oli, dan fungsi pengisian ulang oli otomatis; kapasitas tangki oli: 200L |
Seelong |
2. Parameter Teknis Sistem Uji Dynamometer Listrik Gandar Otomotif SSCD75-1000-4000
| Kategori parameter |
Indikator teknis |
| Merek dynamometer inti |
Seelong |
| Daya terukur dynamometer penggerak |
75kW |
| Torsi terukur dynamometer penggerak |
716 Nm (pada kecepatan terukur 1000 rpm) |
| Kecepatan terukur dynamometer penggerak |
1000rpm |
| Kecepatan maks dynamometer penggerak |
4000rpm |
| Rentang kecepatan torsi konstan |
0-1000rpm |
| Rentang kecepatan daya konstan |
1000-3800rpm |
| Waktu respons dynamometer penggerak |
≤8ms |
| Daya terukur dynamometer beban |
75kW |
| Torsi terukur dynamometer beban |
716 Nm (pada kecepatan terukur 1000 rpm) |
| Akurasi kontrol torsi dynamometer beban |
≤±0,2% dari skala penuh |
| Rentang flens torsi |
0-1500Nm |
| Akurasi flens torsi |
0,2% dari skala penuh |
| Resolusi kecepatan flens torsi |
0,1rpm |
| Waktu respons dinamis flens torsi |
≤1ms |
| Rentang penyesuaian tinggi tengah braket pemasangan |
300-650mm |
| Daya dukung braket pemasangan |
≥1200kg |
| Bahan pelat besi cor |
HT300 (kekuatan tarik ≥ 300 MPa) |
| Sistem inverter frekuensi variabel |
ABB |
| Persyaratan daya sistem total |
120kW |
| Jejak sistem |
≤12㎡ (Panjang × Lebar × Tinggi: 4,5m × 2,6m × 2,8m) |
| Suhu lingkungan pengoperasian |
-10~45℃ |
| kelembaban relatif |
10%~85% (non-kondensasi) |
| Tegangan catu daya |
Tiga fase AC 380V±10%, 50/60Hz |
| Berat sistem total |
≤3500kg |
3. Keunggulan Inti Sistem Uji Dynamometer Listrik Gandar Otomotif SSCD75-1000-4000
- Pencocokan kinerja yang tepat: Dynamometer ganda 75kW (716 Nm/1000-4000 rpm) cocok untuk pengujian beban tinggi pada gandar berdaya sedang, dan pendinginan udara (kontrol suhu ±2℃) menyeimbangkan efisiensi dan biaya, memenuhi kebutuhan pengujian intensitas tinggi.
- Presisi tinggi dan stabilitas tinggi: Flens torsi HBM (akurasi skala penuh 0,2%) + konverter frekuensi ABB menampilkan algoritma rentang inti yang dioptimalkan, memastikan data yang otoritatif dan andal.
- Pengoperasian dan pemeliharaan yang cerdas dan efisien: Sistem pengukuran dan kontrol yang ditingkatkan mendukung berbagi dan simulasi jarak jauh, dan komponen kunci bebas perawatan (masa pakai kopling ≥10000j). Dapat dikuasai dalam 2-3 hari, mengurangi biaya tenaga kerja dan waktu henti.
- Adaptasi yang luas dan perlindungan yang kuat: Braket pemasangan dapat disesuaikan dari 300-650mm, dengan kapasitas beban ≥1200kg. Ini menampilkan perlindungan tertutup penuh (IP54) dan pengurangan kebisingan ≥25dB, membuatnya kompatibel dengan penggunaan yang aman di berbagai skenario.
- Jaminan layanan lintas batas: Bersertifikasi penuh dengan CE/ISO 9001/CU-TR, garis waktu logistik global yang jelas, siklus kustomisasi yang transparan, dukungan teknis 24/7 + garansi inti 1 tahun.
4. Area Aplikasi Sistem Uji Dynamometer Listrik Gandar Otomotif SSCD75-1000-4000
- Kendaraan komersial dan kendaraan penumpang energi baru: Diadaptasi untuk pengujian gandar penggerak / gandar kemudi truk berukuran sedang, sedan kelas menengah-atas, dll., yang mencakup verifikasi dimensi penuh daya, daya tahan, kemampuan beradaptasi suhu tinggi dan rendah, dll.
- Mesin konstruksi besar: Untuk loader, ekskavator, dan skenario pengoperasian berkelanjutan beban berat berkecepatan rendah lainnya, lakukan adaptasi beban, ketahanan kelelahan, dan pengujian keandalan kondisi kerja ekstrem.
- R&D kelas atas dan pengajaran penelitian ilmiah: Menyediakan platform R&D mendalam untuk perusahaan manufaktur dan laboratorium universitas, mendukung optimasi kendaraan dan gandar serta simulasi kesalahan, kompatibel dengan sistem simulasi, dan cocok untuk pelatihan praktis kelas atas.
- Inspeksi kualitas profesional dan pengujian pihak ketiga: Sesuai dengan standar nasional dan industri, menyediakan inspeksi pabrik, inspeksi pengambilan sampel batch, akses pasar dan layanan diagnosis kesalahan, dan menghasilkan laporan yang otoritatif dan dapat dilacak.
5. Standar Referensi Sistem Uji Dynamometer Listrik Gandar Otomotif SSCD75-1000-4000
- QC/T 533－2020 “Rakitan Gandar Penggerak Kendaraan Komersial”
- QC/T 534－2020 “Indeks Evaluasi Uji Bangku untuk Gandar Penggerak Otomotif”
- GB/T 23920-2024 “Mesin Konstruksi - Gandar”
- JB/T 5929-1991 “Metode Uji Keandalan untuk Gandar Penggerak Mesin Konstruksi”
- JB/T 10634-2023 “Dynamometer Listrik”
6. Sistem Uji Dynamometer Listrik Gandar Otomotif Model Daftar
| Model |
Daya Terukur (kW) |
Torsi Terukur (Nm) |
Kecepatan Terukur (rpm) |
Kecepatan Maks (rpm) |
Rentang Daya Konstan (rpm) |
Rentang Torsi Konstan (rpm) |
Akurasi Pengukuran Torsi
(%FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Mendukung layanan yang disesuaikan: Rentang kecepatan, rentang torsi, fungsi perangkat lunak pengujian, dan solusi adaptasi lingkungan khusus dapat disesuaikan sesuai dengan kebutuhan.
7. Dukungan Pengiriman dan Purna Jual
Layanan pengiriman
1) Model standar: Dikirim dalam waktu 90 hari (termasuk pra-pengujian sebelum pengiriman untuk memastikan pemasangan cepat setelah kedatangan).
2) Model yang disesuaikan: Pengiriman dalam 90-120 hari, mencakup logistik dan distribusi internasional ke wilayah utama di seluruh dunia termasuk Eropa, Amerika, Asia Tenggara, dan Timur Tengah (tersedia opsi transportasi laut / darat, termasuk pengemasan yang aman dan perawatan tahan lembab dan tahan karat).
3) Layanan pendukung: Kami menyediakan dokumen dan sertifikat asal CE dan ISO yang lengkap, dan spesialis logistik khusus akan menindaklanjuti selama proses untuk membantu dengan bea cukai dan memastikan pengiriman peralatan besar yang aman dan tepat waktu ke lokasi.
Dukungan purna jual
1) Komitmen garansi: Garansi 1 tahun pada komponen inti (dynamometer, flens torsi), perawatan seumur hidup; layanan pemecahan masalah dan perbaikan gratis selama masa garansi, tidak termasuk kerusakan yang disebabkan oleh kesalahan manusia.
2) Dukungan teknis: Layanan 24/7 dalam dua bahasa (Inggris dan Mandarin), waktu respons ≤ 4 jam
3) Layanan pemasangan, commissioning, dan pelatihan: Pengguna bertanggung jawab atas pemasangan dasar di lokasi. Seelong akan mengirimkan dua teknisi profesional untuk memberikan panduan di lokasi (termasuk penentuan posisi dan kalibrasi peralatan, dan spesifikasi sambungan pipa / saluran); commissioning peralatan akan ditangani sepenuhnya oleh kami (termasuk pengujian daya, kalibrasi parameter, dan pengujian hubungan sistem); 3 hari pelatihan operasi profesional gratis akan diberikan (meliputi pengoperasian peralatan, pengaturan parameter, perawatan harian, dan pemecahan masalah) untuk memastikan bahwa operator mahir dalam menggunakan peralatan skala besar.
4) Layanan jarak jauh: Mendukung debugging jarak jauh melalui komputer, peningkatan sistem, dan panduan konfigurasi solusi modular, dengan cepat menyelesaikan masalah teknis selama penggunaan dan meminimalkan kerugian waktu henti.
