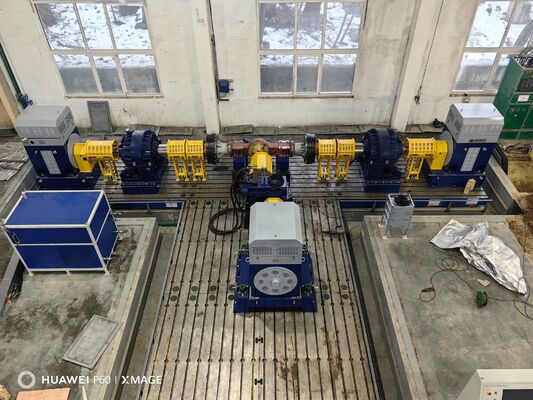

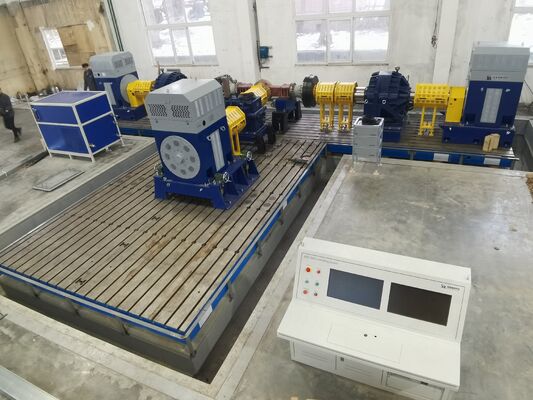

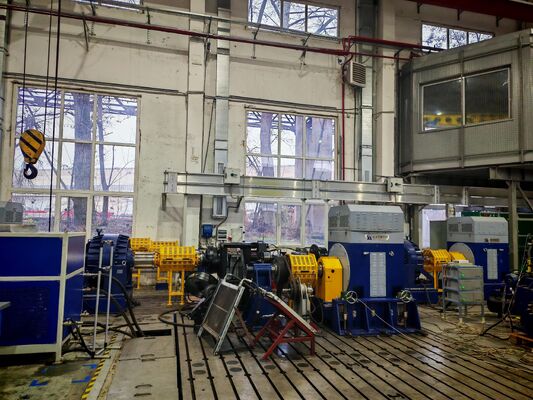

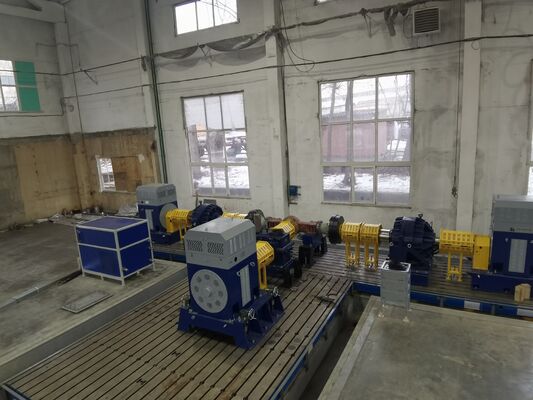

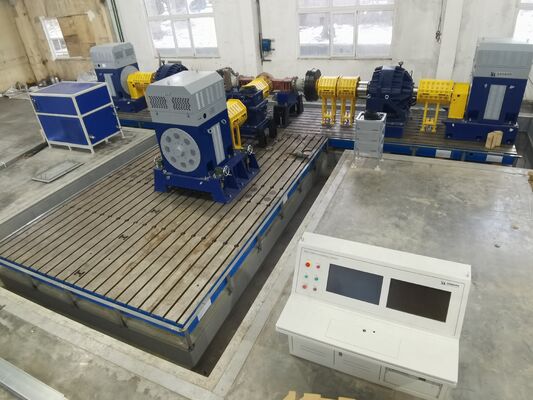

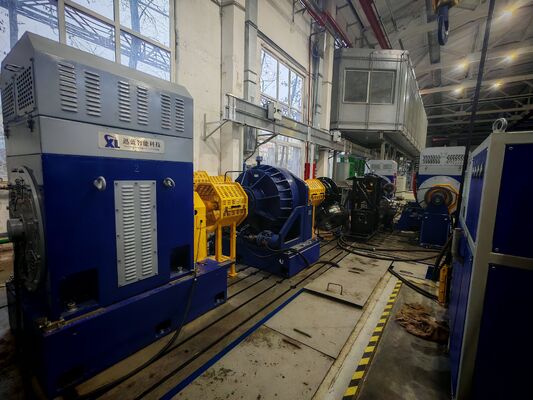

SSCD110-1000/3500 Sistem Bangku Uji Dynamometer Listrik Poros Otomotif
Ringkasan Nilai Inti
Dynamometer poros otomotif SSCD110-1000/3500, dilengkapi dengan inverter ABB dan flange torsi HBM, memiliki daya 110kW, torsi 1050 Nm, dan akurasi skala penuh 0,2%.Cocok untuk pengujian poros kendaraan komersial menengah dan berat dan mesin konstruksi besar, mendukung R & D high-end, inspeksi kualitas produksi massal, dan pengujian pihak ketiga.dan rentang daya / kecepatan yang dapat disesuaikanIni merupakan solusi lintas batas yang hemat biaya untuk peralatan pengujian daya menengah hingga tinggi.
1.SSCD110-1000/3500 Aksel Otomotif Dinamometer Listrik Deskripsi Komponen Sistem Bangku Uji
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systemsSistem ini mengintegrasikan modul inti seperti dinamometer drive bertenaga tinggi, dinamometer beban kekakuan tinggi, flange torsi presisi tinggi, dan sistem pengukuran dan kontrol cerdas.Hal ini mencakup secara komprehensif kebutuhan verifikasi kinerja rutin, pengujian daya tahan jangka panjang, dan penilaian keandalan dalam kondisi operasi yang kompleks untuk poros kendaraan komersial menengah hingga berat, truk tugas berat energi baru,kendaraan khususIni menyediakan solusi lintas batas yang akurat, efisien, dan stabil untuk peningkatan R&D poros kelas 110kW, inspeksi kualitas produksi massal, dan pengujian pihak ketiga.
| Nama komponen |
Spesifikasi inti |
Merek |
| SSCD110-1000/3500 Dinamometer Penggerak |
Daya: 110kW; torsi nominal: 1050 Nm (pada kecepatan nominal 1000 rpm); kecepatan nominal: 1000 rpm, kecepatan maksimum: 3500 rpm;Mendukung torsi konstan / kecepatan konstan / daya konstan / kontrol simulasi kondisi jalan yang kompleksWaktu respons: ≤8 ms; Peringkat perlindungan: IP54 |
Seelong |
| SSCD110-1000/3500 Dinamometer beban |
Kekuatan: 110kW; torsi nominal: 1050 Nm (pada kecepatan nominal 1000 rpm); kecepatan nominal: 1000 rpm, kecepatan maksimum: 3500 rpm; akurasi kontrol torsi: ≤ ± 0,2% dari skala penuh;Sistem disipasi panas yang didinginkan udara dengan efisiensi tinggi (dengan pengaturan umpan balik kontrol suhu), akurasi kontrol suhu ±2°C); Peringkat perlindungan: IP54 |
Seelong |
| Flang torsi |
Jangkauan pengukuran: 0-2000 Nm; Keakuratan: 0,2% dari skala penuh; Resolusi kecepatan: 0,1 rpm; Waktu respons dinamis: ≤1 ms; Keluar sinyal: 4-20mA analog / RS485 digital. |
HBM |
| Sistem inverter frekuensi variabel |
Tegangan masuk: tiga fase AC 380V ± 10%; frekuensi: 50-60Hz; teknologi kontrol vektor; perlindungan lima kali lipat terhadap arus berlebihan, tegangan berlebihan, pemanasan berlebihan, overload, dan sirkuit pendek;mendukung kontrol umpan balik energi yang dioptimalkanKelas perlindungan: IP21 |
ABB |
| Sistem pengukuran dan kontrol XLP-1000 |
PC industri: IPC510; CPU: Intel Core i7, RAM: 64GB, Hard Drive: 2TB SSD; Perangkat lunak pengukuran dan kontrol khusus; Mendukung akuisisi sinkron multi-saluran, visualisasi data,Generasi laporan khusus, dan berbagi data jarak jauh; Kompatibel dengan MATLAB/Simulink co-simulation. |
Seelong |
| Sistem pengumpulan data |
Termasuk unit pengukuran suhu / getaran / kebisingan; kisaran suhu -20 ~ 300 °C (keakuratan ± 0,3 °C); frekuensi getaran 5Hz - 20kHz; kisaran pengukuran kebisingan 30-130dB (keakuratan ± 1dB);mendukung analisis korelasi data multidimensiFrekuensi pengambilan sampel 1 kHz. |
Seelong |
| Bracket pemasangan yang dapat disesuaikan |
Jangkauan penyesuaian ketinggian pusat: 300-650mm; kapasitas beban: ≥1500kg; kesalahan rataan permukaan pemasangan: ≤0,02mm/m; struktur penguncian posisi cepat (keakuratan penguncian ±0,01mm); bahan:Q235 baja karbon (pengolahan lapisan tahan karat). |
Seelong |
| Plat besi cor |
Bahan: HT300 (kekuatan tarik ≥300MPa); struktur penyerapan kejut dua lapisan + desain peredam yang diperkuat; kesalahan rata ≤0,02mm/m; perawatan permukaan tahan aus (ketegasan HB200-220);Ukuran: 3000 × 2000 × 300mm |
Seelong |
| Kopling |
Kecepatan yang diizinkan ≥ 5000 putaran per menit; kapasitas torsi ≥ 2500 Nm; struktur buffer elastis; bahan paduan kekuatan tinggi (40CrNiMoA); desain bebas pemeliharaan (hidup ≥ 10000 h). |
Seelong |
| Tutup pelindung |
Struktur pelindung tertutup sepenuhnya; ketinggian ≥ 2,0 m; terikat pada sistem (start-stop + rem darurat + alarm suara dan visual);bahan penyerap suara dan pengurangan kebisingan berkinerja tinggi (pengurangan kebisingan ≥ 25dB); jendela pengamatan tahan benturan (tebesan kaca tempered 12mm); kelas perlindungan IP54 |
Seelong |
| Stasiun minyak pelumasan (besar) |
Tekanan pasokan minyak: 0,3-1,2MPa; pengaturan arus aliran cerdas (ringkasan penyesuaian: 5-50L/menit); rentang kontrol suhu minyak: 30-60°C (keakuratan kontrol suhu: ±1°C);Dilengkapi dengan filtrasi (keakuratan filtrasi): 10μm), peringatan tingkat minyak, suhu minyak / tekanan abnormalitas alarm dan fungsi pengisian minyak otomatis; kapasitas tangki minyak: 200L |
Seelong |
2.SSCD110-1000/3500 Otomotif Axle Electric Dynamometer Test Bench System Parameter Teknis
| Kategori parameter |
Indikator teknis |
| Merek dinamometer inti |
Seelong |
| Kekuatan nominal dinamometer penggerak |
110kW |
| Torsi nominal dinamometer penggerak |
1050 Nm (pada kecepatan nominal 1000 rpm) |
| Mengemudi dinamometer pada kecepatan nominalnya |
1000 putaran per menit |
| Kecepatan maksimum dinamometer penggerak |
3500 rpm |
| Rentang kecepatan torsi konstan |
0-1000 rpm |
| Rentang kecepatan daya konstan |
1000-3000 rpm |
| Waktu respon dinamometer drive |
≤8ms |
| Kekuatan nominal dinamometer beban |
110kW |
| Torsi nominal dinamometer beban |
1050 Nm (pada kecepatan nominal 1000 rpm) |
| Keakuratan kontrol torsi dinamometer beban |
≤ ± 0,2% dari skala penuh |
| Jangkauan torsi flange |
0-2000Nm |
| Keakuratan torsi flange |
00,2% dari skala penuh |
| Resolusi kecepatan torsi flange |
0.1 rpm |
| Waktu respon flange torsi dinamis |
≤1ms |
| Jangkauan penyesuaian ketinggian pusat bracket pemasangan |
300-650mm |
| Pengikat pemasangan bantalan |
≥ 1500kg |
| Bahan pelat besi cor |
HT300 (kekuatan tarik ≥ 300 MPa) |
| Merek sistem inverter frekuensi variabel |
ABB |
| Total kebutuhan daya sistem |
180kW |
| Jejak sistem |
≤12m2 (panjang × lebar × tinggi: 4,5m × 2,6m × 2,8m) |
| Suhu lingkungan kerja |
-10 ~ 45 °C |
| kelembaban relatif |
10% ~ 85% (tidak kondensasi) |
| Tegangan catu daya |
AC tiga fase 380V±10%, 50/60Hz |
| Total berat sistem |
≤ 4000kg |
3.SSCD110-1000/3500 Otomotif Axle Electric Dynamometer Test Bench System Keuntungan Utama
- Adaptasi kinerja untuk tugas berat: Dinamometer ganda 110kW (1050Nm/1000-3500rpm) secara tepat disesuaikan dengan persyaratan pengujian tugas berat poros kekuatan menengah dan tinggi.Kisaran torsi konstan dari 0-1000rpm dan kisaran daya konstan dari 1000-3000rpm dioptimalkanPenyebaran panas yang didinginkan dengan udara (kontrol suhu ± 2 °C) efisien dan stabil, memenuhi kebutuhan skenario pengujian intensitas tinggi jangka panjang.
- Pengujian tugas berat presisi tinggi: HBM high-range torque flange (0-2000Nm, 0,2% akurasi full-scale) + ABB high-power frequency converter, algoritma inti dioptimalkan untuk kondisi kerja berat,Keakuratan pengumpulan data tinggi, stabilitasnya kuat, dan itu otoritatif dan dapat diandalkan.
- Operasi dan pemeliharaan yang cerdas dan efisien: Sistem pengukuran dan kontrol yang ditingkatkan mendukung berbagi dan simulasi jarak jauh. Komponen utama seperti kopling (kapasitas beban 2500Nm) bebas pemeliharaan (hidup ≥10000h),dan dapat dioperasikan dalam 2-3 hari, sangat mengurangi biaya tenaga kerja dan downtime.
- Kemampuan beradaptasi untuk tugas berat dan perlindungan yang kuat: Bracket pemasangan dapat diatur dari 300-650mm dan memiliki kapasitas beban ≥1500kg, sehingga cocok untuk dipasang pada poros kendaraan berat besar;memiliki perlindungan tertutup penuh (IP54) dan pengurangan kebisingan ≥ 25dB, menyeimbangkan keamanan pengujian tugas berat dengan kenyamanan lingkungan operasi.
- Jaminan layanan lintas batas: Sertifikasi penuh dengan CE/ISO 9001/CU-TR, garis waktu logistik global yang jelas, siklus kustomisasi transparan, dukungan teknis 24/7 + garansi inti 1 tahun, pengadaan lintas batas tanpa kekhawatiran.
4. SSCD110-1000/3500 Sistem Pengukuran Pengukuran Dynamometer Listrik Poros Otomotif
- Kendaraan komersial menengah dan berat dan truk berat energi baru: Dilengkapi untuk pengujian poros penggerak / poros kemudi truk tugas menengah, truk tugas berat, dan truk berat energi baru, yang mencakup verifikasi kinerja inti seperti output daya beban berat,efisiensi transmisi jangka panjang, torsi mulai, dan daya tahan, memenuhi kebutuhan inspeksi kualitas produksi massal dan R&D high-end.
- Mesin konstruksi besar:Untuk poros peralatan tugas berat seperti loader besar, excavator, dan crane konstruksi, kami fokus pada rentang tugas berat kecepatan rendah 0-1000rpm dan rentang kecepatan operasi 1000-3000rpm,dan melakukan uji daya adaptasi beban dan keandalan kondisi kerja ekstrem untuk membantu meningkatkan kinerja peralatan.
- R&D canggih dan pengajaran ilmiah:Memberikan platform R&D bertenaga tinggi untuk produsen poros kendaraan besar dan laboratorium utama universitas,mendukung penelitian dan pengembangan mendalam dan pengujian seperti optimalisasi struktur poros kendaraan tugas berat, pencocokan sistem transmisi, dan peningkatan efisiensi energi; kompatibel dengan sistem simulasi untuk memenuhi pengajaran pelatihan praktis kelas atas di jurusan teknik kendaraan di universitas.
- Inspeksi kualitas profesional dan pengujian pihak ketiga:Sesuai dengan standar nasional dan industri dan persyaratan sertifikasi internasional,kami menyediakan layanan pengujian khusus untuk poros daya menengah dan tinggi untuk lembaga inspeksi kualitas tingkat nasional dan pusat pengujian otomotif besar, meliputi inspeksi kualifikasi pabrik, sertifikasi akses pasar, diagnosis kesalahan setelah penjualan, dan menghasilkan laporan yang sah dan dapat dilacak.
5.SSCD110-1000/3500 Standar Referensi Sistem Bangku Uji Dinamometer Listrik Poros Otomotif
- QC/T 533-2020 ¢Mengumpulkan poros penggerak kendaraan komersial ¢
- QC/T 534-2020 ¢ Indeks Evaluasi Uji Bench untuk Poros Penggerak Mobil
- GB/T 23920-2024 ¢ Mesin konstruksi - poros ¢
- JB/T 5929-1991 Metode pengujian keandalan untuk poros penggerak mesin konstruksi
- JB/T 10634-2023 Dinamometer listrik
6. Sistem Pengukuran Dynamometer Listrik Poros OtomotifModelDaftar
| Model |
Kekuatan nominal (kW) |
Torsi nominal (Nm) |
Kecepatan nominal (rpm) |
Kecepatan maksimum (rpm) |
Jangkauan daya konstan (rpm) |
Rentang Torsi Konstan (rpm) |
Keakuratan pengukuran torsi
(% FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Mendukung layanan yang disesuaikan: Kisaran kecepatan, kisaran torsi, fungsi perangkat lunak pengujian, dan solusi adaptasi lingkungan khusus dapat disesuaikan sesuai kebutuhan.
7. Pengiriman dan dukungan purna jual
Layanan pengiriman
1) Model standar: Kapal dalam waktu 90 hari (termasuk tes pra sebelum pengiriman untuk memastikan pemasangan cepat pada saat kedatangan).
2) Model yang disesuaikan: Pengiriman dalam 90-120 hari, meliputi logistik internasional dan distribusi ke wilayah utama di seluruh dunia termasuk Eropa, Amerika, Asia Tenggara,dan Timur Tengah (opsi transportasi laut / darat yang tersedia, termasuk kemasan yang aman dan pengolahan tahan kelembaban dan tahan karat).
3) Layanan pendukung: Kami menyediakan dokumen sertifikasi CE dan ISO lengkap dan sertifikat asal,dan spesialis logistik khusus akan menindaklanjuti seluruh proses untuk membantu dengan clearance bea cukai dan memastikan pengiriman peralatan besar yang aman dan tepat waktu ke lokasi.
Dukungan purna jual
1) Kewajiban jaminan:Garansi 1 tahun untuk komponen inti (dinamometer, flange torsi), pemeliharaan seumur hidup; layanan pemecahan masalah dan perbaikan gratis selama masa garansi, tidak termasuk kerusakan yang disebabkan oleh kesalahan manusia.
2) Dukungan teknis:Layanan bilingual 24/7 (bahasa Inggris dan Cina), waktu respons ≤ 4 jam
3) Layanan pemasangan, persiyapan, dan pelatihan: Pengguna bertanggung jawab atas instalasi dasar di tempat. Seelong akan mengirim dua teknisi profesional untuk memberikan panduan di tempat (termasuk posisi peralatan dan kalibrasi,dan spesifikasi sambungan pipa / jalur); pengoperasian peralatan akan ditangani sepenuhnya oleh kami (termasuk pengujian power-on, kalibrasi parameter, dan pengujian sistem linkage);Pelatihan operasi profesional gratis selama 3 hari akan diberikan (mencakup operasi peralatan), pengaturan parameter, pemeliharaan harian, dan pemecahan masalah) untuk memastikan bahwa operator mahir menggunakan peralatan skala besar.
4) Layanan jarak jauh: Mendukung debugging jarak jauh melalui komputer, peningkatan sistem, dan panduan konfigurasi solusi modular, dengan cepat memecahkan masalah teknis selama penggunaan dan meminimalkan kerugian downtime.
8.FAQ
T: Berapa jumlah pesanan minimum untuk kerja sama kami?
A: Kami mendukung pesanan jejak kecil 1 pcs untuk produk stok.
T: Bagaimana saya bisa mempelajari lebih lanjut tentang produk?
A: Silakan tinggalkan email Anda dan kami akan mengirimkan buku sampel elektronik Anda.
T: Berapa jangka waktu pembayaran Anda?
A: Biasanya 30% T / T deposit, membayar penuh sebelum pengiriman.
T: Berapa waktu pengiriman pesanan saya?
A: Siklus produksi dinamometer adalah 6-8 minggu, siklus produksi sensor adalah 2-3 minggu, produk lain silakan hubungi kami.
T: Bagaimana kita mendapatkan solusi keseluruhan dari bangku uji?
A: Tinggalkan kami email Anda, staf teknis kami akan berkomunikasi dengan Anda tentang rencana rinci.
T: Bisakah saya datang mengunjungi pabrik Anda?
A: Tentu saja, Anda selalu dipersilakan untuk berkunjung.
