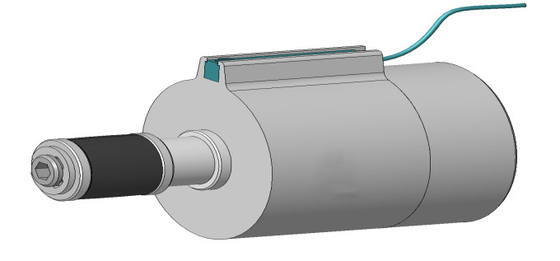

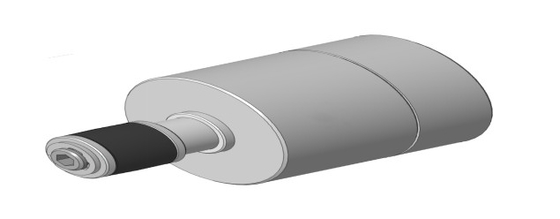

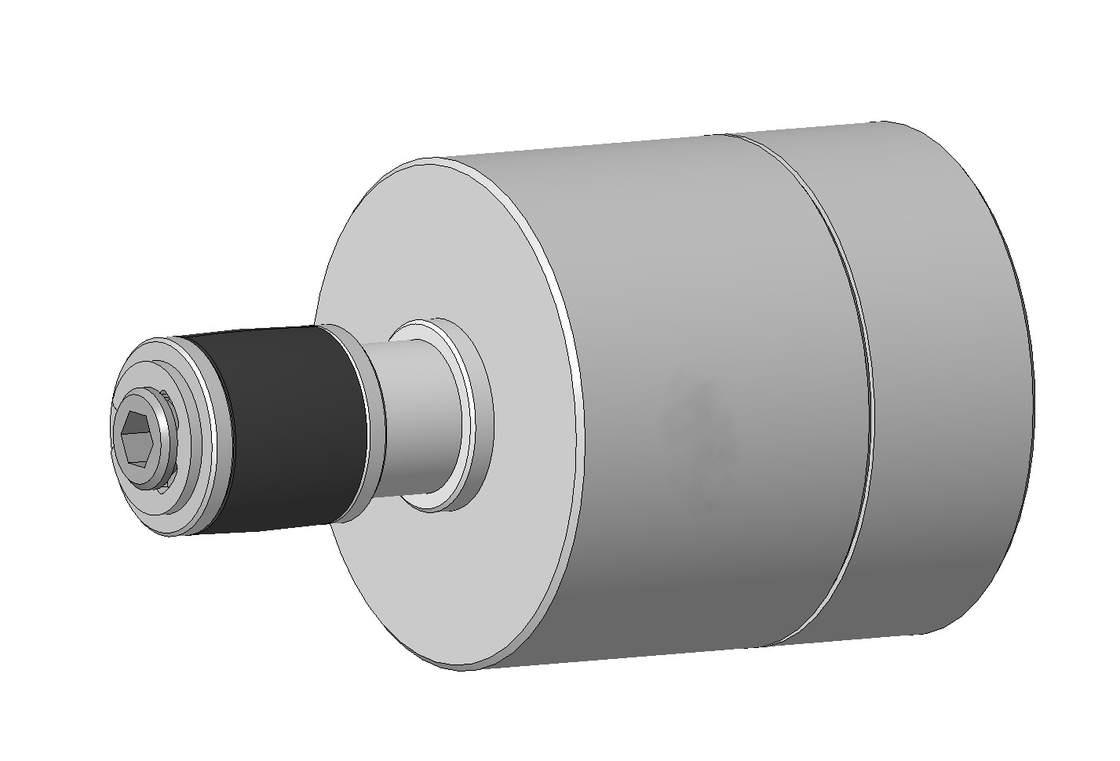

Pneumatic Quick Connector TF360
Konektor cepat seri TF360 mengadopsi penjepit drive pneumatik, yang sebagian besar digunakan untuk pengujian otomatis atau semi-otomatis.Pengujian kedap udaradari bagian yang akan diuji dengandiameter dalamterkontrolpipa lurus karakteristik, serta operasi fungsional seperti mengisi, menyumbat dan mengosongkan.Seperti penyegelan dinding dalam pipa lurus, lubang bor dan benang internal, dll.

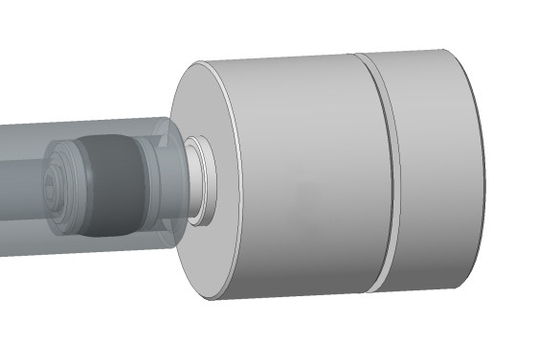

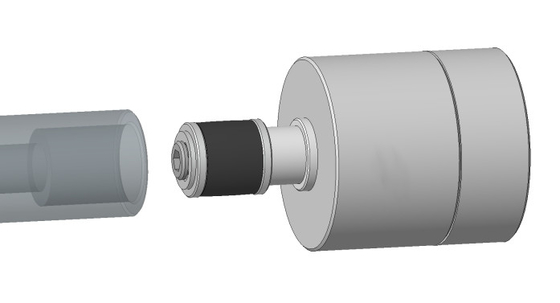

Konektor cepat seri TF360 menggunakan prinsip penggerak silinder, segel ujung depan dapat menyegel bagian yang akan diuji dengan kisaran toleransi yang besar.PPemancar pneumatik dapat diterapkan pada pengujian otomatis untuk mencapai operasi otomatis.
TF360 Keuntungan Konektor Cepat
1)Dapat digunakan sebagai jenis genggam atau tetap (adukungan tetap diperlukan).
2) Seal pipa lurus denganlebartoleransirentang.
3) Scincin ealingadalahAdaptasi diriAnda.
4)Tidak ada kerusakan pada dinding dalam tabung uji.
5)Pneumatic drive, dapat mewujudkan pengujian otomatis.
TF360Seri Parameter Teknis
| Antarmuka yang berlaku |
Antarmuka denganyangdiameter dalamterkontrolpipa lurus karakteristik: seperti dinding dalam pipa lurus,lubang bordan benang dalam |
| Bahan tubuh |
paduan aluminium,bahan lain juga bisadipilihMenurut kebutuhan pelanggan |
| Bahan segel |
Segel utama mengadopsikaret nitril(NBR) secara default, dan bahan lain dapat dipilih sesuai dengan kebutuhan pelanggan, seperti penyegelan uretan dalam kondisi keausan yang lebih besar |
| Medium yang berlaku |
Udara kering tanpa minyak atau gas tidak korosif |
| Mode Operasi |
Pneumatic drive (5 ~ 10bar udara terkompresi) |
| Tekanan operasi |
0-9 bar (perlengkapan diperlukan untuk aplikasi tekanan, tidak ada perlengkapan diperlukan untuk aplikasi vakum) |
| Suhu operasi |
-15°C-+100°C |
| Tingkat kebocoran* |
10- 4Apa yang kau lakukan?3/s |
* Ini adalah tingkat kebocoran minimumdariyangproduk standar; Kita dapat menyediakan perangkat denganatingkat kebocoran yang lebih rendah pada permintaan; ini tergantung pada spesifikasi rinci yang diberikan oleh pelanggan (metode pengujian,suhu uji dan tekanan uji) dan kualitas sampel yang disediakan oleh pelanggan (i. yaitu perawatan permukaan permukaan penyegelan, kekasaran dan toleransi dimensi).
TF360Dimensi Seri(unit: mm)
| Nomor Karakter |
Pelabuhan uji B1 |
Port drive P1 |
Lubang pemasangan G1 |
D1 |
D2 |
L1 |
L |
| 0 |
M5 |
M5 |
M5 |
32 |
20 |
22 |
55 |
| 1 |
G1/8️ |
G1/8️ |
M6 |
40 |
26 |
28 |
70 |
| 2 |
G1/8️ |
G1/8️ |
M6 |
40 |
26 |
24 |
66 |
| 3 |
G1/8️ |
G1/8️ |
M6 |
60 |
41 |
40 |
75 |
| 4 |
G1/8️ |
G1/8️ |
M6 |
60 |
41 |
37 |
71 |
| 5 |
G1/2️ |
G1/8️ |
M6 |
88 |
60 |
59 |
106 |
| 6 |
G1/2️ |
G1/8️ |
M6 |
88 |
60 |
54 |
100 |
| 7 |
G3/4️ |
G1/8️ |
M6 |
107 |
76 |
57 |
94 |
| 8 |
G3/4️ |
G1/8️ |
M6 |
107 |
76 |
57 |
94 |
TF360Serangkaian Aplikasi
1.Industri pengujian mesin
2.Industri pengujian energi baru
3. Pengujian instrumen
4Industri pendingin dan pendingin udara
5. Gas, cairan cepat mengisi
6Segel cepat industri umum
