Bangku uji bantalan terdiri dari peralatan berikut: Sistem mesin, Servo Motor Drive Unit, Sistem Pemuatan Uji, Sistem Sirkulasi Minyak Pelumasan Bantalan,Alat uji dan sistem listrik dan kontrol.
2) Perlindungan terhadap kebocoran: jenis perlindungan terhadap kebocoran arus, IΔn ≤ 30mA, waktu operasi ≤ 0,1s, kapasitas 10A.
3) Governor: Dilengkapi dengan AC speed motor governor, untuk menyediakan daya yang dapat disesuaikan ke motor.
4) Pengumpul data: Pengumpul data dikonfigurasi untuk mengumpulkan data eksperimental.
5) Mekanisme percobaan: termasuk diameter nominal bantalan bergulir, rentang, jenis bantalan bergulir, kursi bantalan bergulir yang bergerak, perangkat beban radial bantalan bergulir, dll.
6) Sensor: Dilengkapi dengan beberapa sensor, termasuk sensor beban radial bantalan bergulir, sensor beban radial total, sensor beban sumbu total, sensor beban sumbu bantalan bergulir kiri dan kanan, dll.untuk mengukur kinerja bantalan di bawah beban yang berbeda.
SYJ-d20-60 10000 rpm Bangku Uji Bantalan Parameter Teknis
| Indikator teknis |
Nilai-nilai |
| Jumlah bantalan yang diuji secara bersamaan |
2 |
| Diameter dalam bantalan uji |
φ20 mm-φ60 mm |
| Diameter luar bantalan uji |
φ100 mm-φ150 mm |
| Beban uji aksial maksimum |
0-50 kN, akurasi ± 3% (set setiap bantalan dapat dimuat sesuai dengan jarak tempuh) |
| Beban uji radial maksimum |
0-100 kN, akurasi ±3% (setiap bantalan, beban statis, beban diatur) |
| Kecepatan maksimum |
100-10000 r/min (kecepatan diatur), kontrol loop tertutup, akurasi kontrol ± 2% |
| Mode pengisian |
Mode pengaturan ekstomatika atau manual, mode spektrum beban yang telah diprogram sebelumnya, mode kecepatan |
| Bantalan bantu |
Pengotoran paksa dengan minyak tipis
|
SYJ-d20-60 10000 rpm Bangku Uji Bantalan Bagian Utama
Mesin uji daya tahan bantalan SYJ-d20-60 terutama terdiri dari tempat tidur, badan uji, sistem penggerak, sistem pemuatan, sistem pelumasan, sistem pendinginan udara, sistem kontrol listrik, dan perangkat lunak,Seperti yang ditunjukkan pada Gambar 1.
Gambar 1 (Konfigurasi keseluruhan bangku uji bantalan rel)
1)Matriks
PeraturanMatriks, yang dianggap sebagai dasar dari bangku uji bantalan kereta api, terbuat dari besi ductile, yang dapat memastikan stabilitas bangku uji dalam rotasi kecepatan tinggi dan operasi beban besar.

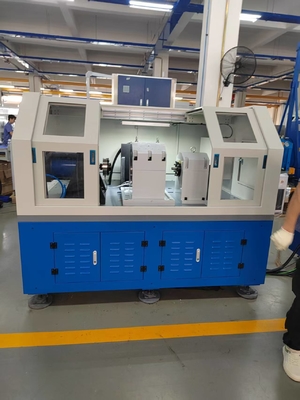

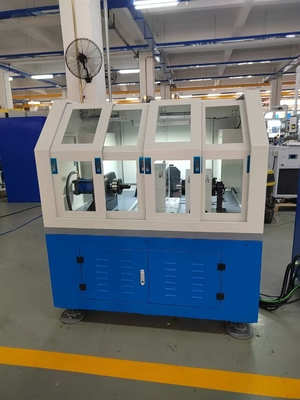

2)Badan bangku uji
PeraturanBadan bangku ujiadalah bagian inti dari bangku uji bantalan kereta api, dan strukturnya adalah kunci untuk teknologi bangku uji bantalan kereta api.Badan bangku ujiterdiri dari perangkat pemuatan, sistem poros uji, bantalan uji, mekanisme pemuatan, dll.
Gambar 2
Alat Penguji Bantalan
3)Sistem penggerak
Motor penggerak mengadopsi servo motor, yang mengadopsi kontrol putaran tertutup kecepatan. Motor mengirimkan kecepatan dan torsi ke spindle uji.dan kurva karakteristik motor adalah sebagai berikut.
Memenuhi karakteristik pengujian: kisaran kecepatan kontrol motor 100 ± 2000 rpm.
Kurva karakteristik servo motor

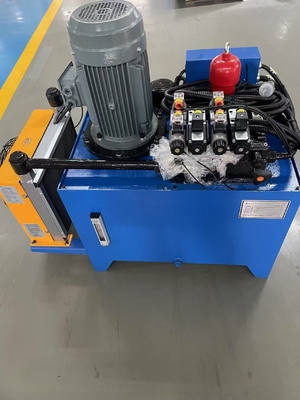

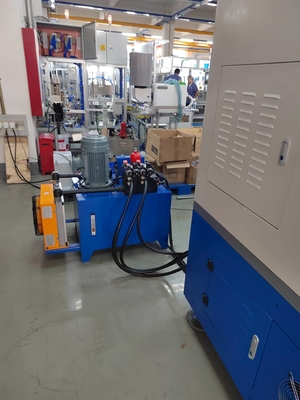

4)Sistem pemuatan
Sistem pemuatan mengadopsi mode loop tertutup katup servo hidrolik. Sistem pemuatan hidrolik akan ditempatkan di luar tubuh bangku uji, yang nyaman untuk pemeliharaan dan disipasi panas.Sistem pemuatan hidrolik adalah bagian penting dari sistem pemuatan servo elektro-hidrolik loop tertutup.
5)Sistem pelumasan
Sistem pelumasan adalah sistem pelumasan bantalan peralatan. Untuk memenuhi persyaratan pelumasan untuk bantalan peralatan,Sistem pelumasan harus dilengkapi dengan pompa minyak pasokan dan balik.
6)Sistem kontrol dan bagian listrik

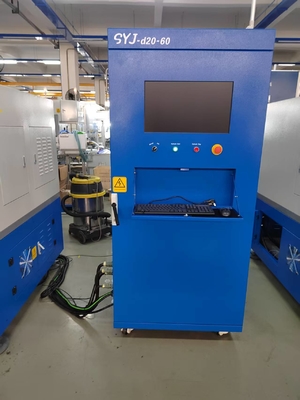

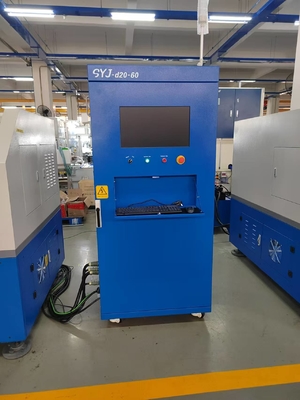

Sistem kontrol terdiri dari pengontrol Omron yang dapat diprogram, terminal kontrol yang dapat diprogram, unit drive konversi frekuensi, berbagai sensor (suhu, kecepatan, tekanan,getaran) satuan akuisisi, motor, dll.
7)Sistem pendingin udara
Kipas aliran aksial menggunakan kipas aliran aksial bersuara sangat rendah yang diproduksi oleh Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, dengan volume udara 15800 m3/h, kecepatan angin 10m/s,dan kecepatan pasokan udara yang terkontrol.
SYJ-d20-60 10000 rpm Bangku uji bantalan Bidang Aplikasi
Mencakup manufaktur bantalan dan industri dengan persyaratan tinggi untuk keandalan bantalan: produksi bantalan (R&D, inspeksi kualitas), mobil (bantalan roda hub/gearbox),aerospace (laser mesin), transportasi kereta api (beras roda), mesin konstruksi (beras beban berat), tenaga angin (beras spindle), alat mesin presisi (beras spindle), dll.
