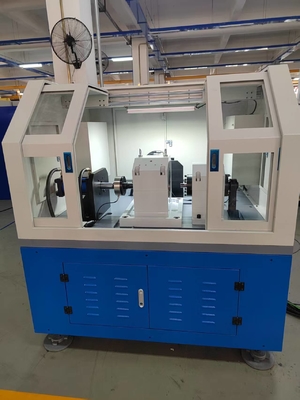

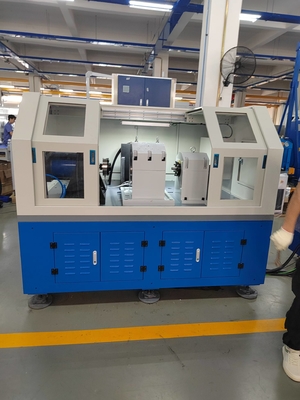

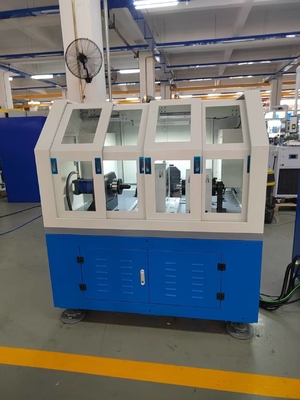

SYJ-d60-120 Bangku uji bantalan 5000 rpm untuk mengukur bantalan dengan diameter dalam 60-120mm

Komponen Utama Bangku Uji Bantalan SYJ-d60-120

Mesin uji umur bantalan S   SYJ-d60-120 terutama terdiri dari tempat tidur, badan uji, sistem penggerak, sistem pemuatan, sistem pelumasan, sistem pendingin udara        sistem, sistem kontrol listrik, dan perangkat lunak, seperti yang ditunjukkan pada Gambar 1.

                                   Gambar 1 (Konfigurasi keseluruhan dari bangku uji bantalan kereta api)

1) Matriks

adalah bagian inti dari bangku uji bantalan kereta api, dan strukturnya adalah kunci teknologi bangku uji bantalan kereta api. , dianggap sebagai dasar dari bangku uji bantalan kereta api, terbuat dari besi ulet, yang dapat memastikan stabilitas bangku uji dalam rotasi kecepatan tinggi dan operasi beban besar.2) Badan bangku uji

Badan bangku uji

adalah bagian inti dari bangku uji bantalan kereta api, dan strukturnya adalah kunci teknologi bangku uji bantalan kereta api. Gambar 2 terdiri dari perangkat pemuatan, sistem poros uji, bantalan uji, mekanisme pemuatan, dll.Gambar 2Perkakas Bantalan Uji

3) Sistem penggerak

Motor penggerak mengadopsi motor servo, yang mengadopsi kontrol loop tertutup kecepatan. Motor mengirimkan kecepatan dan torsi ke spindel uji. Daya motor adalah 37kW, dan kurva karakteristik motor adalah sebagai berikut.

Memenuhi karakteristik pengujian: Rentang kecepatan kontrol motor 100～±2000 rpm.

Kurva karakteristik motor servo

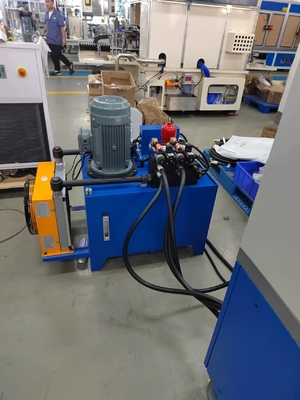

4) Sistem pemuatan

Sistem pemuatan mengadopsi mode loop tertutup katup servo hidrolik. Sistem pemuatan hidrolik akan ditempatkan di luar badan bangku uji, yang nyaman untuk perawatan dan pembuangan panas. Sistem pemuatan hidrolik adalah bagian penting dari sistem pemuatan servo loop tertutup elektro-hidrolik.

5) Sistem pelumasan

Sistem pelumasan adalah sistem pelumasan bantalan peralatan. Untuk memenuhi persyaratan pelumasan untuk bantalan peralatan, sistem pelumasan harus dilengkapi dengan pompa suplai dan pengembalian oli.

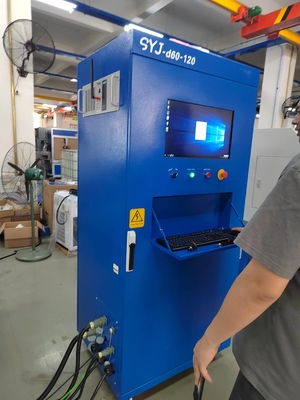

6) Sistem kontrol dan bagian listrik

Sistem kontrol terdiri dari pengontrol yang dapat diprogram Omron, terminal kontrol yang dapat diprogram, unit penggerak konversi frekuensi, berbagai sensor (suhu, kecepatan, tekanan, getaran) unit akuisisi, motor, dll.

7) Sistem pendingin udara

Kipas aliran aksial menggunakan kipas aliran aksial kebisingan ultra-rendah yang diproduksi oleh Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, dengan volume udara 15800 m3/jam, kecepatan angin 10m/s, dan kecepatan suplai udara yang terkontrol.

Parameter Teknis Bangku Uji Bantalan SYJ-d60-120 5000 rpm

Indikator Teknis

Nilai

Meliputi manufaktur bantalan dan industri dengan persyaratan tinggi untuk keandalan bantalan: produksi bantalan (R&D, inspeksi kualitas), mobil (bantalan hub/gearbox), dirgantara (bantalan mesin), transportasi kereta api (bantalan roda), mesin konstruksi (bantalan beban berat), tenaga angin (bantalan spindel), alat mesin presisi (bantalan spindel), dll.2) Perlindungan kebocoran: perlindungan kebocoran tipe arus, IΔn ≤30mA, waktu operasi ≤0,1s, kapasitas 10A.

3) Gubernur: Dilengkapi dengan gubernur motor kecepatan AC, untuk menyediakan daya yang dapat disesuaikan ke motor.

4) Pengumpul data: Pengumpul data dikonfigurasi untuk mengumpulkan data eksperimen.

5) Mekanisme eksperimen: termasuk diameter nominal bantalan gelinding, rentang, tipe bantalan gelinding, dudukan bantalan gelinding yang dapat digerakkan, perangkat pemuatan radial bantalan gelinding, dll.

6) Sensor: Dilengkapi dengan beberapa sensor, termasuk sensor beban radial bantalan gelinding, sensor beban radial total, sensor beban aksial total, sensor beban aksial bantalan gelinding kiri dan kanan, dll., untuk mengukur kinerja bantalan di bawah lo yang berbeda

ads.

SYJ-d60-120 5000 rpm Bearing Test BenchArea Aplikasi

Meliputi manufaktur bantalan dan industri dengan persyaratan tinggi untuk keandalan bantalan: produksi bantalan (R&D, inspeksi kualitas), mobil (bantalan hub/gearbox), dirgantara (bantalan mesin), transportasi kereta api (bantalan roda), mesin konstruksi (bantalan beban berat), tenaga angin (bantalan spindel), alat mesin presisi (bantalan spindel), dll. Profil Perusahaan

Seelong Intelligent Technology (Luoyang) Co., Ltd. adalah perusahaan teknologi tinggi yang berspesialisasi dalam pengukuran peralatan, kontrol, desain, manufaktur, dan layanan penjualan untuk sistem teknik tenaga di berbagai bidang seperti dirgantara, otomotif, dan energi baru; Perusahaan ini berlokasi di kota peony Luoyang yang indah.

Seelong mengkhususkan diri dalam penelitian dan pengembangan, produksi, dan layanan peralatan pengujian untuk motor energi baru, sistem daya hibrida, mesin, transmisi, dan banyak lagi.

Produk utama kami meliputi dinamometer listrik, sistem pengukuran dan kontrol, catu daya DC, dan sistem jaminan kondisi kerja. Seelong memiliki sistem penjualan dan layanan yang lengkap, berpegang pada filosofi bisnis

p rovid ingf ine q uality s ervices untuk al urviv al and k eep ing on r enovation untuk development, dan menyediakan pengguna dengan berbagai jenis solusi pengukuran dan kontrol teknik tenaga di berbagai bidang.Filosofi desain canggih Seelong dan pengalaman industri yang kaya memberikan perusahaan teknologi Keunggulan

di depan pesaing di industri yang sama, dan produk perusahaan dapat lebih memenuhi permintaan pasar yang sebenarnya. Seelong berani dalam inovasi. Sambil menghargai terobosan dan pengembangan teknologinya sendiri, ia telah menjalin hubungan kerja sama jangka panjang dan mendalam dengan berbagai lembaga penelitian domestik seperti Universitas Tsinghua dan Universitas Shandong. Telah lulus sertifikasi CE, sertifikasi sistem mutu ISO9001, sertifikasi perusahaan tingkat AAA, memperoleh lebih dari sepuluh paten penemuan, dan dua hak cipta perangkat lunak. Telah menyediakan peralatan dan layanan profesional kepada lebih dari seratus pengguna baik di dalam maupun di luar negeri, Perusahaan telah memenangkan kepercayaan pelanggan domestik dan asing dengan produk hemat biaya dan layanan berkualitas tinggi, dan telah menjalin kemitraan strategis yang saling menguntungkan jangka panjang.Semua karyawan Seelong Intelligent Technology (Luoyang) Co., Ltd. dengan hangat menyambut kerja sama yang tulus dari pelanggan domestik dan asing, dan bekerja sama untuk masa depan dan pembangunan bersama.Sertifikat Perusahaan
