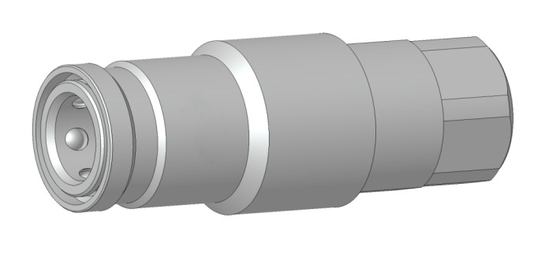

TF531 Series Stainless Steel Sleeve Steel Ball Type Quick Connect Coupling (khusus untuk Pelabuhan Pipa Bahan Bakar)

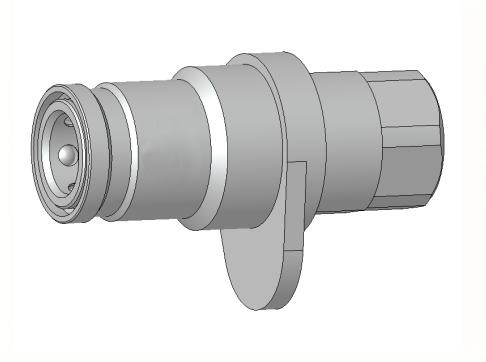

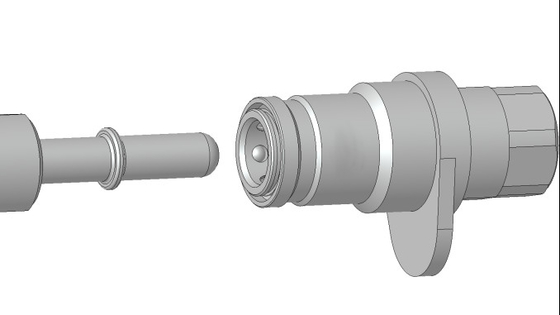

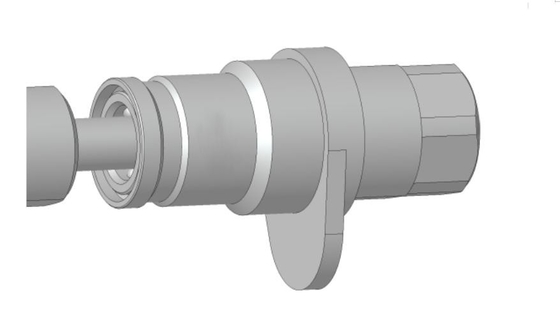

Konektor cepat seri TF531 mengadopsi penguncian bola baja lengan, yang sebagian besar digunakan untuk pengujian manual.Penguncian bola baja, struktur kompak, mudah dioperasikan, aman dan dapat diandalkan, koneksi lautl bisa dengan mudah dicapai dengandorong dengan satu tangandidan tarikBagian utama terbuat dari baja tahan karat yang kuat, yang membuat konektor lebih tahan lama.kita dapat menyediakan konektor cepat yang lengan dengan sisi push plat.
TF531 Keuntungan Konektor Cepat
1)Mengurangi kerusakan benang yang disebabkan oleh sering memasukkan dan mengeluarkan.
2)Segel koneksi instan, efisiensi koneksi yang tinggi, cocok untuk frekuensi tinggi dan sejumlah besar persyaratan pengujian penempatan dan penghapusan berulang.
3)Desain penjepit benang yang unik, tanpa bantuan alat, menekan pegangan dapat mewujudkan koneksi penyegelan langsung benang.
4)Unikmenekan pegangan menggenggamdan desain penyegelan, bahkan jika tekanan terus berubah, dapat mengunci konektor dengan kuat untuk memastikan keandalan koneksi.
5)Desain daripenekan gagangadalah ergonomis, dan operasi lebih nyaman.Segelnya mudah diganti dan mudah dirawat.
TF531 Seri Parameter Teknis
| Antarmuka yang berlaku |
Pelabuhan saluran bahan bakar (sesuai dengan SAE J2044) |
| Bahan tubuh |
Baja tahan karat tahan korosi, bahan lain juga dapat dipilih sesuai dengan kebutuhan pelanggan |
| Bahan segel |
Karet fluor (FKM) digunakan sebagai segel utama secara default, dan bahan lain dapat dipilih sesuai dengan kebutuhan pelanggan |
| Medium yang berlaku |
Minyak bakar, seperti bensin, diesel, minyak tanah, dll. |
| Mode Operasi |
Sleevejenis bola baja |
| Tekanan operasi |
0-25bar |
| Suhu operasi |
-15°C-+100°C |
| Tingkat kebocoran* |
10- 4Apa yang kau lakukan?3/s |
* Ini adalah tingkat kebocoran minimumdariyangproduk standar; Kita dapat menyediakan perangkat denganatingkat kebocoran yang lebih rendah pada permintaan; ini tergantung pada spesifikasi rinci yang diberikan oleh pelanggan (metode pengujian,suhu uji dan tekanan uji) dan kualitas sampel yang disediakan oleh pelanggan (i. yaitu perawatan permukaan permukaan penyegelan, kekasaran dan toleransi dimensi).
TF531 Dimensi Seri(unit: mm)
| ProdukMOdel |
Diameter segel A |
B |
C |
D |
Nomor Karakter |
Lubang Cairan B1 |
Model denganpenutupanklep |
| TF531- Y0630 |
6.3 |
8.75±0.15 |
20.91±0.25 |
1.57 |
1 |
G 1/8️ |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98±0.15 |
21.12±0.25 |
1.57 |
1 |
G 1/8️ |
TF531-Y0789V |
| TF531- Y0949 |
9.49 |
12.94±0.21 |
21.12±0.25 |
1.57 |
2 |
G 1/8️ |
TF531-Y0949V |
| TF531- Y0989 |
9.89 |
13.42±0.21 |
24.74±0.25 |
2.34 |
2 |
G 1/8️ |
TF531-Y0989V |
| TF531- Y1180 |
11.8 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4️ |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4️ |
TF531-Y1261V |
| TF531- Y1582 |
15.82 |
19.18±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8️ |
TF531-Y1582V |
| TF531- Y1890 |
18.9 |
22.33±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8️ |
TF531-Y1890V |
| TF531- Y2270 |
22.7 |
25.7±0.5 |
29.5±0.5 |
2.34 |
5 |
G 1/2️ |
TF531-Y2270V |
| TF531- Y2550 |
25.5 |
28.2±0.5 |
29.5±0.5 |
2.34 |
6 |
G 3/4️ |
TF531-Y2550V |
| TF531- Y2842 |
28.42 |
32.3±0.5 |
42.5±0.5 |
2.34 |
6 |
G 3/4️ |
TF531-Y2842V |
TFKonektor seri 531V memiliki katup bola unidirectional yang terintegrasi, dengan tekanan maksimum 50 bar.

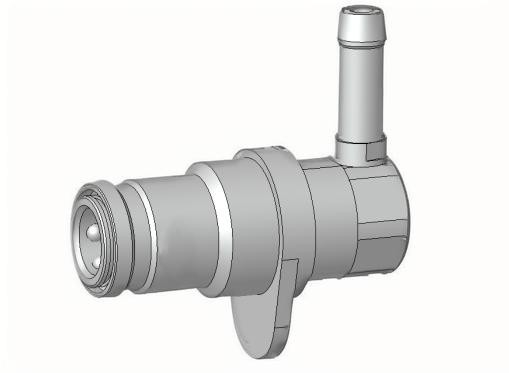

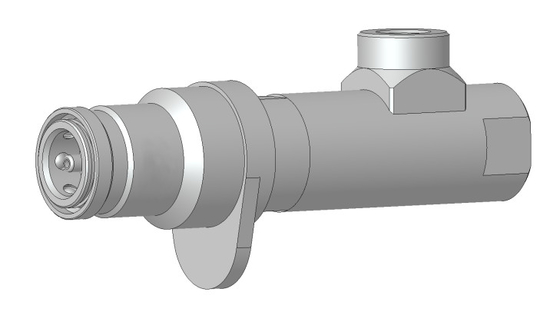

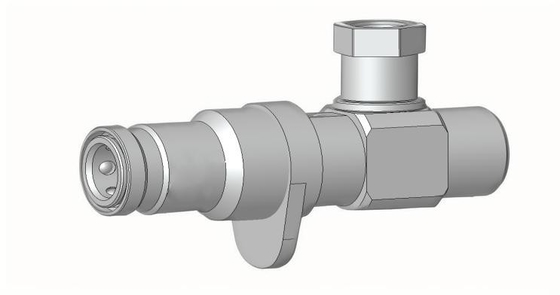

Jika ada kebutuhan untuk blowback setelah tes, silakan hubungi insinyur penjualan kami dan pesan konektor cepat TF531 dengan fungsi blowback seperti yang ditunjukkan di bawah ini.
TF531 Serangkaian Aplikasi
1.Industri pengujian mesin
2.Industri pengujian energi baru
3. Pengujian instrumen
4Industri pendingin dan pendingin udara
5. Gas, cairan cepat mengisi
6Segel cepat industri umum
