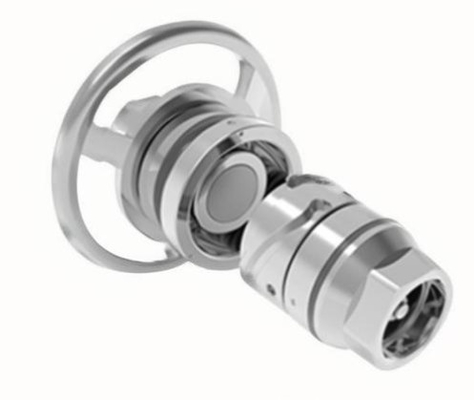

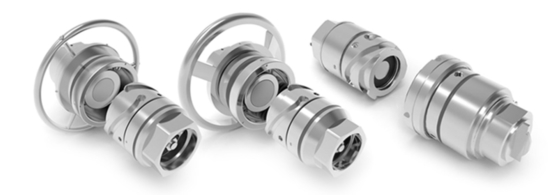

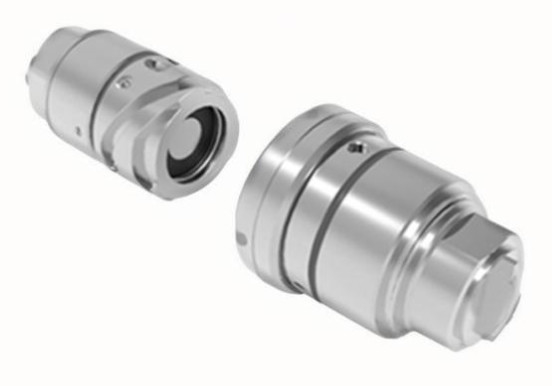

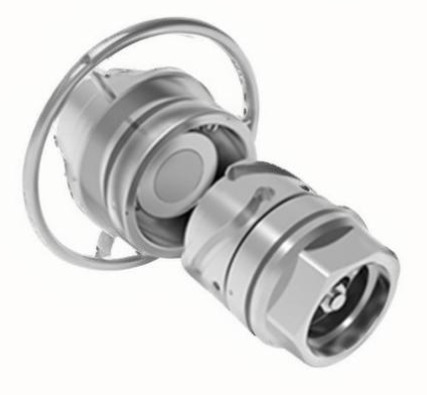

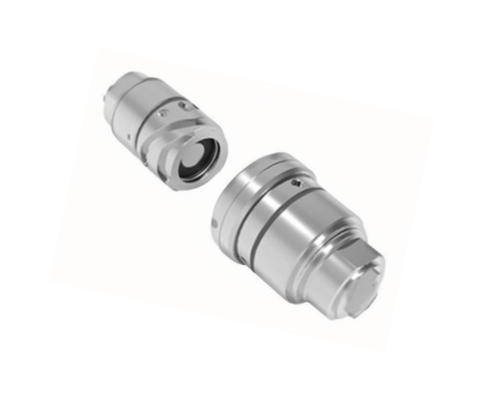

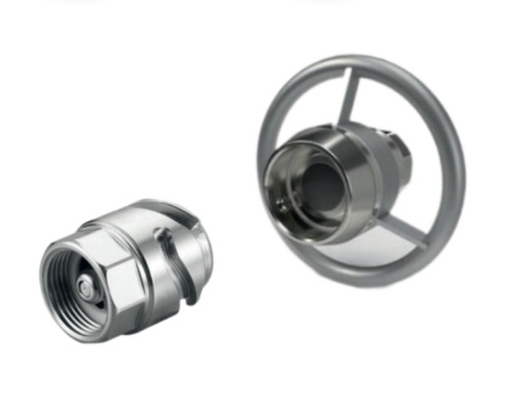

Konektor fluida tiga alur TFC
Konektor fluida tiga alur seri TFC mengadopsi metode penguncian tiga alur yang dapat mewujudkan penguncian dan pemutusan colokan dan soket dengan mendorong dan menarik rotasi, mudah dioperasikan,aman dan andal. Banyak digunakan dalam sistem koneksi pipa aliran besar peralatan, seperti pertahanan militer, petrokimia, kereta api tank mobil, kontainer, Marinir penyimpanan tank loading dan unloading.
Keuntungan dari konektor fluida tiga alur TFC
1) Desain struktur penguncian tiga alur yang unik, mudah dioperasikan, dan koneksi stabil dan andal.
2) Roda tangan operasi dilengkapi, desain ergonomis, yang membuat operasi lebih nyaman dan cepat.
3) Desain katup shut-off dua arah, dapat tetap disegel dalam keadaan terhubung dan terputus, tidak ada kebocoran, aman dan andal.
4) Docking aksial, aliran linier, sehingga penurunan tekanan berkurang, dengan rasio aliran / penurunan tekanan yang sangat baik.
5) Bahan substrat dan lapisan permukaan memiliki ketahanan haus dan ketahanan korosi yang kuat.
6) Desain anti-kontaminasi datar meminimalkan masuknya kontaminan ke dalam sistem pipa.
7) Desain flat tanpa tetesan memastikan keselamatan operator dan mencegah kebocoran cairan yang menyebabkan polusi lingkungan.
8) Industri aerospace dan kimia dan bidang lainnya membutuhkan ketahanan korosi yang baik dan stabilitas termal, sehingga bahan substrat dapat dipilih Hastelloy.
9) Menurut parameter aliran, 7 jenis diameter dapat dipilih.
10) Menurut suhu pipa, 4 konektor cairan identifikasi warna dapat disediakan untuk membantu mengidentifikasi gelung dengan suhu yang berbeda dengan cepat.
11) Konektor cairan dapat dipasang ke pipa dan peralatan dengan berbagai cara, jika Anda perlu menyesuaikan antarmuka ekor, silakan hubungi perusahaan kami.
Parameter teknis konektor cairan seri TFC
| Bahan substrat |
Baja tahan karat, paduan aluminium, Hastelloy |
| Bahan segel |
Karet nitril, EPDM, karet fluoro, karet silikon |
| Medium yang berlaku |
Air, pendingin, minyak, cairan korosif, dll. |
| Suhu operasi |
-45°C - 200°C |
| Tekanan operasi |
0 - 15bar |
| Tes semprotan garam |
≥ 120 jam |
| Uji getaran |
Menurut metode GJB360B-2009, tahan getaran tekanan 1Mpa tanpa kebocoran |
| Uji dampak |
Menurut metode GJB360B-2009, tahan dampak tekanan 1Mpa tanpa kebocoran |
| Kehidupan mekanik |
5000 sisipan tanpa kebocoran |
TFC Series Plug/Socket Parameter
| Spesifikasi Model |
TFC25 |
TFC32 |
TFC40 |
TFC50 |
TFC65 |
TFC80 |
TFC100 |
| Diameter setara (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Tekanan operasi maksimum (bar) |
25 |
15 |
15 |
15 |
15 |
15 |
10 |
| Aliran kerja maksimum (L/min) |
145 |
238 |
372 |
581 |
982 |
1488 |
2325 |
|
Koefisien aliran
(m3/jam)
|
12 |
20.5 |
32.5 |
63.5 |
75.6 |
86.1 |
102.2 |
| Kebocoran maksimum per sisipan (mL) |
0.4 |
0.6 |
0.9 |
1 |
1.2 |
1.3 |
2.3 |
| Katup penutupan |
dua arah |
dua arah |
dua arah |
dua arah |
dua arah |
dua arah |
dua arah |
| Torsi berputar maksimum (N•m) |
6 |
8 |
10 |
20 |
24 |
30 |
40 |
| Torsi pemisahan maksimum (N•m) |
8 |
10 |
12 |
22 |
26 |
32 |
42 |
Kurva aliran plug/socket seri TFC
Aplikasi konektor fluida tiga alur TFC
1) Industri penyimpanan energi
Teknologi penyimpanan energi adalah inti dari revolusi industri energi baru.dapat mencapai output yang lancar dari pembangkit listrik energi baru, dan dapat secara efektif menyesuaikan perubahan tegangan jaringan, frekuensi dan fase yang disebabkan oleh pembangkit listrik energi baru,sehingga pembangkit listrik tenaga angin skala besar dan pembangkit listrik tenaga fotovoltaik dapat dengan mudah dan dapat diandalkan dimasukkan ke dalam jaringan listrik konvensional.
Saat ini, sistem kontrol suhu penyimpanan energi terutama menggunakan pendinginan udara dan pendinginan cairan.Penyebaran panas yang didinginkan udara membawa panas yang dihasilkan oleh sel baterai ke luar oleh kipas, yang memiliki keuntungan dari struktur sederhana dan biaya rendah, tetapi koefisien transfer panas rendah, kecepatan pendinginan lambat, dan area saluran disipasi panas yang besar diperlukan;Penyebaran panas pendingin cair adalah untuk mengurangi suhu baterai dengan konveksi transfer panas dari pendingin, kelebihannya terutama dekat dengan sumber panas, konsumsi energi rendah, konduktivitas panas yang tinggi, disipasi panas yang lebih seragam, tetapi juga lebih cocok untuk lingkungan luar daripada pendingin udara.
Operasi yang efisien dari peralatan penyimpanan energi tidak dapat dipisahkan dari jaminan sistem kontrol suhu.sistem pendinginan cair yang efisien telah menjadi arah penting untuk pengembangan kontrol suhu. Kinerja konektor fluida yang dikembangkan oleh perusahaan kami aman dan andal, dan pengoperasiannya mudah dan cepat.dan desain tanpa tetesan datar memastikan bahwa colokan dan soket dapat disimpan tertutup dalam keadaan koneksi dan pemutusan, memastikan keselamatan operator dan mencegah kebocoran cairan yang menyebabkan polusi lingkungan.
2)Perlengkapan udaraIndustri
PeraturanPerlengkapan udaraindustri, terutama operasi normal radar dan pesawat terbang, tak terpisahkan dari sistem kontrol suhu.Perusahaan kami mengkhususkan diri dalam pengembangan konektor cairan untuk sistem pertahanan militer, dengan kinerjanya yang aman dan dapat diandalkan, operasi yang nyaman dan cepat, memberikan jaminan yang tahan lama dan dapat diandalkan untuk sistem kontrol suhu peralatan udara.
3) Pengolahan Data
Beberapa pusat data besar, stasiun server dan superkomputer, melakukan ratusan juta operasi instruksi setiap detik, akan menghasilkan banyak panas,Performance dissipation panas peralatan pengolahan data secara langsung terkait dengan kecepatan komputasi komputer dan umur. Perusahaan kami mengkhususkan diri dalam pengembangan konektor cairan untuk peralatan pengolahan data, dengan kinerja yang aman dan andal, operasi yang nyaman dan cepat,memberikan jaminan yang tahan lama dan dapat diandalkan untuk sistem pendingin komputer.
