SYJ-d120-200 2000 rpm Bearing Test Bench untuk mengukur bantalan dengan diameter dalam 120-200mm

Komponen Utama Meja Uji Bantalan SYJ-d120-200

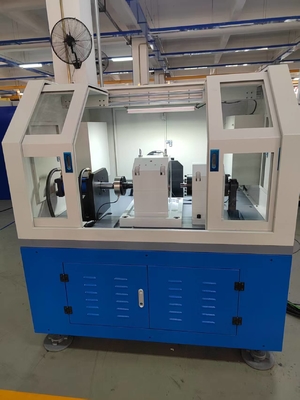

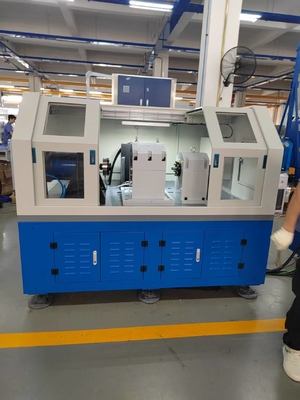

S   Meja uji bantalan SYJ-d120-200 terutama terdiri dari dudukan, badan uji, sistem penggerak, sistem pembebanan, sistem pelumasan, sistem pendingin udara, sistem kontrol listrik, dan perangkat lunak, seperti yang ditunjukkan pada Gambar 1.

                                   Gambar 1 (Konfigurasi keseluruhan dari meja uji bantalan kereta api)

1) Matriks

The Matriks, dianggap sebagai dasar dari meja uji bantalan kereta api, terbuat dari besi ulet, yang dapat memastikan stabilitas meja uji dalam rotasi kecepatan tinggi dan operasi beban besar.

2) Badan meja uji

The badan meja uji adalah bagian inti dari meja uji bantalan kereta api, dan strukturnya adalah kunci teknologi meja uji bantalan kereta api. badan meja uji terdiri dari perangkat pembebanan, sistem poros uji, bantalan uji, mekanisme pembebanan, dll.

Gambar 2

Perkakas Bantalan Uji

3) Sistem penggerak

Motor penggerak mengadopsi motor servo, yang mengadopsi kontrol loop tertutup kecepatan. Motor mengirimkan kecepatan dan torsi ke spindel uji. Daya motor adalah 37kW, dan kurva karakteristik motor adalah sebagai berikut.

Memenuhi karakteristik pengujian: Rentang kecepatan kontrol motor 100～±2000 rpm.

Kurva karakteristik motor servo

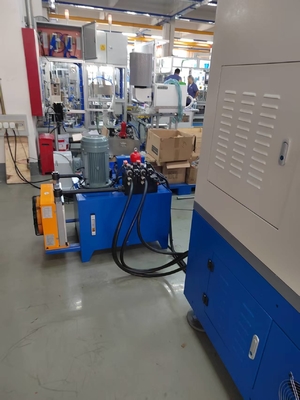

4) Sistem pembebanan

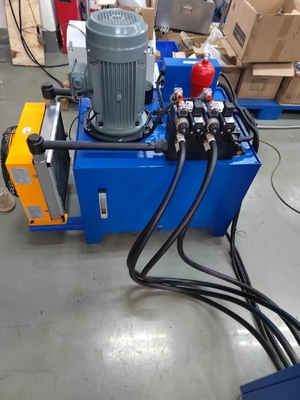

Sistem pembebanan mengadopsi mode loop tertutup katup servo hidrolik. Sistem pembebanan hidrolik akan ditempatkan di luar badan meja uji, yang nyaman untuk perawatan dan pembuangan panas. Sistem pembebanan hidrolik adalah bagian penting dari sistem pembebanan servo loop tertutup elektro-hidrolik.

5) Sistem pelumasan

Sistem pelumasan adalah sistem pelumasan bantalan peralatan. Untuk memenuhi persyaratan pelumasan untuk bantalan peralatan, sistem pelumasan harus dilengkapi dengan pompa suplai dan pengembalian oli.

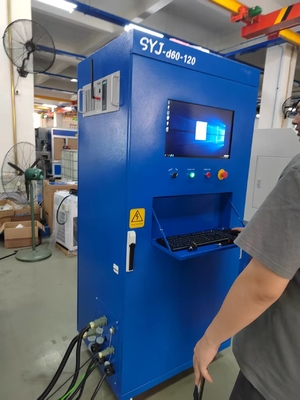

6) Sistem kontrol dan bagian listrik

Sistem kontrol terdiri dari pengontrol yang dapat diprogram Omron, terminal kontrol yang dapat diprogram, unit penggerak konversi frekuensi, berbagai sensor (suhu, kecepatan, tekanan, getaran) unit akuisisi, motor, dll.

7) Sistem pendingin udara

Kipas aliran aksial menggunakan kipas aliran aksial kebisingan ultra-rendah yang diproduksi oleh Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, dengan volume udara 15800 m3/jam, kecepatan angin 10m/s, dan kecepatan suplai udara yang terkontrol.

Parameter Teknis Meja Uji Bantalan SYJ-d120-200 2000 rpm

SYJ-d120-200 2000 rpm Meja Uji Bantalan Fitur

1) Persyaratan daya: Catu daya input adalah AC220V±10% 50Hz tiga-kawat fase tunggal.

2) Perlindungan kebocoran: perlindungan kebocoran tipe arus, IΔn ≤30mA, waktu operasi ≤0,1s, kapasitas 10A.

3) Gubernur: Dilengkapi dengan gubernur motor kecepatan AC, untuk menyediakan daya yang dapat disesuaikan ke motor.

4) Pengumpul data: Pengumpul data dikonfigurasi untuk mengumpulkan data eksperimen.

5) Mekanisme eksperimen: termasuk diameter nominal bantalan gelinding, rentang, tipe bantalan gelinding, dudukan bantalan gelinding yang dapat digerakkan, perangkat pembebanan radial bantalan gelinding, dll.

6) Sensor: Dilengkapi dengan beberapa sensor, termasuk sensor beban radial bantalan gelinding, sensor beban radial total, sensor beban aksial total, sensor beban aksial bantalan gelinding kiri dan kanan, dll., untuk mengukur kinerja bantalan di bawah lo yang berbedaads.

SYJ-d120-200 2000 rpm Meja Uji Bantalan Area Aplikasi

1) Industri manufaktur bantalan: digunakan untuk pengembangan produk baru, verifikasi proses produksi, dan inspeksi kualitas pabrik;

2) Industri otomotif: pengujian komponen kunci seperti bantalan hub roda dan bantalan gearbox;

3) Dirgantara: Pengujian komponen kondisi kerja ekstrem seperti bantalan mesin dan bantalan roda pendarat;

4) Transit kereta api: Verifikasi kinerja bantalan roda dan bantalan motor traksi untuk kereta api berkecepatan tinggi dan kereta bawah tanah;

5) Mesin konstruksi: pengujian bantalan beban berat dari ekskavator, derek, dan peralatan lainnya;

6) Industri tenaga angin: pengujian bantalan poros utama dan bantalan yaw dari turbin angin;

7) Peralatan mesin presisi: Verifikasi stabilitas bantalan spindel di bawah kondisi kerja kecepatan tinggi dan presisi tinggi.

Profil Perusahaan

Seelong Intelligent Technology (Luoyang) Co., Ltd. adalah perusahaan teknologi tinggi yang berspesialisasi dalam pengukuran peralatan, kontrol, desain, manufaktur, dan layanan penjualan untuk sistem teknik daya di berbagai bidang seperti dirgantara, otomotif, dan energi baru; Perusahaan ini berlokasi di kota peony yang indah di Luoyang.

Seelong mengkhususkan diri dalam penelitian dan pengembangan, produksi, dan layanan peralatan pengujian untuk motor energi baru, sistem daya hibrida, mesin, transmisi, dan banyak lagi. Produk utama kami meliputi dinamometer listrik, sistem pengukuran dan kontrol, catu daya DC, dan sistem jaminan kondisi kerja. Seelong memiliki sistem penjualan dan layanan yang lengkap, berpegang pada filosofi bisnis p rovid ing f ine q uality s ervices for s urviv al and k eep ing on r enovation for development, and providing users with various types of power engineering measurement and control solutions in various fields.

Filosofi desain canggih dan pengalaman industri Seelong yang kaya memberikan perusahaan Keunggulan di depan pesaing di industri yang sama, dan produk perusahaan dapat lebih memenuhi permintaan pasar yang sebenarnya. Seelong berani dalam inovasi. Sambil menghargai terobosan dan pengembangan teknologinya sendiri, ia telah menjalin hubungan kerja sama jangka panjang dan mendalam dengan banyak lembaga penelitian domestik seperti Universitas Tsinghua dan Universitas Shandong. Telah lulus sertifikasi CE, sertifikasi sistem mutu ISO9001, sertifikasi perusahaan tingkat AAA, memperoleh lebih dari sepuluh paten penemuan, dan dua hak cipta perangkat lunak. Telah menyediakan peralatan dan layanan profesional kepada lebih dari seratus pengguna baik di dalam maupun di luar negeri, Perusahaan telah memenangkan kepercayaan pelanggan domestik dan asing dengan produk hemat biaya dan layanan berkualitas tinggi, dan telah menjalin kemitraan strategis yang saling menguntungkan jangka panjang.

Semua karyawan Seelong Intelligent Technology (Luoyang) Co., Ltd. dengan hangat menyambut kerja sama yang tulus dari pelanggan domestik dan asing, dan bekerja sama untuk masa depan dan pembangunan bersama.
